NI GPIB-140A Dispositivo de Interface GPIB

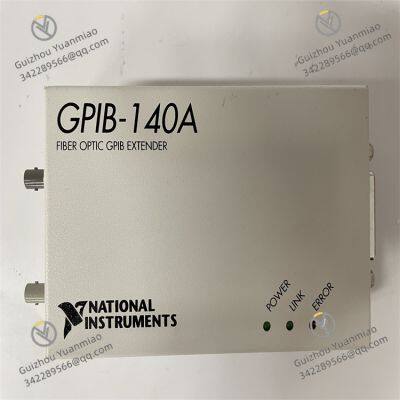

NI GPIB-140A

• Taxa máxima de transferência de dados: 1,5 MB/s.

• Suporta vários modos de disparo: disparo por software, disparo por hardware, disparo externo.

• Faixa de temperatura de opera??o: 0°C a 55°C.

• Requisito de energia: +5VDC, máximo 500mA.

• Design compacto para fácil instala??o e portabilidade.

• Suporte a múltiplos dispositivos: Gerencia e controla até 15 dispositivos GPIB simultaneamente.

• Capacidades de controle flexíveis: Envia comandos, configura parametros e recebe dados para controle e monitoramento precisos.

• Transferência de dados de alta velocidade: Permite opera??es de leitura/grava??o rápidas no barramento GPIB, ideal para aplica??es de alta largura de banda e tempo real.

Como Usar o NI GPIB-140A para Aquisi??o de Dados?1. Conex?o e Prepara??o do Hardware

• Insira a placa de interface NI GPIB-140A na ranhura PCI ou PCIe do computador (dependendo do modelo). Certifique-se de um bom contato com a placa-m?e.

• Conecte a interface GPIB do GPIB-140A ao instrumento (por exemplo, osciloscópio, multímetro) usando um cabo GPIB padr?o (IEEE 488). Aperte as duas extremidades para um contato estável.

• Para extensores de fibra óptica (por exemplo, vers?o de fibra óptica do NI GPIB-140A), use jumpers de fibra óptica para conectar o dispositivo principal e o extensor, garantindo a transmiss?o ininterrupta do sinal óptico.

• Forne?a energia estável ao GPIB-140A e aos instrumentos (o GPIB-140A geralmente requer +5VDC, máximo 500mA; consulte o manual do dispositivo).

• Certifique-se de que todos os dispositivos compartilhem um aterramento comum para evitar interferência de sinal por loops de terra (possível através da pino de aterramento do cabo GPIB).

• Atribua um endere?o único (0–30) a cada dispositivo GPIB através do painel frontal ou do menu do instrumento (por exemplo, defina o endere?o GPIB do osciloscópio para "10").

• Registre todos os endere?os dos dispositivos para configura??o posterior do software.

2. Instala??o e Configura??o do Software

• Instale os drivers oficiais da NI: Baixe e instale Driver NI-488.2 (driver universal GPIB) e NI-DAQmx (se estiver trabalhando com cart?es de aquisi??o de dados).

• Instale Measurement & Automation Explorer (MAX) para detec??o de dispositivos e configura??o de parametros.

• Abra o MAX, expanda "Dispositivos e Interfaces" → "GPIB". Verifique se o GPIB-140A é reconhecido (por exemplo, "GPIB0::140A").

• Clique em "Scan for Instruments". O MAX detectará automaticamente os dispositivos GPIB no barramento, exibindo seus endere?os (por exemplo, "GPIB0::10::INSTR" para o endere?o 10).

• Clique com o bot?o direito do mouse no instrumento e selecione "Test Resource" para verificar a conectividade (envie comandos como "*IDN?" para consultar o modelo do instrumento).

3. Desenvolvimento do Programa de Aquisi??o de Dados

• Crie um Novo Projeto: Abra o LabVIEW, crie um "VI" e localize o módulo "Instrument I/O" → "GPIB" na "Function Palette".

• Configure a Sess?o GPIB:

• Use o nó "GPIB Write" para enviar comandos (por exemplo, ":READ?" para adquirir dados) seguindo o protocolo SCPI do instrumento.

• Use o nó "GPIB Read" para receber dados, definindo a contagem de bytes (por exemplo, 1024 bytes).

• Processamento e Exibi??o de Dados:

• Analise os dados de string recebidos de acordo com o formato de saída do instrumento (por exemplo, divida dados CSV com "Split String").

• Visualize os dados em tempo real usando gráficos (por exemplo, Waveform Graph) ou salve-os localmente através de nós de E/S de arquivo.

• Lógica do Código de Exemplo:

  plaintext

  [Inicializar Sess?o GPIB] → [Enviar Comando (por exemplo, configurar parametros)] → [Loop Leitura de Dados] → [Analisar & Exibir/Armazenar Dados] → [Fechar Sess?o]




#include "cvirte.h"#include "userint.h"#include "gpib.h"int main() {     int GPIB_Handle = ibdev(0, 10, 0, 1000, 0, 0); // Abre o dispositivo no GPIB0, endere?o 10     if (GPIB_Handle  0) {         printf("Dados adquiridos: %sn", data);         // Analisa os dados (por exemplo, converte para valores numéricos)     }          ibclose(GPIB_Handle); // Fecha o dispositivo     return 0;}

import pyvisa# Inicializa o gerenciador de recursos VISArm = pyvisa.ResourceManager()# Conecta ao dispositivo GPIB (endere?o 10)instrument = rm.open_resource("GPIB0::10::INSTR")# Define o tempo limite (milissegundos)instrument.timeout = 5000# Envia o comando e lê os dadosinstrument.write(":VOLT:DC? CH1")  # Exemplo: Lê a tens?o DC no Canal 1data = instrument.read()print(f"Dados adquiridos: {data}")# Analisa os dados (por exemplo, converte para float)try:     voltage = float(data.strip())     print(f"Tens?o: {voltage} V")except ValueError:     print("Falha na análise dos dados")# Fecha a conex?oinstrument.close()

4. Processo de Aquisi??o de Dados e Precau??es

1. Configure os Parametros do Instrumento: Envie comandos via GPIB para definir o modo de aquisi??o (por exemplo, taxa de amostragem do osciloscópio, faixa), condi??es de disparo, etc.

2. Inicie a Aquisi??o: Envie um comando de leitura (por exemplo, :READ?). O instrumento retorna os dados via barramento GPIB.

3. Processamento de Dados: Analise os dados (por exemplo, ASCII, binário) em valores ou formas de onda utilizáveis.

• Formato do Comando: Siga estritamente o protocolo SCPI do instrumento (por exemplo, termine os comandos com "n" ou "rn"; consulte o manual do instrumento).

• Otimiza??o da Taxa de Transferência: Para volumes de dados grandes, ative o modo "block transfer" do GPIB (por exemplo, "GPIB Block Read" no LabVIEW) para reduzir a sobrecarga de comunica??o.

• Tratamento de Erros: Implemente mecanismos de captura de erros (por exemplo, tratamento de tempo limite, reconex?o em caso de falha na comunica??o) para evitar travamentos.

• Anti-Interferência: Mantenha os cabos GPIB com menos de 20 metros (exceto as vers?es de fibra óptica) e evite ambientes eletromagnéticos fortes.

5. Cenários de Aplica??o Típicos

• Aquisi??o de Dados do Osciloscópio: Conecte um osciloscópio via GPIB-140A para capturar dados de forma de onda em tempo real em um PC para análise de sinal ou testes automatizados.
• Medi??o em Lote com Multímetro: Controle vários multímetros (com endere?os GPIB únicos) para adquirir periodicamente dados de tens?o/corrente e gerar relatórios.
• Sistemas de Teste Automatizados: Integre com outros equipamentos de teste (por exemplo, geradores de sinais, fontes de alimenta??o) para controle unificado via GPIB-140A, automatizando fluxos de trabalho de testes em lote.
