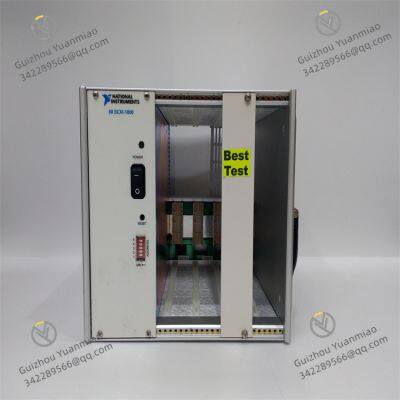

NI SCXI-1000 Chassis

Configura??o de Slots: Fornece 8 slots para instala??o de diferentes tipos de módulos de condicionamento de sinais SCXI (por exemplo, módulo de condicionamento de deforma??o SCXI-1125, módulo de filtro passa-baixa SCXI-1104, etc.), suportando o processamento simultaneo de 8 canais de sinais independentes.

Compatibilidade de Barramento: Conecta-se a cart?es de aquisi??o de dados NI (por exemplo, séries PCI, PXI ou USB) via cabos SCXI-1324, suportando plug-and-play para integra??o perfeita do condicionamento de sinais e aquisi??o de dados.

Mecanismo de Sincroniza??o: Barramento de gatilho embutido e relógio de referência suportam sincroniza??o em cascata de múltiplos chassis, adequado para cenários de aquisi??o síncrona multi-canal (por exemplo, sistemas de monitoramento da saúde estrutural em grande escala).

Características Universais: Suporta amplifica??o de sinais analógicos (ganho ajustável), filtragem (passa-baixa, passa-alta, passa-faixa), lineariza??o (por exemplo, compensa??o de jun??o fria de termopar), isolamento (rejei??o de interferência de modo comum), etc., adaptando-se a vários sensores (por exemplo, extens?metros, aceler?metros, termopares).

Design Anti-Interferência: Carca?a blindada de metal com gerenciamento de aterramento suprime efetivamente a interferência eletromagnética (EMI) e a interferência de radiofrequência (RFI) para garantir a qualidade do sinal.

Especifica??es de Alimenta??o: Fonte de alimenta??o de 200W embutida suporta entrada de tens?o alternada de 100-240V, com prote??o contra sobrecarga e fun??o de troca quente.

Adaptabilidade Ambiental: Opera na faixa de temperatura de 0°C a +55°C, adequado para ambientes de laboratório e campos industriais.

Monitoramento do Estado do Equipamento: Associado a módulos de condicionamento de aceler?metro (por exemplo, SCXI-1125), coleta sinais de vibra??o de equipamentos como motores e ventiladores para alerta precoce de falhas (por exemplo, detec??o de desgaste de mancais).

Medi??o de Deforma??o e For?a: Processa sinais de sensores por meio de módulos de condicionamento de deforma??o para análise de tens?o de pontes e estruturas mecanicas ou experimentos de mecanica dos materiais.

Processamento de Sinais de Sensores: Constrói plataformas de teste personalizadas em laboratórios para processar sinais fracos de termopares, sensores de press?o, etc., apoiando pesquisas em termodinamica, mecanica dos fluidos, etc.

Experimentos Educacionais: Colabora com kits educacionais NI LabVIEW para ajudar os alunos a entender os princípios de condicionamento de sinais e os processos de aquisi??o de dados.

Testes Ambientais: Adquire sinais de avionica em ambientes hostis (alta/baixa temperatura, vibra??o) para garantir a estabilidade dos dados dos sensores.

Monitoramento de Equipamentos de Energia: Condicionamento e aquisi??o em tempo real de parametros de vibra??o, temperatura, etc., de turbinas e aerogeradores para otimizar a eficiência de opera??o do equipamento.

Cenário: Teste de tens?o de estruturas metálicas

Configura??o: Chassis SCXI-1000 + módulo de condicionamento de deforma??o SCXI-1125 + cart?o de aquisi??o de dados NI USB-6366

Fun??o: Amplifica sinais de nível de microvolts de extens?metros de ponte (ganho ajustável de 1-1000), filtra ruído de alta frequência e registra as mudan?as de tens?o em tempo real via cart?o de aquisi??o de dados.

Cenário: Monitoramento de temperatura de fornos industriais

Configura??o: SCXI-1000 + módulo de condicionamento de termopar SCXI-1102 + cart?o de aquisi??o NI PXIe-6356

Fun??o: Fornece compensa??o de jun??o fria de termopar e lineariza??o (compatível com termopares do tipo J, K, T), converte sinais de temperatura em saídas de tens?o padr?o para garantir a precis?o da medi??o de alta temperatura.

Cenário: Análise de vibra??o de motores de automóveis

Configura??o: SCXI-1000 + módulo de condicionamento de aceler?metro SCXI-1122 + cart?o de aquisi??o NI PCIe-6323

Fun??o: Fornece corrente constante para sinais de aceler?metros IEPE, filtra (por exemplo, passa-baixa de 10kHz), extrai características do espectro de vibra??o e analisa o estado de opera??o do motor.

Ambiente: Coloque em um armário bem ventilado, evite campos magnéticos fortes ou ambientes úmidos e deixe espa?o para dissipa??o de calor entre os chassis.

Conex?o: Use cabos SCXI-1324 para conectar corretamente o chassis aos dispositivos DAQ, garantindo que as fechaduras dos slots estejam seguras ao instalar os módulos.

Sinal Anormal: Se os sinais de saída estiverem distorcidos, verifique se as configura??es de ganho do módulo s?o razoáveis, se os cabos est?o mal aterrados ou calibre os pontos zero do módulo via software NI MAX.

Falha de Alimenta??o: Se a luz indicadora do chassis estiver apagada, verifique as conex?es da fonte de entrada ou substitua o fusível (localizado próximo à interface de alimenta??o).
