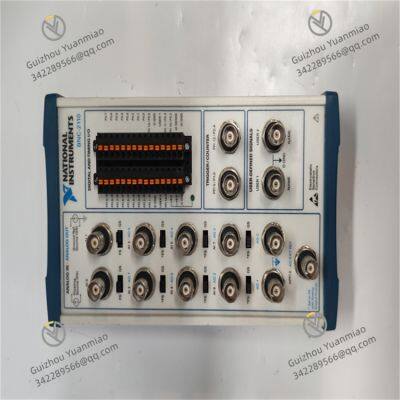

NI BNC-2110 Series Shielded Connector Blocks

Características e Aplica??es

• Conex?o Conveniente: Como um terminal de montagem em mesa em raíl DIN blindado, ele fornece conex?es de SCSI femea de 68 pinos para BNC femea de 15×1 pino e terminais de mola femeas de 30 pinos, simplificando a conex?o de sinais analógicos e alguns sinais digitais a dispositivos DAQ.

• Aplica??o Amplamente: Pode ser usado com vários dispositivos NI de E/S multifuncionais e de saída analógica, amplamente aplicado em ambientes de produ??o, teste e laboratório exigentes.

• Instala??o Flexível: Suporta dois métodos de instala??o: montagem em mesa e montagem em raíl DIN, permitindo que os usuários escolham de acordo com as necessidades reais.

• Fun??es de Medi??o Diversificadas: Apenas adequado para sinais de entrada analógica diferencial. Pode medir tanto sinais flutuantes quanto sinais referenciados ao terra, com a troca do tipo de sinal realizada movendo o respectivo interruptor abaixo do conector BNC.

Parametros TécnicosParametros Físicos

• Dimens?es: 20cm × 10.5 cm × 3.5 cm.

• Peso: 1.2kg.

• Métodos de Instala??o: Montagem em mesa e montagem em raíl DIN.

Parametros Elétricos

• Tipos de Conector: Equipado com conector SCSI femea de 68 pinos, conectores BNC femeas de 15×1 pino e terminais de mola femeas de 30 pinos.

• Sinais Aplicáveis: Apenas adequado para sinais de entrada analógica diferencial. Sinais flutuantes ou sinais referenciados ao terra podem ser medidos trocando o interruptor abaixo do conector BNC.

Parametros de Alimenta??o

• Pino de alimenta??o de +5V, protegido por um fusível no dispositivo DAQ com reset automático. A corrente disponível depende do produto conectado.

Parametros do Ambiente de Trabalho

• Faixa de Temperatura de Trabalho: 0°C a 70°C.

• Faixa de Temperatura de Armazenamento: -55°C a 125°C.

Parametros Funcionais

• Fun??es do Conector BNC: 15 conectores BNC s?o usados para entrada analógica, saída analógica, fun??es de gatilho/contador e conex?es de sinais definidos pelo usuário, incluindo 8 canais de entrada analógica, 2 canais de saída analógica, 2 canais de gatilho e 3 canais de contador/temporizador.

• Fun??es do Terminal de Mola: Bloco de terminais de mola de 30 pinos para conex?es de sinais de E/S digital e de temporiza??o, incluindo 32 canais de entrada digital, 16 canais de saída digital, alimenta??o de +5V e conex?es de terra.

Suporte de Software

• Software do Driver: Opera com o software do driver NI-DAQmx, que é compatível com pacotes de software como LabVIEW, LabWindows/CVI ou Measurement Studio, permitindo que os usuários controlem dispositivos e processem dados usando diferentes linguagens de programa??o e ambientes de desenvolvimento.

• Ferramenta de Configura??o: O hardware do dispositivo pode ser configurado via ferramenta Measurement & Automation Explorer (MAX), facilitando a configura??o rápida de parametros e ajuste de fun??es.

Precau??es de Uso

• Sele??o do Cabeamento: Ao conectar o BNC-2110 a dispositivos DAQ, selecione cabos apropriados com base no tipo do dispositivo DAQ para garantir a qualidade e a estabilidade da transmiss?o do sinal.

• Limite de Tens?o: N?o conecte tens?es de entrada superiores a 42.4 Vpk/60 VDC ao BNC-2110, pois isso pode danificar o dispositivo ou até mesmo causar riscos de choque elétrico.

• Compatibilidade do Dispositivo: O BNC-2110 só pode ser conectado a dispositivos DAQ multifuncionais das séries NI AO/E/M/S. Evite conectar dispositivos incompatíveis para evitar danos.
