Описание

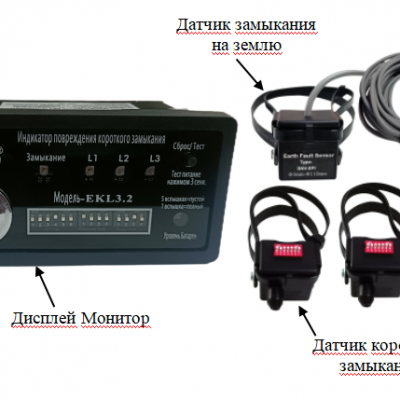

Индикатор замыкания на землю и короткого замыкания SNV-EKL3.2, широко используемый в различных кольцевых шкафах, высоковольтных распределительных устройствах и кабельных ответвительных коробках в энергосистемах, может точно и надежно определять участок неисправности и тип неисправности энергосистемы. Использование индикатора замыкания на землю и короткого замыкания является эффективным способом проверки неисправности кабеля, а также эффективным способом повышения уровня работы распределительной сети и эффективности устранения неисправностей. Конструкция использует электромагнитную индукцию, фотоэлектрическое преобразование, передачу сигнала по оптоволокну и технологию управления микрокомпьютером с одним чипом для обеспечения высокой точности и сильной помехоустойчивости сигнализации о неисправности.

Оснащен портом дистанционной передачи данных о неисправностях, подходит для автоматизации распределительной сети; Индикация аварийного сигнала о низком заряде батареи; Конструкция с низким энергопотреблением, питание от литиевой батареи большой емкости, длительный срок службы батареи (более 8 лет); внешняя структура с использованием конструкции карты или замка, вся машина легко загружается и выгружается.

Характер функции

1) Интеллектуальное обнаружение короткого замыкания и замыкания на землю с помощью соответствующего светодиодного индикатора на панели для индикации.

2）Панель управления монитором оснащена кнопкой, что удобно для сброса настроек или тестирования..

3）Он может устанавливать длительность импульса (время отклика) тока короткого замыкания для предотвращения неправильной индикации неисправности, вызванной импульсным током..

4）Может устанавливать время сброса.

5）Он может устанавливать ток срабатывания сигнализации короткого замыкания с помощью датчика короткого замыкания DIP.

6）Он может устанавливать ток срабатывания сигнализации замыкания на землю с помощью монитора блока отображения DIP.

7）Он может дистанционно сбрасывать и обнаруживать устройство индикации неисправностей.

8）Он может обеспечить переключение громкости для внешних устройств через удаленный релейный контакт.

9）Дистанционная индикация неисправностей может осуществляться внешними устройствами.

10）Индикация низкого заряда батареи и сигнализация

Описание функции

1) Индикация сигнала тревоги короткого замыкания: когда датчик короткого замыкания обнаруживает ток короткого замыкания, когда ток больше или равен установленному значению, датчик короткого замыкания отправляет сигнал тревоги на панель монитора через оптоволокно. И монитор отобразит сигнал тревоги, светодиод короткого замыкания будет мигать.

2)Индикация сигнала замыкания на землю: когда датчик замыкания на землю обнаруживает ток замыкания на землю, когда ток больше или равен установленному значению, датчик замыкания на землю отправляет сигнал тревоги на панель мониторинга через кабель. И монитор отобразит сигнал тревоги, в то же время светодиод замыкания на землю будет мигать.

3) Сигнализация низкого напряжения батареи: монитор использует батарею для питания. Когда напряжение батареи ниже минимального рабочего напряжения 2,7 В, светодиод сигнализации низкого напряжения начинает мигать.

4)Автоматический сброс: после срабатывания индикатора при возникновении неисправности, если нет ручного сброса, по достижении установленного нами времени сброса индикатор автоматически сбросится.

5) Ручной сброс: после того, как индикатор выдал сигнал о неисправности, пользователь может нажать кнопку ?сброс/тест?, чтобы сбросить его.

6)Удаленный сброс: во время индикации неисправности индикатора подключите удаленную кнопку к контактам 11-12 на задней панели монитора для управления сбросом индикатора.

7)Удаленная проверка: Когда индикатор находится в нормальном состоянии, через контакты 11-12 монитора подключите кнопку удаленной проверки для запуска имитационной проверки.

8) Дистанционная индикация неисправности: подключите внешнюю лампу к контактам 9-10, когда индикатор указывает на неисправность, внешняя лампа мигает одновременно, затем достигается большое расстояние, указывающее на неисправность.

9) Удаленная загрузка SCADA: подключение контактов 13-14 или 13-15, когда индикатор указывает на неисправность, сигнал будет загружен в SCADA.
