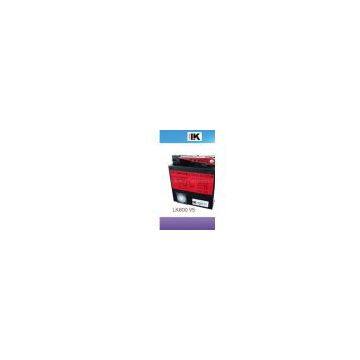

LK800V5 CPU Professional Coin selector

LK780 professional coin dispenser introduction:

1,Take out the plastic coin from the slot, put into your coin
2,Adjust diameter-rail of lid for preventing bigger invalid coins from inserting
3,Drive screw off lid-wing if coin thickness more than 2.5mm.
4,Switch Time Duration for correct triggering of coin acceptance if necessary
Long duration of pulse (suit normal fun machine) :60ms
Common duration of Pulse (suit normal machine):40ms
Short duration of Pulse(suit the machine which need quickly throwing coin) :20ms
5 ,VR turning for sensitivity of coin acceptance.
Turn clockwise (+) for slack acceptance.
Turn anti-clock wise (-) for tight acceptance
6 ,If the coin is not easy to be passed on Exactness position of SW3, please transfer SW3to normal position, and adjust VR to suitable position
7,Connect:
White Line---- N.C.
Green Line---- N.O.
Grey Ling---- Meter
Yellow Line--- Inhibit
Red Line---DC+12V
Black Line--- Ground

Function:
1,Prevent false coin
2,Counter connector available
3,Suitable all the coins diameter and width
4,Pulse signal adjustable 20/40/60
5,Coin drop speed & timing preset in S shape sliding passage. CPU lock against unusual move﹑abnormal stay & reverse draw.
6,Compatible with wide variety of Cabinet. Door & Frame.
Coin diameter double check in slot opening and lid entrance by diameter-rail &sampling clamp for preventing bigger invalid coin from inserting.
Spring lid-wing fully sweep sluggish off passage by reject lever for free from coin jam.
More than millions times strong stroke durability of solenoid for the best performance of coin selecting.

Product parameters :
Coin Diameter: 18 mm ~31 mm
Coin Thickness: 1.2mm ~ 2.4mm
Voltage: DC 12V ±10%
Currents: 70mA -700 mA
Temperature:-15℃~+75℃
Package: 60pcs/ctn
Dimension : 432×300×385
G.W: 15.80kg
Availability: 5000pcs/week
