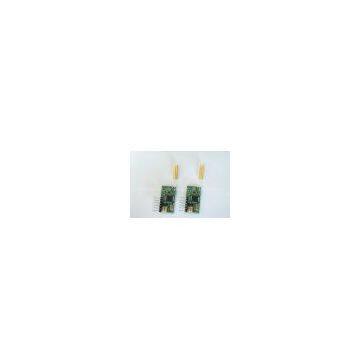

KYL-500S 50mW Mini-size RF modules with TTL interface and spring antennas 1000m transmission distance

low-power, half-duplex, transparent wireless transmission modules integrate CC1020 chip and philips MCU, with small layout dimension, less peripheral circuit, high reliability and low BER (Bit Error Rate), and can meet any standard or non-standard user protocol.

Specifications of KYL-500S

* Power output: DC 5V (customize);

* RF power: ?10mW(customized 10~100mW);

* RF Effective Rate: 1200/2400/4800/9600/19200bps

* Interface baud rate: 1200/2400/4800/9600/19200bps optional

* Frequency Band: 433 MHz, 450MHz,470MHz, 868MHz, 915MHz or ISM others

* Interface: TTL

* Communication Mode: Half-duplex

* Offering a transparent data interface, it is suitable for any standard or non-standard user protocols

* Channel: 8(Default),16/32(customized)

* Receive current: <20mA(TTL connect)

* Receive sensitivity: -123dBm(at)1200bps);-118dBm(at)9600bps)

* Transmitting current: <40mA;

* Sleep current: <20uA;

* RF Line-of-sight Range: 600m(BER=10-5(at)9600bps);1000m(BER=10-5(at)1200bps);

* Size: 28mm&times;15mm&times;10mm  (without antenna port).

APPLICATION:

* AMR Automatic Meter Reading

* Wireless alarm and security systems

* Building automation, security, wireless monitoring and control of room equipment, Access Control System;

* Wireless data transmission, automatic data collection system;

* Wireless scanning handle terminals;

* Wireless dishes ordering;

* Wireless POS, PDA wireless smart terminal;

* RF modem can be used for Electronic bus station and intelligent traffic;

* RF transmitter Wireless electronic display screen and queuing machine;

* Wireless telemetry Charging for parking, parking lot;

* Wireless modem Automobile inspection and four-wheel orientation;

* Wireless sensor Industrial wireless remote control and air conditioning remote controller;

* Robot controlling and micro controller

* LED display in thruway and public places

* Point to multi-point wireless network, wireless on-the-spot bus and automatic data collection system;
