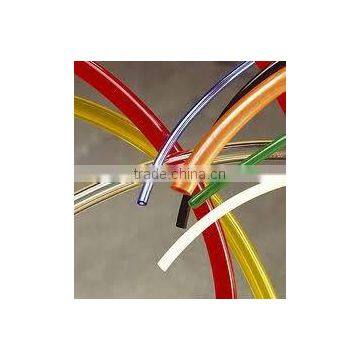

UL Flexible Standard PVC Plastic Tubing ADT-05

Item

Unit

Test Condition

Numerical Value

HCY-3

HCY-6

Voltage rating

v

300

600

Temperature rating

°C

UL224

105

Voltage resistance

Before aging

UL224 23°C

2500V/60sec

After aging

UL224 136°C 168hr

2500V/60sec

Volume resistivity

Ω.cm

UL224

≥1010

Tensile Strength

Before aging

Mpa

UL224 23°C

≥10.4

After aging

Mpa

UL224 136°C 168hr

≥7.3

Elongation

Before aging

%

UL224 23°C

≥100%

After aging

%

UL224 136°C 168hr

≥100%

Flexibility

UL224 136°C 168hr

No cracking

Heat shock

UL224 180°C 4hr

No cracking

Cold bend

UL224 -30°C 1hr

No cracking

Copper stability

UL224 136°C 168hr

No eroding

Flame resistance

UL224

VW-1

AWG      No.

I.D.  (mm)

Wall Thickness (mm)

Packing Size (m/r)

HCY-3

HCY-6

24

0.55±0.1

0.25±0.05

0.40±0.05

305

22

0.65±0.1

20

0.85±0.1

19

0.9±0.1

0.30±0.05

0.40±0.05

305

18

1.0±0.15

0.30±0.05

0.45±0.05

305

17

1.2±0.15

16

1.3±0.15

15

1.5±0.15

14

1.7±0.15

13

1.9±0.2

12

2.1±0.2

0.35±0.05

0.50±0.05

305

11

2.4±0.2

10

2.7±0.2

9

3.0±0.2

0.40±0.05

0.50±0.05

305

8

3.3±0.2

7

3.7±0.2

6

4.2±0.3

0.45±0.05

0.50±0.05

305

5

4.7±0.3

0.45±0.05

0.55±0.05

305

4

5.3±0.3

3

5.9±0.3

2

6.6±0.3

0.45±0.05

0.55±0.05

152

1

7.4±0.35

0

8.3±0.35

Inch Size

I.D.

Wall Thickness (mm)

Packing (m/r)

HCY-3

HCY-6

  5/16

8.0±0.35

0.45±0.05

0.55±0.05

152

3/8

9.5±0.35

0.50±0.05

0.55±0.05

152

  7/16

11.1±0.35

0.55±0.10

0.65±0.10

152

1/2

12.7±0.35

0.55±0.10

0.65±0.10

152

  9/16

14.3±0.4

0.65±0.10

0.75±0.10

76

5/8

16.0±0.4

0.65±0.10

0.75±0.10

76

3/4

19.0±0.4

0.65±0.10

0.75±0.10

76

7/8

22.0±0.5

0.75±0.15

0.85±0.15

76

1

25.0±0.5

0.75±0.15

0.85±0.15

76

0

27.0±0.8

0.75±0.15

0.85±0.15

76

I.D.  (mm)

Wall Thickness (mm)

Paking Size (m/r)

HCY-3

HCY-6

0.80±0.1

0.25±0.05

0.40±0.05

500

1.0±0.1

0.30±0.05

0.40±0.05

500

1.5±0.1

0.33±0.05

0.45±0.05

500

2.0±0.2

0.33±0.05

0.50±0.05

400

2.5±0.2

0.35±0.05

0.50±0.05

300

3.0±0.2

0.40±0.05

0.50±0.05

300

3.5±0.2

0.40±0.05

0.50±0.05

300

4.0±0.2

0.45±0.05

0.55±0.05

300

4.5±0.3

0.45±0.05

0.55±0.05

300

5.0±0.3

0.45±0.05

0.55±0.05

300

6.0±0.3

0.45±0.05

0.55±0.05

300

7.0±0.3

0.45±0.05

0.55±0.05

150

8.0±0.35

0.45±0.05

0.55±0.05

150

9.0±0.35

0.50±0.05

0.60±0.05

150

10.0±0.35

0.55±0.10

0.65±0.10

150

11.0±0.40

0.55±0.10

0.65±0.10

150

12.0±0.40

0.55±0.10

0.65±0.10

150

13.0±0.40

0.55±0.10

0.65±0.10

150

14.0±0.40

0.55±0.10

0.65±0.10

150

15.0±0.40

0.60±0.10

0.70±0.10

50

16.0±0.40

0.60±0.10

0.70±0.10

50

17.0±0.40

0.60±0.10

0.70±0.10

50

18.0±0.40

0.60±0.10

0.70±0.10

50

19.0±0.40

0.65±0.10

0.75±0.10

50

20.0±0.50

0.65±0.10

0.75±0.10

50

21.0±0.50

0.65±0.10

0.75±0.10

50

22.0±0.50

0.70±0.10

0.80±0.10

50

23.0±0.50

0.70±0.10

0.80±0.10

50

24.0±0.50

0.75±0.10

0.85±0.10

50

25.0±0.50

0.75±0.10

0.85±0.10

50

26.0±0.50

0.85±0.10

0.85±0.10

50
