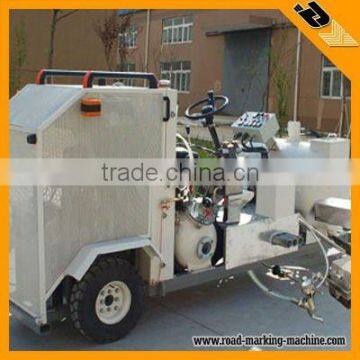

Medium-Sized Sitting Type Two-Component Road Marking Machine

Specifications

Medium-sized Sitting type two-component road marking machine's main feature:

1. Engine: 25HP water-cooled electrical starting diesel engine with three-cylinder in line that is environmental protection with low noise. The highest speed is 3000 RPM and its fuel tank cubage is 50L.

2. Driving system: Imported oil pressurized continuously variable speed transmission with automatic brake device. The left and right back wheels are equipped with a differential speed gearing to ensure it to drive freely around the curve and change directions timely.

3. Diving speed: 0-20km/h, maximum climbing capacity: 15°.

4. I-type marking shoe: The welded charging bucket is made of special steel sheet that is impact-resistant and anti-oxidation. The closed discharging hole adopts an extractable bedplate structure that can be opened and closed freely. The upper part is equipped with automatic stirrer filled with paint and hardener. Its standard configuration is 150mm (other sizes of this machine can be chosen according to different requirements of the users.) II-type marking shoe: stainless steel charging bucket whose discharge hole can be smoothly opened and closed. The upper part of it is equipped with automatic stirrer filled with paint and hardener while the lower part equipped with acentric shaft with special treatments. Its standard configuration is 150mm and 400mm (other sizes of this machine can be chosen according to different requirements of the users). III-type marking shoe: equipped with four new-type air-operated spray guns, one hand spray gun with an extension pipe and a reverse washed nozzle (30/20, 70/20) which can make the on-spot discharging easy and convenient. The non-arc nozzle can enable the marking line straight and exact. Users can start the four spray guns at the same time according to different needs. The marking width is 100mm-1000mm.

5. Paint tank: 400L-capacity tank is made of stainless steel or cold-rolled anti-oxidation materials with 80L-capacity hardener.

6. Glass beads spraying system: Equipped with single pressurized 80L glass beads bin with windows. It is equipped with single glass beads spraying guns that can freely adjust its pressure, flow rate and spray width to ensure the spraying glass beads firmer, evener and more economical.

7. Lighting and warning function: Equipped highlight light making the night marking operation more convenient. The warning lights can freely adjust its flicker frequency, greatly improving the marking operations’ safety.

8. Micro-electronic control system: The core control unit of this system is a PLC (programmable logic controller) which brings the micro-electronic intelligent control into effect to make its performance more stable and structure more compacted. There are many marking standard control methods in this system, so users can freely adjust the marking type according to their personal needs.

9. Chassis:A firm welded, four-wheel structure with a 500mm inflatable pressure-proof wheel. The operators can operate the machine sitting on the left or right and use the hydraulic steering to freely control directions. The stable brake system makes the driving more secure.

10. Guide rod: The adjustable guide rod can change directions freely to up, down, left or right.

11. Size &Weight: 3500mm(L) ×1480mm(W)×1650mm(H) (excluding the sunshade), 1200kg.

12. The I-type machine is a screeding structure, the II-type, a chop-like structure and the III-type, a spraying structure.
