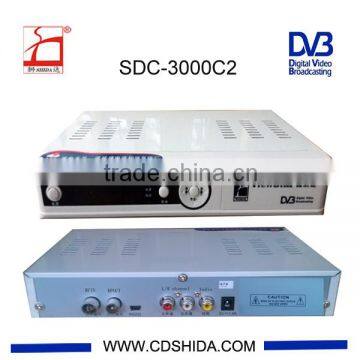

DVB-C SD mpeg2 set top box digital decoder

Technical Specification

Item

Specs

Input frequency

110-862MHz

input Level

35dB-85dB

Input reflecting loss

>8dB

Input Resistance

75Ω

modulation

16QAM32QAM64QAM128QAM256QAM

symbol rate

0-9Mbauds

bandwidth

8MHz/7MHz/6MHz

Decoding mode

MPEG-I MPEG-2

Resolution

720×576(PAL)720×480(NTSC)

Picture output

1VP-P   75Ω

C/N

<26db  64QAM

<33dB  256QAM

Flash

4 MByte

RAM

32MByte

CA

support

Audio decoding

MPEG-1-Audio LayerⅠ/Ⅱ

MPEG-2-Audio

Mono / stereo

Audio sampling rate

32,44.1,48KHz

PCR jitter adaptive capacity

>500ns,<-500ns

The channel switching time

< 2.5S

storable programs

1000

audio output :

audio distortion degree

 < 1.5%

audio amplitude frequency characteristics

+1/-2 dB 60Hz - 18KHz

audio signal to noise ratio

 > 70dB

channel about phase difference

less than 5 degree 60Hz - 18KHz

audio channel about difference of level

< 0.5dB 60Hz ~ 18KHz

audio channel about crosstalk

 < -70dB

audio video time difference

 90- -185ms

video output :

video output

700 ± 30mVp-p analog composite video

video synchronous amplitude

300 ± 20mVp-p analog composite video

video frequency amplitude characteristic

 ± 0.8 dB   (under 4.8mhz)

± 1 dB (4.8-5mhz)

+0.5/-4 dB 4.8MHz 5.5mhz

video signal to noise ratio

(weighted) > 56 dB analog composite video

K coefficient

< 4% analog composite video

differential gain (P-P)

 < 8% analog composite video

differential phase (P-P)

< 8 analog composite video

luminance non-linear

± 8% analog composite video

color / brightness gain difference

± 5% analog composite video

color / luminance delay inequality

< 50ns analog composite video

Voltage

100-250V   50/60Hz

Power

<10W

Casing

Metal

Size

21.3CM×14.5CM×3.0CM

Work Temperature

0-45 centigrade
