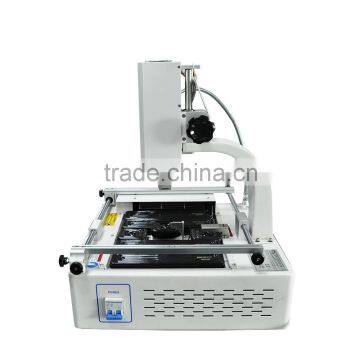

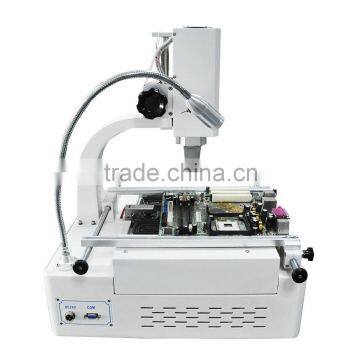

Shuttlestar RW-MT280 Infrared BGA Rework Station Welding Equipment Solder Machine For Mobile Phone Repairing

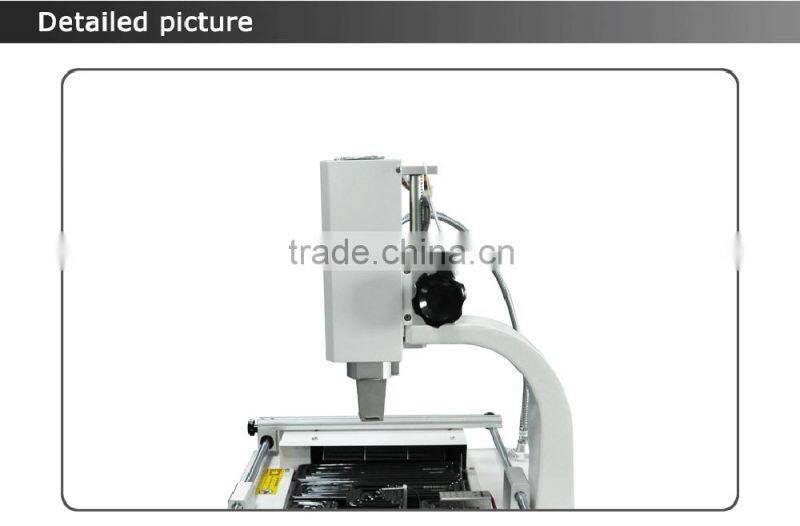

1) Top hot air heater

2) Bottom hot air heater

3) Bottom IR preheat - Prevent PCB board deforming ,and we use import IR wave gilding heater plate with high temperature glass,temperature increasing and decreasing rapidly ,it can protect PCB board from   deformation and ensure repair effect .

 Specification

Applicable PCB:

Max. PCB size: 340X400mm

PCB thickness: 0-4mm

Applicable BGA:

Max. size:   70mm x 70mm

Min. size:   1mm x 1mm

Max. weight:  80g

Placement accuracy: 0.01mm

Temperature control:

Upper heater: 350℃

Lower heater: 350℃

Bottom IR heater: 300℃

Control model: 16 zones of programmable temperature setting  for profile

Power consumption

System total power: 3450W

Upper heater: 800W

Lower heater: 250W

Bottom IR heater: 2400W

System parameter

Machine Dimension: 460*460*480mm

Weight : Appox. 25KG

Input voltage: Single phase AC 220V  50/60Hz   3.45KW

features:

1.Three independent heating zones, upper hot air heater, lower quartz heater, bottom IR heater;

  With auto protection function while heating abnormally; can be displayed digitally on the touch screen.

2.Top heating system and cooling system are designed 2 in 1, temperature controlld accurately and evenly

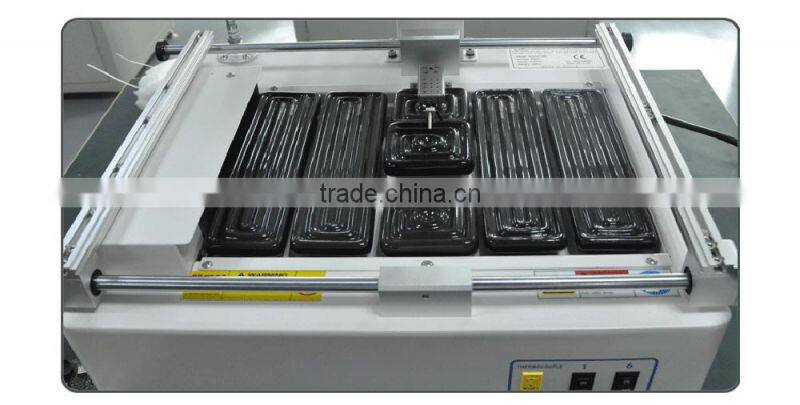

3.Bottom heater is IR wave heater plate, temperature increasing and decreaseing rapidly

  profile setting accurate to protect the PCB from deformation, easy to solder, energy-saving and environment

  friendly.

4.Powerful cross flow fans cool the lower heating area rapidly

5.Touch screen placed outside of the machine, easy to operate

6.Movable bottom IR heating area, PCB clamping device can be adjusted in X/Y axis, reworkable max. PCB

  size 340x400mm.Embedded industrial computer, PLC control, real-time profile display, able to analyze

  practically-tested profile, and contrast with history profile.

7.8 segments of temperature up (down) and 8 segments constant temperature control, profile saving no

  limit in this industrial computer.

8.With different alloy nozzles, using high-temperature magnet to locate, easy to replace

9.Large board support area, equipped with anti-warpage, suitable for various sizes of PCB repair

Optional Accesorries:

1.Universal adjustabe reballing kit

2.Clamps for laptop motherboard, common stencils 33pcs/set

3.Universal stencil or irregular stencils

4.Verious types of suction nozzles

5.Verious types of nozzles

6.The lower quartz heater can be changed to IR heater as per customer's requirement

7.The touch screen can be changed to pannel, which controlled by PC
