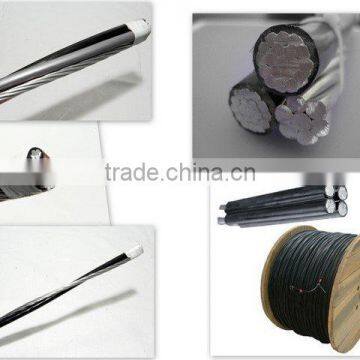

Low Voltage Conductor ABC Cable Duplex/Triplex/Quadruplex

Specifications

Brief description:

Aerial Bundled Conductor (ABC) has an aluminium conductor with a XLPE sheath. ABC usually has 3 cores plus neutral, the neutral can either be bare or insulated and the cable can have a street light of 25mm². ABC is available in 600/1000v, 635/11kV or 12,7/22kV. We stock 1 core, 2 core and 3 core ABC cable.

Construction:

1.stranded aluminium conduct

2.PE or XLPE insulation

3.ACSR, AAAC,Galvanised steel wire Messenger wire
    3 power cores consisting of standard aluminium conductors, insulated with XLPE insulation
+ One sheath lighting aluminium conductor with XLPE insulation(optional)
+ One messenger Al-alloy conductor (bare or covered)
The purpose of messenger wire is
A) It acts as load bearing wire.
B) It acts as earth or neutral conductor

Application:

To be used at cotages of 600V phase-to-phase or less and at conductor temperatures not to exceed 75oC for polyethylene insulated conductors or 90oC for crossliked polyethylene(XLPE) insulated conductors.

Standards:
1. B-230 Aluminum Wire, 1350-H19 for Electrical Purposes.
2. B-231 Aluminum Conductors, Concentric-Lay-Stranded.
3. B-232 Aluminum Conductors, Concentric-Lay-Stranded, Coated Steel Reinforced (ACSR).
4. B-399 Concentric-Lay_Stranded 6201-T81 Aluminum Alloy Conductors.
5. B498 Zinc-Coated Steel Core Wire for Aluminum Conductors, Steel Reinforced (ACSR).
6. Duplex Service Drop cable meets or exceeds all applicable requirements of ANSI/ICEA S-76-474

Voltage:

Rated voltage U0 / U = 0.6 /1 kV
VAC test voltage 5 kV

Technical Data:
Maksimum operating temperature 90 degree
Maximum short-circuit temperature 250 degree.Service drop( ABC cables) are especially used at areas where the cost of underground networks is expensive and also for electrification of rural areas like villages

Package:In coils, wooden drums, steel drums or steel-wooden drums.

We could producing according to the customers' requirements.Welcome your request for any quotations!
