SPECIFICATION

Model: 500P High-speed double twist bunching machine

A.  Scope of Application:

500P high-speed double twist bunching machine is applicable to the computer cable, headphone line, e-line, telephone line, car line, network line, and twisted copper wire.

B.  Specifications and Parameters

1. Model: Listrong-500P (3000RPM)

2. The machine’s tension is controlled by magnetic clutch. It is automatically tracked and adjusted after the coil diameter set. All synchronized belts drive.

3. Maximum rotation speed: 3000RPM

4. Layup: Applicable to the layup of Ag-coated wire, tinned wire, enamel wire, bare copper wire clad steel, and copper clad aluminum with strands exceeding seven.

5. Single wire diameter: Ø0. 08-Ø0.45mm

6. Twisting sectional area: 0.045mm2-2.5mm2

7. Pitch: 40 sections 6.3-50.4mm

8. Layup direction: Optional in left and right direction

9. Take-up reel: Standard ABS reel: External Diameter Φ500 × External Width 320 (or customer supply)

10. Polished rod gathering stand: Φ20mm

11. Height of central spindle:750mm

12. Lubrication method of central spindle: Oil lubrication, natural cooling

13. Bearing: The imported brand of NSK from Japan is applied.

14. Braking: Electromagnetic brake, B-type internal brake which is automatically adjusted by the magnetic clutch.

15. Protection: Automatic brake in case of internal and external line break, automatic shutdown when the meter-counter is in place.

16. Safety protection: Retractable doors fail to lift to proper position, fail to activate or brake automatically.

17. Indication: Corresponding indications are available to show the status and failure of machine.

18. Control: All are controlled by INOVANCE PLC & HMI + inverter

19 .Power of main motor: WANNAN 5.5KW

20. Magnetic clutch: 10kg

21. Noise Figure (NF): ≤ 75 DB

22. Machinery weight:  3000KG

23.Production-line direction:Left pay-off to Right take-up or Right pay-off to Left take-up

24. Dimension: L*W*H 2700*1280*1200mm

25. Max. Load copper: 200KG

26. Painting: RAL5015 or as client requirements.

C. Machine’s features:

1. The maximum rotation speed of main spindle is 3000RPM.

2. Automatic tension control: During the payoff, it is necessary to gradually increase the take-up tension when the take-up process is conducted from the reel bottom to the full reel. This machine can automatically track and adjust the take-up tension, enabling the take-up tension of whole reel to be even and consistent. At the same time, this machine can also adjust the take-up tension without stopping the machine.

3. The main spindle is lubricated by oil which can extend the service life of this machine. When oil level is lower than setting, machine cannot start.

4. String-passing system belongs to the latest structure, the guide wire is directly brought to the arc band from the main spindle guide wheel at 135°, which avoids the scratch and strand jumping phenomena caused by the breakdown of rotation angle guide wheel.

5. Synchronized belt drive is totally applied in machines, the pitch is more accurate, the string-crossing system is free from lubrication point, the machine is clean inside, no inferior wire or grinding wire may be produced as a result of oil pollution.

6. Simple operation: Only one wheel has to be replaced if the pitch of this machine is to be replaced. The reversing lever needs to be pulled by hand in case of any reversing.

7. Application of advanced control methods: The working program is controlled by inverters and PLC, each of retractable doors. Corresponding indicating lamps are available for internal and external wire break, oil level of main spindle to monitor the operational status.

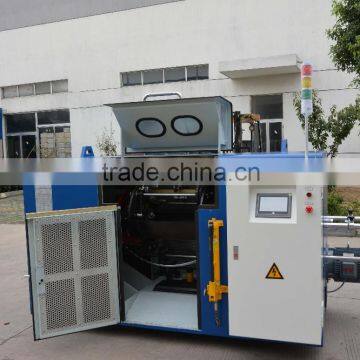

D. Machine photo (only for reference)
