JCX automatic shutter door cold roll forming machinery

Technical process:

The production line are mainly constituted by material entry frame,roll forming machine,automatic shearing mechanism ,hydraulic system,computer control system that adopts imported PLC,high precision length counting system and so on.

Work flow:

Uncoiling the sheet→sheet guiding→roll forming machine→step forming mechanism→measure length→automatic cutting→panel to the support

1.Technical parameters:

2.Technical specification:

(1)  Manual decoiler

Un-powered;       single head;

max.capacity:      5000kg;
Coil inner-diameter: 508mm

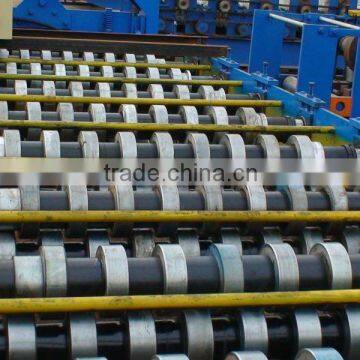

(2) Roll-Forming M/C:
Steps:13              Roller Material: 45# steel

Voltage:380V/50Hz.    line speed:3-6m/min;

Rolling chromium thickness:0.05 mm

(3) Cutting Mechanism

It adopts hydraulic drive and automatic location to decide the dimention and cut the target products.

Stop to cut , Post cut      cutting length tolerance: ±2mm

Cutting tool material: GCr12 with quenched treatment 60-62°C

(4) Hydraulic System

It is controlled by gear wheel oil pump. After filling the hydraulic oil into the hydraulic oil tank ,the pump drive the cutter machine to begin the cutting job.

Power of the oil pump: 3kw    Hydraulic oil :40#

(5)Computer control cabinet :

It adopts Taida PLC to control. The target piece length is adjustable and digit of it can be adjusted

Computed mode has two modes: automatic and manual one.

(6)Counter :

One counter gauges length, pulses, and decides length

(7) Output table

It used to load the forming plate

3.Features of the production line

•Low cost

•High efficiency

•Reliable working

•Low energy consumption

1.Delivery date: 30days after receiving deposit.

2.Packing: Main machine is nude,the computer control box is packed by wooden carton box.

3.Sales clause: you should pay 30% of the total payment on the order day, after signing, you can send person to inspect goods, then payoff the whole payment before shipping out the goods.

4.Guarantee:In correct operation and maintenance, the machine is one year guarantee since leaving the seller’s factory.

5.Installation: If buyer need, the seller will send one or two technician to the buyer's factory to install & testing the machine, the buyer will assist the seller’s technician to get the visa and pay for the two-way flight tickets and local accommodation, visa cost. by the way , buyer pay 50USD/day for technician extra.

•Noted:all the parameters can be changed as the customer's requirement,and different machine.

specialized manufacturer of roll forming machine,any requests just mail me.
