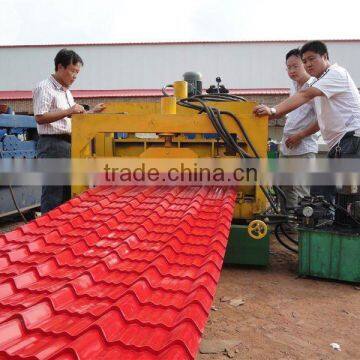

Colored Foofing roll forming machine

Specifications

Introducation

Machine consist of uncoiler and its base, coil sheet guiding equipment, film covering device, roll forming system, post cutting equipment, pressing equipment, post-cutting system,hydraulic station, controlling system, supporter table.

Flow chart:

Decoilling the sheet--sheet guilding--film covering--roll forming--measure length--cutting the panel--panel to the supporter

Machine Feature:

1.Precise forming

2. High-solid forming stand guarantees the goods and uniform high quality of final productd

3. The operation automatically minimizes the tolerance of cutting length

Products Feature:

1. A stylish and attractive design, giving the apperance of a traditional roof tile.

2. Resistant to frost, heat,hail and gales; 100% waterproof, due to the lateral run-off channel on each sheet for several models.

3.The raw material can be in different color, with elegant and noble looking. It is widely used as the garden like factory, hotel, exhibition, villa,civil construction etc.

Technical Parameters:

Material Spec: colored steel sheet; galvanized steel sheet

Thickness of coil sheet: 0.3-0.8mm

Main Motor Power: 4 kw

Forming Speed: 2.0-3.0m/min

Hydraulic station power: 3kw

Quantity of stand:about 14 or 16 stands

Hydraulic pressure:10-12mpa

controlling system: PLC

Index error of length:10m+2mm

Total weight: about 6 tons

Voltage: 380V 3phase 60 HZ or at buyer's requirement

Material of main equipment

Roller material: high grade NO.45 forged steel, plated hard chrome on the surface of roller with thickness 0.05mm

Active shaft material: high grade NO.45 carbon wrought steel at Φ 72mm
