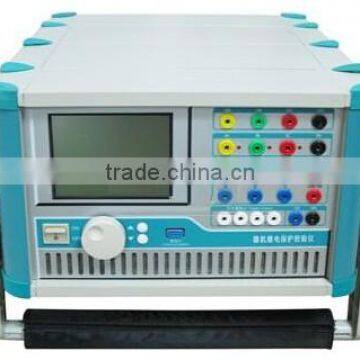

Equipment for Testing Protective Relay With High Quality

Equipment for testing protective relay with high quality

• Strong function of software
• The amount of switch quantity contacts is rich
• Large LCD screen
• Self-protection
• Independent DC power output
• Cost-effective

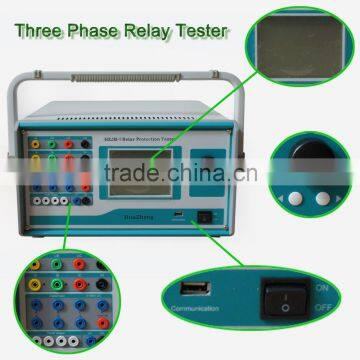

Three Phase Relay Tester I Secondary Injection Relay Test Set  Parameter

• Alternating current output

Output accuracy: 0.5magnitude

Phase current output (effective value): 0~40A

Three parallel phase current output (effective value): 0~120A

Phase current value with long time under permission (effective value): 10A

Phase current maximum power output: 420VA

Three parallel phase current maximum power output: 900VA

Three parallel phase current maximum work time: 10s

Frequency range (base wave): 20~1000Hz

Harmonic frequency number: 1~20 time

• Direct current output

Output accuracy: 0.5magnitude

Current output: 0 ~ ± 10 A/each phase, 0 ~ ± 30 A/every three parallel

Maximum output of load voltage: 20v

• Alternating voltage output

Output accuracy: 0.5magnitude

Phase voltage output (RMS): 0 ~ 120v

Line voltage output (RMS): 0 ~ 240v

Phase voltage/line voltage power output: 80VA/100VA

Frequency range (base wave): 20 ~ 1000Hz

Harmonic frequency number: 1 ~ 20 times

• Direct voltage output

Output accuracy: 0.5magnitude

Phase voltage output amplitude: 0 ~ +160v

Line voltage output amplitude: 0 ~ + 320v

Phase voltage/line voltage power output: 70VA/140VA
