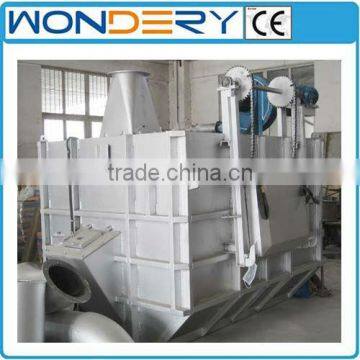

Oil Fired Reverberatory Melting Furnace for Aluminum Scraps

Specifications

Oil Fired Reverberatory Melting Furnace for Aluminum Scraps

1. General Introduction

The aluminum alloy reverberatory melting furnace has a compact structure for both melting and holding aluminum material. The melting pool is formed by once-forming casting material, which has a high strength and a long service life. The furnace is equipped with famous brand burner, which has functions of automatic ignition and temperature control. The furnace also has over-temperature alarm device.

2. Technical Parameters

2.1 model: SC-JY-3000 Type;

2.2 quantity: 1 set;

2.3 melting pool capacity: 3000kg; melting rate: 1200kg/h;

2.4 fuel: diesel oil with calorific value at 9600Kcal/kg;

2.5 fuel oil consumption: 65-75kg/ton aluminum (at rated working conditions);

2.6 rated working temperature of the holding chamber: 850 degree celsius

2.7 temperature control accuracy: ±10 degree celsius (aluminum liquid);

2.9 rated working conditions:

a) The melting furnace and other facilities are working at a normal condition;

b) The calorific value of the diesel oil meets 9600Kcal/ kg;

c) The furnace works in a continuous manner.

d) The fuel oil consumption is calculated based on 3 hours of continuous working.

e) The melting chamber should keep at least 200KG molten aluminum in the continuous melting manner;

  f) The melting ratio is 1:1 to the raw material.

  g) The worker can charge material as many as possible as long as the furnace is not to its full capacity.

3. Furnace Structure

3.1 The furnace shell is fabricated from steel plates and sectional steel, and the part surrounding the furnace door is from cast iron.

3.2 refractory lining

The melting chamber is lined with quality casting material and heat preservation material. The casting material is once-formed (supplied by Allied Mineral Products, Inc.) casting material, which has the advantages of high strength, non-adhering with molten aluminum, and long service life (compression strength: 140Mpa at a temperature higher than 110℃; linear change rate: 0.1%). The upper part of the furnace roof and furnace wall is built with Grade one silicate aluminum bricks. The heat insulation layer is comprised of Grade One silicate aluminum boards and light refractory bricks.

3.3 Burning system

The burning system adopts F-series self-ajdusting oil burner, and special high pressure fan.

3.4 Discharge hole

The molten aluminum is let out through this discharge chute by the hydraulic tilting mechanism.

3.5 temperature control

The temperature used are Taiwan brand. Other low voltage components are of Schneider brand.

4. Buyer’s Responsibility

1) The natural oil pipe is connected to the furnace body.

2) The wires between the control cabinet and the furnace body are provided by the seller. Utility power: 220V ±10%, 50HZ;

5. Standard build-up

5.1 Furnace body, 1 set;

5.2 Control system, 1 set;

5.3 Thermal coupling, 2 pieces ( 1 for molten aluminum temperature, and 1 for hearth temperature; the thermal coupling measuring the molten aluminum temperature is sheathed by carborundum bushing)

5.4 Burning system, 1 set;

5.5 Hydraulic system, 1 set;

5.6 Manual, 1 copy;

6. Post Sales Service

Product warranty period: 1 year. The seller is responsible for repairing the furnace or replacing the broken parts if faults are caused by manufacture defects, but damages caused by faulty operations of the workers are to be repaired by the buyer itself or by the seller at a certain rate. (Easy-worn parts, and natural consumption of high temperature parts are not included in the warranty.)

The furnace is packed in plywood cases which can be moved through forklift by its feet.

The nearest sea port is Shanghai port which is the largest and most convenient port over China.

The delivery time is 60 days after receipt of down payment.

The furnace can usually be loaded into normal container (20GP or 40GP).

The delivery term can be FOB, CIF, or CNF.
