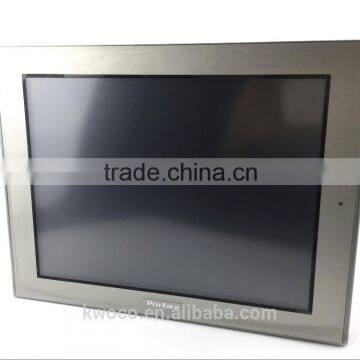

PROFACE 12.1 inch HMI AGP3600-T1-D24

Display Type

TFT Color LCD

Display Size

12.1"

Resolution

800 x 600 pixels (SVGA)

Dot pitch

W0.3075 x H0.3075 mm [W0.01 x H0.01 in.]

Effective Display Area

W248 x H186.5 mm [W9.76 x H7.34 in.]

Display Colors

65,536 Colors (No blink)/16,384 Colors (Blink)

Brightness Control

8 Levels (Adjusted with the touch panel)

Contrast Control

Not applicable

Backlight Service Life

50,000 hrs. or more (continuous operation at 25℃ before backlight brightness decreases to 50% or backlight starts to blink)

Program Area

FLASH EPROM 132 KB

Variable Area

SRAM 64 KB (uses lithium battery)*4

Application Memory

FLASH EPROM 16 MB*5

Data Backup

SRAM 320KB (uses lithium battery)*6

Clock Accuracy

±65 sec./month (deviation at room temperature and power is OFF)*7

Touch Panel Type

Resistive Film (analog)

Touch Panel Resolution

1,024 X 1,024

Touch Panel Service Life

1,000,000 times or more

Serial (COM1)

RS-232C/422/485, Asynchronous Transmission, Data Length: 7 or 8 bit, Parity: none, Even or Odd, Stop Bit: 1 or 2 bit, Data Transmission Speed: 2,400 bps to 115.2 kbps, Connector: D-Sub9 (plug)

Serial (COM2)

RS-422/485, Asynchronous Transmission, Data Length: 7 or 8 bit, Parity: none, Even or Odd, Stop Bit: 1 or 2 bit, Data Transmission Speed: 2,400 bps to 115.2 kbps, 187.5kbps (MPI), Connector: D-Sub9 (socket)

Ethernet (LAN)

IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, Connector: Modular jack (RJ-45) x 1

Expansion Unit 1

Communication Expansion Unit x 1

Expansion Unit 2

VM/DVI Input Expansion Unit x 1

USB (TYPE-A)

Conforms to USB1.1 (TYPE-A) x 2, Power Supply Voltage: DC 5 V ±5 %, Output Current: 500 mA or less, Communication Distance: 5 m or less

Expansion Memory

Function Expansion Memory x 1 (Inside interface cover)

CF Card

Compact Flash CF Card Slot (TYPE-II) X 1

Sound Output

Speaker Output, 70 mW (Rated Load: 8 Ω, Frequency: 1 kHz), Connector: 2-piece terminal block (AUX) x 1

AUX Input/Output

Alarm Output, RUN Output, Buzzer Output, Rated Voltage: DC24V, Rated Current: 50mA, Remote Reset Input, Input Voltage: DC24V, Connector: 2-piece terminal block (AUX) X 1
