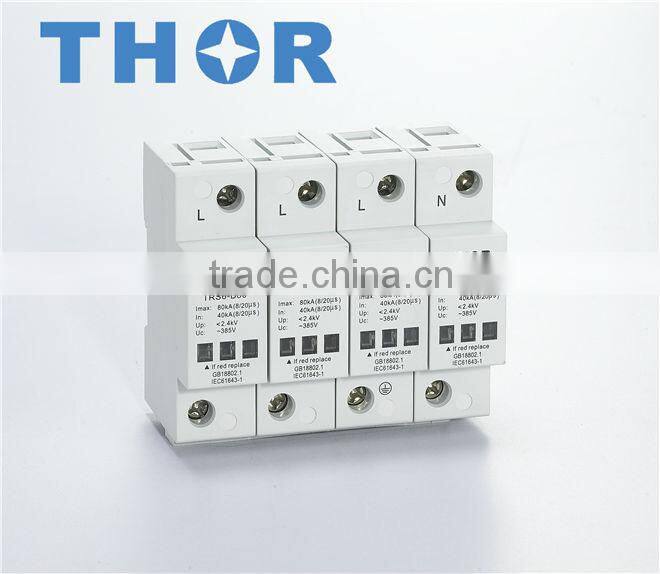

Surge Protector Device (SPD) for AC

Product Introduction

TRS-B series surge protective device (hereinafter called SPD)is suitably used in the IT,TT,TN-C,TN-C-S and Low-voltage AC power distribution system,rated voltage up to 380V,to protect from direct and indirect lighting impulse and other transient over voltage.As per the conditions of IEC61643-1 standard,Class I surge prote-ctive device,it is category B surge protective device.SPD has two protection modes:MC and MD SPD is in compliance with GB18802.1/IEC61643-1 standards....

Operation Elements

In three phases and four wires system,all three ohase lines and one neutral line to earthing line have SPD to be protected,in normal service,the SPD in at the state of high resistance,when network produce surgung over-voltage due to thunder or other reasons,SPD will be conductive within short time(ns),lead surging voltage into ground,consequently to protect the electric appliances of network.After surging voltage passed by SPD,and disappeared,SPD recover in high resistance.It will not have influence on the normal service of network.

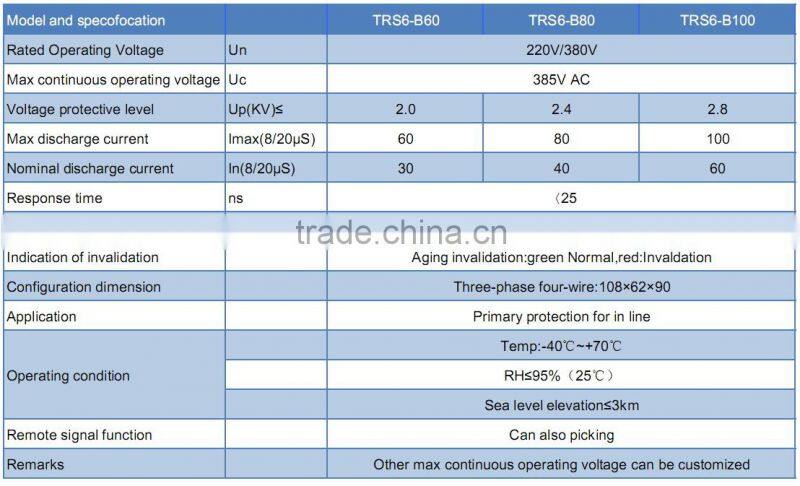

Technical Parameter

Installation

1.Surge protection device to be installed in a standard rail.

2.The SPD need not to be adjusted sfter in-stalled according to requirement.

3.It can automatically protect the power net-work after proper installatiom.

4.SPD is invalid or not,meanwhile check if indicator if fuse lighting or not,please rep-lace the invalid element on time.
