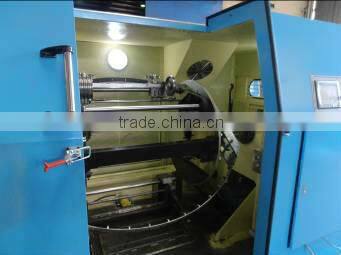

Double Twist Bunching Machine With Motorised Pay-off

Double Twist Bunching Machine with Mechanical Pay-offs

                                    Model: HT– 800P

Technical data

Wire diameter range :                                     φ 0.39 - φ1.70mm

Bunched conductor diameter :                        φ1.2 - φ5.5mm

Stranding sectional area :                               1.0- 16.0 mm2

Take up bobbin :                                             DIN 800mm (Φ127XΦ800 XΦ500)

                                                         (or upon drawing provided by users)

Rotational speed :                                           Max 1200rpm / 2400TPM

Drive motor :                                                   15 KWAC

Stranding pitches :                                          48 - 120mm

Pitch change :                                                 Manually change pulling capstans (coated Cr)

Bobbins loading and unloading :                     by hydraulic with motor

Pulleys :                                                          all wire guide pulleys are coated ceramic

Transmission :                                                 by synchro tooth belts

Traverse method :                                          φ40 polish rod bearing type;

                                                                       width and conductoe lay adjustable

Spindle lubrication :                                        by grease

Noose level :                                                   ≤ 85dB(A)

Operation dirrection :                                      left hand machine

                                                                       (face to machine, wire supplied from the right)

Stranding direction :                                        left or right (S or Z)

Machine demension :                                      approx. 3800×2800×2000

Weight :                                                          about 6500KGS

1. Mechanical pay-off with dancer

1. Bunching machine
