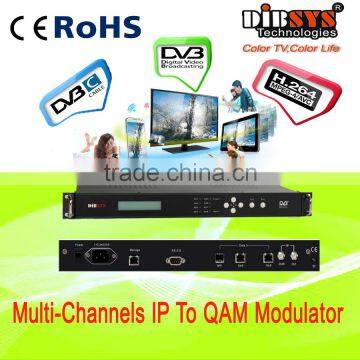

GbE IP scrambler Multiplexer QAM Modulator

Gigabit Ethernet Input

2 independent GbE IP, RJ45 Port

1 x 1000Base-T SFP port

Up to 800Mbps per port

MAC: IEEE 802.3 1000BASET

IP Encapsulation MPEG TS over UDP/IP, Multicast: IGMPv2 (RFC 2236),Unicast: UDP (RFC 768)

QAM RF Output

Connector F-Type, 75 Ω

1 RF ports and 1 RF Monitor per module,

RF Output Level:90-110 dbuV(0.5dB step)

RF Level Monitor:70-90dBuv(0.5dB step)

RF frequency range: 30 to 900 MH, 1kHz steps

QAM Constellations: 16,32, 64,128,256

Bandwidth: 6Mhz,8 Mhz

QAM Encoding:ITU-T J.83 Annex A(DVB),Annex B,Annex C(Japan)

RF Atteunator Adjustment Range: 0-20dB(8 QAM channels, step 0.5dB)

Symbol rate range:4.2~7Mbaud/s  (8M BW)

4.2~5.260Mbaud/s(6M BW)

RF Fine adjustments: -2.5-2.5 dB in 0.25dB steps

Output Return Loss: ≥12dB

Restrain Carrier: ≥58dB

MER: ≥38dB(QAM Constellation: 64QAM

 Symbol Rate: 6.857MBaud)

SNR: ≥50dB

Phase Noise:@1KHz≥90dBc/Hz

@10KHz≥100dBc/Hz

@100KHz≥105dBc/Hz)

SNR: ≥50dB

Accuracy of center frequency:±25KHz

Re-multiplexing

Input TS number:0~250

Output TS number:0~16

Input TS distinguish ability;Unicast, by UDP port number,Multicast, by destination IP address

Total services number(total):0~1024

Service number per TS:0~64

PID Filter,Remapping,Passthrough

PSI/SI: PAT/PMT: Generated automatically

SDT:Generated automatically or use uploaded files

NIT/BAT: Use uploaded files

TDT/TOT: Optional

Scrambling & CAS interfaces

Scrambling algorithm:DVB-CSA

Scrambling bit-rate per TS:0~60Mbps

Embedded scramblers number:16

Table updateCAT/PMT

Simul-Crypt CAS number:0~4

SCS interface:ETSI TS 103 197

ECMG interface:TCP

EMMG interface:TCP/UDP

EMM bandwidth:0~3Mbps/TS

Management

100M Base-T Ethernet,RJ45,WEB((IE 8.0or above)

6 keys: UP, DOWN, LEFT, RIGHT, ENTER,ESC

Front-Panel LCD configuration, LED indicate light

Environment

Comply to GB13837-92 & GB8898-88 standard

Power Supply:dual power redundancy,AC 90- 250V 50/60Hz

Power consumption: 30 W

Operating temperature:-10 - 50°C

Storage temperature: -10 - 75°C

Dimensions: 400mm ( L)X 483mm(W)X 44mm(H)(1RU)

Weight: 6.5kg

Types

QAM Model

GbE IP in

RF Port

IPQ6851

1(8 QAM channel)

2x RJ45

1x SFP

1+1

IPQ6852

1(16 QAM channel)

IPQ6853

2(24QAM channel)

4x RJ45

2xSFP

2+2

IPQ6854

2(32QAM channel)

IPQ6855

3(40QAM channel)

6x RJ45

3xSFP

3+3

IPQ6856

3(48QAM channel)
