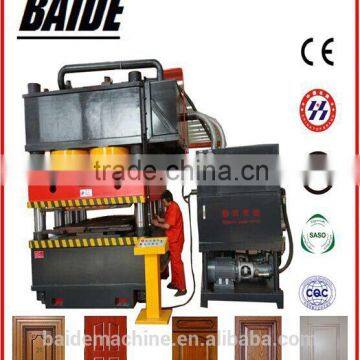

Door skin making machine (YL78)

1>. General introduction

Application:
1, Hydraulic sheet metal forming press is an exclusive machine for pattern making and

   shape forming of security doors,steel/wooden doors,inside doors,stainless

   steel doors and iron gates.

   Major demands of this machine are generally from security door manufacturing

   companies, steel wholesale markets.

Feature:

1, This machine is characterized as high efficient, convenient and safe operating, energy saving,

    appearance attracting, and low cost.

2, The machine is invented and continuously improved through many of our experienced

    engineers, making the machine of both simply structured and well performed. It takes

    just a few minutes for a person to learn to operate.

Programme

1, Working pressure, speed, and stroke can be set in a certain range according to

   different technological requirements .

2, Independent power mechanism and electrical system are controlled by press-button

   enabling realize manual, semi-automatic, and automatic operation.

2>. Main Structure

      Eliminate internal stress

      Fuselage is made of 45# steel and treated with internal stress elimination after being weld.

      Cylinder are made of 45# forging.

      Piston rod are made of 50# steel (nitrided)

      Rigidity up to HRC45-50

 Cylinder technology:

     Cylinder bottom, steel cylinder, piston, piston rod are integral forged. Material: 45# steel.

     Rod guide and supporting guide ring are made of phosphor-copper instead of nylon, the

       stability and wear-resistant are greatly improved.

     The piston rod are made through nitridation treatment and surface carburizing and quenching

       (depth: 0.03mm~0.04mm), and electroplating hard chromium (thickness: 0.04mm~0.05mm)

Dynamical system

     The advanced two-way cartridge valve integration system is adopted.

     The machine is compact structured with advantages of low noise, and stable performance.

     The oil flows well due to larger oil path diameter, and lower possibility of leakage.

     The machine is also equipped with oil cooling device

     Electric system

There is two operation mode:

    electric mechanize and semi-automatic

    Both of them are controlled by bottom switch.

    Working pressure, pressing speed and slide stroke can be set in a certain rang according to

      different processing requirements.

3>. Technical parameter

4>. Working conditions:
    1, operating temperature range: -5~45 C (+)

    2, power supply: three-phase four-wire system 380V,

        50HZ, voltage fluctuating range 380V ±10%

    3, cooling: water cooling device

    4, hydraulic medium: No. 46 anti wear hydraulic oil

5>. configurations

6>. Optional for hydraulic system:

     Tow-way integrated system: YX78—3000Ag

     Manufacturer: Jinyide Machine Repair Co., Ltd. (China leading machine repair company)

     Piston pump (2): 100YCY14—1B

     Manufacturer: Qidong HTC high-pressure pump manufacturing Co., Ltd.

     Motor: 22Kw×3

     Manufacturer: Zaozhuang Longtou electric motor Co., ltd.

     Electrical control system supplier: Omron

     Stroke switch supplier: Omron

     Charging valve(6): CF—125

     Manufacturer: Jiangsu rubeng

     Hydraulic cylinder:  steel forged

     Cylinder seal: parker (USA)

     Piezometer: analog measuring

7>. Packing list:

    Oil seal     5sets

    O-ring      5sets

    Compound gasket   5sets

    Documents for delivery

    Instruction: Ground plot, illustration of hydraulic system & electric

     system working principle, general structure illustration, machine maintenance instruction.

   Quality certificate

8>.  Preparations before operation:

   Plug in 380 volt power supply,and full fill cylinder with hydraulic oil before operation.

9>. Operation notes:

   1, Check to make sure all bolt, nut and pipe joints tightened, especially pay attention to pump

      valve bolt. , please tighten in time if there is any looseness to avoid causing unnecessary damage

      to mechanical components or hydraulic components, and extend the machine service life.

   2,Please pay attention to the noise coming from the motor while working, and eliminate fault if there is any.

10>.Finished product

Standard exporting package or according your demand

1, inner machine, it is packaged in moisture-proof film.

2, pallet or wood box.

3, ground fixed bolt to confirm steady and avoid destroy.

4, tightly exporting standard bell to fasten machine in container.

5.Within 20 days after receive deposit

Pre-Sale Services

In-Sale Services

After-Sale Services

• Technical engineers are available for installation debugging and training
• Provide life-long services for any technical questions
• 12-month quality warranty frees you from worries
•  Sound tracking service system gives you happy shopping and users experience

Factory

Foreign visitor

Q1: How can i get the after-service?

A: We provide  one year guarantee and lifelong maintenance.

     We will send you the spare parts by free if the problems caused by us.

     If it is the men-made problems,we also send the spare parts,however it is charged.

     Any problem, you can call us directly.

Q2: Can I have a visit to your factory before the order?

A:  Sure,welcome to visit our factory.

      Our factory address: Bowang industry park,Maanshan City,China

      Our factory is near Nanjing Lukou Airport.We can pick you up in the airport.

      Hotel booking service is available .

Q3:Are you a factory or trade company?

A:  We are manufacturer with own factory for 11 year, export proportion 50~60%.

Q4:How can i trust your company?
A:With 11-years-professional design, we can provide you suitable suggestion and lowest price

1. Assessed by third party, national patents and CE, ISO for all equipment,  .
2. Welcome to inspect anytime. We are near to  Nanjing Lukou Airport.
3. For our machine, we do very well on hydraulic balers,hydraulic shears,iron work.

Q5 :Is your price competitive?

A:  Only good quality machine we supply. Surely we will give you best factory price based on

superior product and service.

NOTES:Thanks for your checking our machine tool.To give you a detailed quote,please choose your model in the specification chart,or tell me the max thickness,length,control demand

We will reply within 12 hours.

Please contact me via the follow email or skype:baide-sisi
