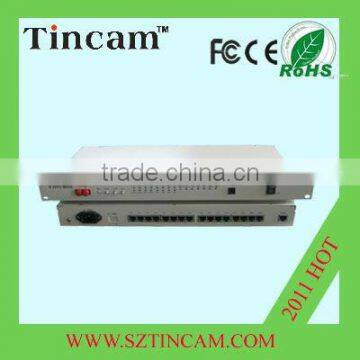

TBC 16 E1+100M optical multiplexers

Specifications

 16E1+100M optical multiplexerscan multiplex 16E1 and 1 optional port Ethernet (10/100Mbps line speed) signals in one fiber channel to transmit. It is suitable for low capacity, point-to-point application of remote transmission. The circuit part of the equipment is fully digitized. The whole equipment is reliable, stable, easy to install and maintain. It has good temperature and voltage characteristics, complete alarm functions, one RS232 asynchronous interface and remote loop back functions(from software). At the same time, it can be managed from management software Fi-View-MP

Features:

Provide up to 16E1 channels and 1 optional port 10/100Mbps Ethernet channel ,Fiber port bit rate:150Mps,up to 120km distance without repeater.

E1 Line code: HDB3, compliant to G.703, G.823 and G.742.

E1 channel support both 75ohm & 120ohm impedance

Ethernet port support 10/100Mbps auto-detection, Full/Half Duplex auto-negotiation

Ethernet port can transmit VLAN tag

Complete alarm functions

Provide an RS232 asynchronous interface

Support the local/remote E1 loop back

Remote loop back provided by software and hardware

Provide RS232 port for management, GUI interface

Stand alone,220VAC or -48VDC power supply optional

Optical Port
Port number: 1
Bit rate: 150Mb/s+/-50ppm
Wavelength: 1310nm, 1550nm
Distance: 0 - 120Km
Connector: FC/PC

E1 Port
Port number: 16
Bit rate: 2.048Mbps(+/-100ppm)
Impedance: 75ohm or 120ohm
Line Code: HDB3, compliance with ITU-T G.703

Ethernet Port

Port number: 1 optional
Speed: 10/100Mbps line speed
Duplex: Half/Full auto-negotiate
Frame Size: 64 - 1536 bytes
MAC address: 1k
MAC aging time: 5mins

Power Supply
Input voltage:When -48V, -40V ~ -60V (DC) is allowed
When ~220V, -175V ~ ~264V (AC) is allowed.
Overall power :5W

Operating Environment
Temperature:0°C--45°C
Humidity:95%,no condense
