6000W ripple resistor braking resistor

Products

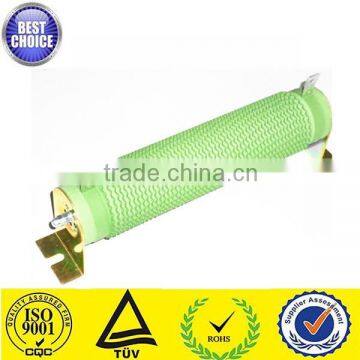

Coated High Power Ceramic Tube Resistors

Features

1. Good overload and heat durability capacity, the use life is longer than the others.
2. The resistors surface is coated in green.
3. Operating ambient temperature :-55°C ~ +275°C.
4. Resistance tolerance  : ±5%,±10%.

PartNO.

Power

L1±2

L2±3

L3±3

L4±3

H1±1

H2±2

S±0.5

F±0.5

W±1

T±0.5

ResistanceRange

HPR25B

25W

40

60

75

100

20

50

5.0

3.5

13.0

5.0

0R22~4K7

HPR50B

50W

82

100

114

140

30

58

6.0

5.0

14.0

6.0

0R22~10K

HPR100

100W

132

150

174

200

30

58

6.0

5.0

14.0

6.0

0R22~15K

HPR150

150W

162

180

194

220

30

58

6.0

5.0

14.0

6.0

0R33~18K

HPR200

200W

207

225

240

265

30

58

6.0

5.0

14.0

6.0

0R33~22K

HPR250

250W

292

310

324

350

30

58

6.0

5.0

14.0

6.0

0R36~24K

HPR300

300W

258

270

285

328

41

85

7.8

6.0

23.0

6.0

0R33~27K

HPR400

400W

322

344

360

406

41

85

7.8

6.0

23.0

6.0

0R33~30K

HPR500

500W

322

344

355

406

51

95

7.8

6.0

26.0

8.5

0R33~33K

HPRA00

1000W

290

315

325

375

71

110

10.0

8.0

32.0

8.5

0R33~36K

HPRA50

1500W

405

420

435

505

71

110

10.0

8.0

32.0

8.5

0R33~39K

HPRB00

2000W

495

525

540

610

71

110

10.0

8.0

32.0

8.5

0R33~43K

Test Item

Test Condition

Performance

Temperature Coefficient

The resistance value at normal temperature and normal temperature added 100°C, calculate per °C resistance value change rate.

±350ppm/°C

Short Time overload

10×rated voltage or Max. overload voltage(get the lower) for 5 seconds.

R≤±(2%R0+0.05Ω)

Resistance to soldering Heat

Immerge into the 350±10°C tin stove for 2~3seconds.

R≤±(1% R0+0.05Ω)

Solderabilit

Immerge into the 245±3°C tin stove for 2~3seconds.

The soldering area is over 95%

Temperature cycling

At -55°C for 30 min. ,then at+25°C for 10~15°C,then at +125°C for 30 min., then at +25°C for 10~15 min., total 5cycles.

R≤±(1% R0+0.05Ω)

Load life in humidity

Overload rated voltage or Max. working voltage(get the lower) for 1000 hours(1.5hours on and 0.5 hours off) at the 40±2°C and 90~95% relative humidity.

R≤±(5% R0+0.05Ω)

Load life in heat

Overload rated voltage or Max. working voltage(get the lower) for 1000 hours(1.5hours on and 0.5 hours off) at the 70±2°C.

R≤±(5% R0+0.05Ω)

Nonflammability

Respectively load AC voltage by5,10,16times rated power for 5 minutes.

No visible flame

Note: We can accord to customer’s requirements to customize the specification and dimension, and produce multiple resistance value of one ceramic tube or cancel the fixed plank.
