Bently Nevada 330101-00-56-10-02-00 Sonde de proximité – Détection de déplacement pour compresseurs centrifuges
- T/T L/C PayPal D/P Western Union Autre
Vous pourriez aimer
-
Bently Nevada 3500/04-IS Ground Module – Mise à la terre à un seul point pour les racks 3500 dans des environnements I.S.
-
Bently Nevada 3500/40-01 Module de surveillance de vibration pour capteurs Proximitor
-
Bently Nevada 350900HTVAS-A0-B4 Cable de connexion de sonde – Cable haute température pour la détection de proximité/vibration
-
Bently Nevada 3500/42-01-01 – Moniteur Proximitor/Sismique à 4 canaux pour la protection des machines critiques
-
Bently Nevada 330180-90-05 Proximitor Sensor – Conditionnement en amont pour les mesures de proximité 3300 XL
-
Bently Nevada 3500/92-IS Module de communication – Passerelle Modbus fiable pour le rack de protection des machines 3500
Description du produit

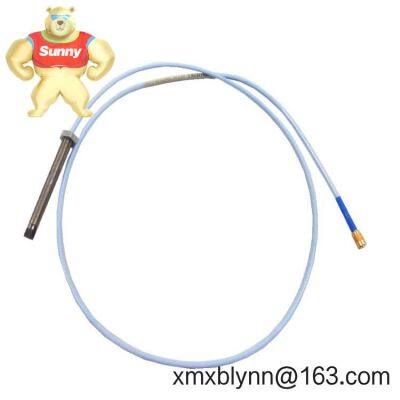

La sonde Bently Nevada 330101-00-56-10-02-00 est une sonde de proximité (de déplacement) généralement spécifiée sur les corps de compresseurs centrifuges pour mesurer la vibration et la position de l'arbre sans contact physique. Elle fait partie du système de transducteurs 3300 XL et est reconnue pour la protection des machines de type API 670 dans les raffineries, le traitement du gaz et les services pétrochimiques. D'après mon expérience, c'est une solution simple à installer lorsque vous maintenez des cha?nes de surveillance d'OEM ou que vous standardisez les pièces de rechange pour des trains similaires.
Caractéristiques clésMesure par courant de Foucault sans contact – Détection fiable de la vibration de l'arbre et de la position axiale sur les compresseurs critiques sans usure de la surface cible.
Compatibilité avec le système 3300 XL – Fonctionne avec le capteur Proximitor 3300 XL correspondant et le cable d'extension pour fournir des signaux stables de jeu et de dynamique.
Sensibilité standard de 200 mV/mil – Dans la plupart des cas, la cha?ne fournit 200 mV/mil (≈7,87 mV/μm) lorsqu'elle est associée au Proximitor approprié, facilitant ainsi la correspondance avec l'échelle des moniteurs existants.
Conception pour environnements difficiles – Corps de sonde et cable robustes con?us pour les bo?tiers de roulements de compresseurs avec brouillard d'huile, chaleur et bruit électromagnétique.
Déploiements de type API 670 – Couramment utilisé sur les compresseurs centrifuges API 617 et intégré aux moniteurs Bently Nevada 3500 ou anciens.
Configuration par code de tiret – Les options -00-56-10-02-00 définissent les sélections de longueur/cable/armure, vous permettant de correspondre exactement à la liste de matériel de votre machine.
Performances thermiques stables – Elle maintient généralement la linéarité et la répétabilité sur une large plage de températures de fonctionnement lorsque l'ensemble d'options approprié est utilisé.
Marque / Modèle | Bently Nevada 330101-00-56-10-02-00 |
Type de transducteur | Sonde de proximité à courant de Foucault (partie du système 3300 XL) |
Sensibilité (système) | Généralement 200 mV/mil (≈7,87 mV/μm) avec le capteur Proximitor correspondant |
Exigences en matière d'alimentation | Fournie via le capteur Proximitor 3300 XL (courant continu fourni par le moniteur); la sonde elle-même est passive |
Entrée/Sortie de signal | Jeu (courant continu) et vibration dynamique (courant alternatif) disponibles à la sortie du Proximitor |
Température de fonctionnement | Large plage en fonction des options de tiret; les configurations haute température sont couramment utilisées sur les compresseurs |
Méthode d'installation | Sonde filetée avec écrou de blocage dans un orifice taraudé sur le bo?tier de roulement; régler le jeu à la valeur spécifiée en utilisant des calibres d'épaisseur |
Notes sur les options de tiret | -00-56-10-02-00 définit la longueur du cable/le connecteur/l'armure/les approbations; vérifier par rapport à la liste de matériel de votre équipement |
Suivi / Référence | D14001007000244 (référence client ou de stock) |
Cette sonde est principalement utilisée sur les compresseurs centrifuges (roulements radiaux et points de mesure de poussée), mais on la trouve également sur les turbines à vapeur/à gaz, les grosses pompes de traitement, les bo?tes de vitesses et les ventilateurs ou soufflantes critiques. Dans de nombreux cas, elle est installée dans le cadre d'un système de protection conforme à l'API 670 connecté aux moniteurs Bently Nevada 3500 pour les déclenchements et les tendances.
Vibration radiale sur les roulements de compresseur (X/Y)
Surveillance de la position de poussée sur la collerette de poussée du compresseur
Contr?le de l'expansion relative du carter et de l'excentration lors des révisions
Surveillance de l'état pour la vérification de l'équilibre et de l'alignement après maintenance
Compatibilité – Correspond aux cha?nes Bently Nevada existantes, donc en général, il n'est pas nécessaire de réaménager le matériel de surveillance ou l'échelle.
Fiabilité – Lectures stables dans les environnements avec brouillard d'huile et autour de bruit électrique, ce qui réduit généralement les déclenchements intempestifs.
Co?t de vie – Remplacement sans accroc minimise les arrêts; moins de modifications de configuration signifie moins de temps de mise en service.
Soutien technique – La documentation, les données d'étalonnage et les directives d'installation sont bien établies pour la famille 3300 XL.
Un ingénieur en maintenance avec qui je travaille a mentionné que le remplacement de cette sonde par une identique sur un compresseur de propane a réduit le temps de redémarrage de moitié d'un quart de travail car l'échelle du moniteur est restée exactement la même. Cela semble être l'expérience typique lorsque les codes de tiret correspondent à la configuration originale.
Montage – Installer dans un orifice taraudé propre sur le bo?tier de roulement; utiliser le bon filetage et l'écrou de blocage. Régler le jeu à froid selon les spécifications de votre machine (souvent autour de 40 mils / 1,0 mm, mais suivre la fiche d'OEM).
Routage du cable – éloigner des lignes haute tension et des cables de variateur de fréquence; maintenir des connexions serrées au niveau du Proximitor. Utiliser des raccords de presse-étoupe et de l'armure si votre spécification l'exige.
Panneau/Moniteur – Associé au capteur Proximitor 3300 XL correspondant et au cable d'extension; vérifier que l'entrée du moniteur est configurée pour une sensibilité de 200 mV/mil.
Environnement – Assurer la ventilation de l'enceinte du rack de moniteur et garder la zone de la pointe de la sonde exempte d'accumulation de boue ou de vernis.
Entretien de routine – Confirmer périodiquement le jeu et la référence de phase, nettoyer soigneusement la pointe de la sonde et documenter les lectures. Après les pannes, vérifier à nouveau la position de poussée et les paramètres d'alarme.
Sécurité – Mettre hors tension et marquer les équipements en rotation; respecter les précautions anti-ESD lors de la manipulation des composants du transducteur.
Fabriqué selon les normes de la famille Bently Nevada 3300 XL; généralement fourni avec des approbations CE et autres approbations régionales en fonction des options de tiret.
Conforme aux pratiques de mesure typiques de l'API 670 lorsqu'il est utilisé avec des moniteurs et des composants de système approuvés.
Garantie: les conditions standard de garantie du fabricant s'appliquent; tra?abilité par numéro de série et code de tiret prise en charge.
Pour compléter la cha?ne de mesure, associer la sonde 330101-00-56-10-02-00 avec le capteur Proximitor 3300 XL correspondant et le cable d'extension 3300 XL de la bonne longueur. Si vous n'êtes pas s?r que votre configuration originale était de la série 5 mm ou 8 mm, envoyez les codes de tiret complets de la sonde, de l'extension et du Proximitor, et je vous aiderai à vérifier la compatibilité avant de passer votre commande.
Conseil rapide: veuillez vérifier les options -00-56-10-02-00 par rapport à la liste de matériel de votre compresseur ou au rapport de service précédent; même un petit écart dans la longueur du cable ou le style de connecteur peut compliquer le calendrier d'installation lors d'une maintenance.
