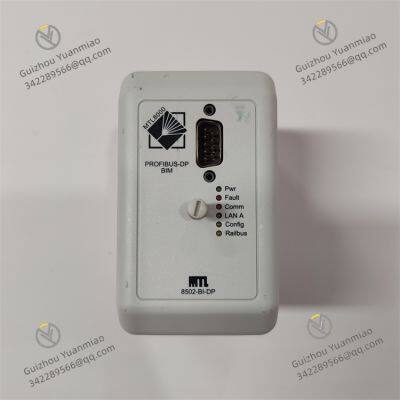

MTL 8502-B1-DP Module d'interface de bus

I. Aper?u

II. Spécifications techniques

1. Paramètres électriques et de communication

• Alimentation électrique: Alimenté de manière stable par un plan de fond de système compatible, il fonctionne normalement dans une certaine plage de fluctuation de tension pour garantir des performances stables dans différentes conditions d'alimentation. La plage de tension applicable spécifique est conforme aux normes industrielles générales, permettant une compatibilité efficace avec divers systèmes d'alimentation industriels.

• Interface de communication: Equipé d'une interface RS-485 - largement utilisée dans la communication industrielle pour sa bonne capacité anti-interférence et sa longue distance de transmission. Il prend en charge la transmission de données à haute vitesse jusqu'à 6 Mbaud, permettant un transfert de données rapide et précis entre les n?uds MTL 8000 et le réseau local (LAN) du ma?tre Profibus-DP. Cela améliore considérablement l'efficacité de l'interaction de données et répond aux exigences strictes de temps réel des systèmes d'automatisation industrielle. En même temps, le module est entièrement compatible avec le protocole Profibus-DP et respecte strictement toutes les spécifications du protocole pour garantir une communication de données fiable et stable.

• Capacité de données: Il offre des performances exceptionnelles en matière de transmission de données. Les trames de données DP sont configurable de manière flexible, avec une taille maximale de 244 octets, ce qui lui permet de transporter des informations de données riches. Les données d'entrée (y compris les mots d'état) et les données de sortie (y compris les mots de commande) peuvent atteindre un maximum de 244 octets, répondant pleinement à la demande de transmission de données volumineuses dans divers scénarios industriels. De plus, les télégrammes de diagnostic ont une taille de 78 octets ; les informations de diagnostic détaillées facilitent la détection et la résolution rapide des pannes du système, garantissant ainsi le fonctionnement stable du système.

2. Paramètres d'isolation et de protection

• Performance d'isolation: Il dispose d'une fonction d'isolation robuste, offrant une tension d'isolation de 500V entre l'interface réseau et les circuits internes de l'appareil. Cela isole efficacement les signaux d'interférence du LAN, des appareils externes et des alimentations, empêchant ainsi leur impact sur les circuits de précision internes du module. En conséquence, la précision et la stabilité de la transmission de données sont garanties, et les erreurs ou pertes de données causées par l'interférence sont évitées.

• Protection contre les décharges électrostatiques (ESD): Il offre une protection contre les décharges électrostatiques (ESD) de ±8 kV (décharge dans l'air) et ±4 kV (décharge par contact), résistant efficacement à l'interférence électrostatique commune dans les environnements industriels. Lors de l'installation, de la mise en service et du fonctionnement quotidien de l'équipement, l'électricité statique peut endommager les appareils électroniques ; la protection ESD de haut niveau du module réduit considérablement ce risque et améliore la fiabilité et la stabilité de l'équipement.

3. Paramètres environnementaux et de fiabilité

• Température de fonctionnement: Il a une plage de température de fonctionnement de -40°C à 70°C. Cette conception à large plage de température permet au module de s'adapter à divers environnements extrêmes - que ce soit dans les régions polaires froides, les déserts chauds ou près des fours industriels à haute température, il fonctionne normalement, garantissant le fonctionnement continu des systèmes d'automatisation industrielle à différentes températures ambiantes.

• Température de stockage: Il a une plage de température de stockage de -55°C à 85°C. Même lorsque l'équipement n'est pas utilisé pendant une longue période ou pendant le transport, l'exposition à des températures de stockage extrêmes n'affecte pas les performances ou la fiabilité du module, garantissant la disponibilité de l'équipement dans des conditions complexes.

•


• Humidité relative: Il fonctionne de manière stable dans des environnements avec une humidité relative de 5% à 95% (sans condensation) et est conforme à la norme de cyclage d'humidité IEC 60068-2-38. Il maintient un fonctionnement sans panne après avoir subi un rigoureux test de cyclage d'humidité de 1 000 heures, ce qui le rend fiable pour une utilisation dans des environnements industriels à forte humidité tels que les usines chimiques c?tières et les ateliers de transformation alimentaire humides.

• Compatibilité électromagnétique (CEM): En termes d'émissions, il est conforme à la norme EN 55022 Classe A, contr?lant efficacement son rayonnement électromagnétique vers l'environnement extérieur et réduisant l'interférence avec les équipements électroniques environnants. En termes d'immunité, il répond à la norme EN 55024, résistant à des interférences telles que des transitoires électriques rapides (EFT) de ±2 kV, des surtensions de ±4 kV (port d'alimentation) et un rayonnement radiofréquence de 10 V/m. Cela garantit un fonctionnement stable et une transmission/traitement de données précis même dans des environnements électromagnétiques complexes - tels que les sites industriels avec de nombreuses sources d'interférence électromagnétique forte comme les moteurs et les convertisseurs de fréquence.

• Moyenne de temps entre pannes (MTBF): Vérifié par des tests rigoureux et des applications pratiques, il a un long MTBF. Il maintient des performances stables et fiables pendant un fonctionnement à long terme, réduisant l'entretien de l'équipement et les arrêts de production, et offrant un soutien solide à la continuité de la production industrielle. Les valeurs spécifiques sont conformes aux normes industrielles pertinentes, démontrant la haute fiabilité du module.

4. Paramètres de compatibilité et d'installation

• Contr?leurs compatibles: Il est parfaitement compatible avec les modules d'entrée/sortie de la série 8000 d'Eaton et prend en charge divers appareils ma?tres conformes au protocole Profibus-DP (par exemple, certains produits ma?tres de marques connues telles que Siemens et ABB). Il permet une interconnexion transparente entre les appareils de différentes marques, facilitant la construction de systèmes d'automatisation industrielle diversifiés.

• Méthode d'installation: Il adopte une installation en rack, permettant un montage facile sur des rails DIN standard. Cette méthode d'installation est non seulement s?re et fiable, mais aussi économique en espace, facilitant la disposition et l'installation de l'équipement dans des espaces limités tels que les armoires de commande industrielles. De plus, il prend en charge le hot-swapping (nécessite une configuration de rack hot-swap). Si un module tombe en panne pendant le fonctionnement du système, il peut être remplacé directement sans arrêter le système, améliorant considérablement l'efficacité de l'entretien du système et sa disponibilité.

III. Caractéristiques fonctionnelles

1. Fonction de connexion de communication efficace

2. Fonction de diagnostic de pannes puissante

3. Fonction de configuration flexible

4. Fonction d'adaptation environnementale exceptionnelle
