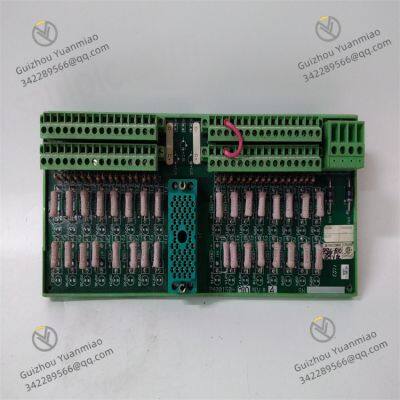

TRICONEX 9668 7400172-110 3000590-110 Terminal Board

I. Aper?u

Le TRICONEX 9668 adopte une architecture triple redondante renforcée de grade industriel de dimensions 160mm×100mm×45mm. Il est compatible avec les racks standard 3U (10 emplacements/16 emplacements) de la série TRICONEX Tricon et prend en charge l'expansion parallèle de plusieurs modules (jusqu'à 12 modules), répondant aux besoins d'acquisition de signaux des grands systèmes de sécurité. Le c?ur du module adopte une conception de ? trois canaux d'acquisition indépendants + vote central ?. Chaque canal d'entrée est équipé d'un circuit d'isolation de signal indépendant et d'un convertisseur AD, associé à une puce de communication redondante dédiée, réalisant la triple redondance dans l'ensemble de la cha?ne ? acquisition - transmission - diagnostic ?. Le bo?tier est fabriqué en matériau alliage ignifuge de classe UL94 V-0 avec une protection IP20 et a un filtre à poussière intégré et un revêtement anti-brouillard salin pour améliorer la protection contre la poussière et la corrosion dans les environnements marins. Il a une plage de température de fonctionnement de -40℃~70℃ et une humidité relative de 5%~95% (sans condensation), ce qui le rend compatible avec les plates-formes pétrolières et gazières polaires à basse température et les unités de raffinage à haute température. Intérieurement, il adopte une conception de ? isolation indépendante au niveau du canal + blindage électromagnétique au niveau du module ?. La tension d'isolation entre chaque canal d'entrée et le bus de la carte mère est ≥2,5kVrms, et il a une protection ESD de ±8kV (décharge dans l'air), résistant efficacement aux fortes interférences électromagnétiques sur les sites industriels (telles que les convertisseurs de fréquence haute tension et les chocs de démarrage des grands moteurs). Le temps moyen entre pannes (MTBF) est ≥250 000 heures (selon la norme Telcordia à 25℃). Il est compatible avec le logiciel de programmation TRICONEX TriStation 1131, prend en charge la connexion transparente avec les contr?leurs SIS Tricon, répond aux exigences de certification de sécurité SIL 3 et réduit la difficulté d'intégration du système.

II. Paramètres techniques

1. Paramètres électriques et d'entrée

2. Paramètres de redondance et de sécurité

3. Paramètres environnementaux et de fiabilité

III. Caractéristiques fonctionnelles

1. Conception de tolérance aux pannes triple redondante

• Acquisition indépendante sur trois canaux: Chacun des 16 signaux d'entrée est équipé de 3 canaux d'acquisition indépendants (y compris des convertisseurs AD indépendants et des circuits d'isolation). Les données acquises sont transmises en temps réel à l'unité de vote central, évitant la perte de signal causée par une panne d'un canal unique. Dans la commande des réacteurs des usines d'éthylène, si un canal d'acquisition du signal de surpression tombe en panne, les 2 autres canaux peuvent toujours collecter les signaux normalement. Le système juge de la validité du signal grace à la logique de vote ? 2 sur 3 ?, sans affecter l'action d'interlock de décompression d'urgence.

•


• Logique de vote flexible: Il prend en charge deux modes de vote : ? 2 sur 3 ? (2oo3) et ? 1 sur 3 ? (1oo3), qui peuvent être configurés via le logiciel selon les besoins du scénario. Dans les systèmes de refroidissement des centrales nucléaires, le mode ? 2 sur 3 ? (l'action n'est déclenchée que lorsque les signaux de 2 canaux ou plus sont cohérents) est adopté pour réduire le risque d'actions fausses; Dans le système d'arrêt des têtes de puits pétroliers et gaziers, le mode ? 1 sur 3 ? (l'action est déclenchée par un signal d'un canal) est adopté pour améliorer la vitesse de réponse d'urgence.
• Auto - blocage et alerte en cas de panne: Lorsqu'un circuit ouvert, un court - circuit ou une dérive de signal d'un canal unique est détecté, le canal défectueux est automatiquement bloqué, et les informations de panne sont envoyées au contr?leur en même temps. Le personnel d'exploitation et de maintenance peut localiser le canal défectueux (par exemple, ? Panne de circuit ouvert sur le canal 8 ?) via l'HMI et effectuer la réparation du canal sans arrêter le système, augmentant la disponibilité du système à 99,999%.

2. Acquisition de signaux de sécurité haute précision

• Réponse à faible latence: Le temps de réponse du signal est ≤10ms (valeur typique 5ms), beaucoup plus rapide que les modules double redondants traditionnels (temps de réponse ≥20ms), répondant aux exigences de réponse rapide des scénarios d'interlock d'urgence. Dans l'interlock de surpression du réacteur, lorsque la pression atteint le seuil de surpression (par exemple, 10MPa), le module collecte le signal de surpression et l'envoie au contr?leur en moins de 5ms, et le contr?leur déclenche l'action de la vanne de décompression en moins de 10ms. Le temps total de réponse est ≤15ms, évitant la surpression et la perte de contr?le du réacteur.

•


• Configuration d'antirebond adaptative: Il prend en charge un temps d'antirebond ajustable via le logiciel de 1 - 100ms, s'adaptant à différents types de dispositifs d'entrée. Pour les interrupteurs de pression mécaniques (temps de rebond 5 - 10ms), un temps d'antirebond de 10ms est configuré pour éviter les fausses alertes causées par le rebond des contacts; Pour les détecteurs de flamme optiques (temps de rebond ≤1ms), un temps d'antirebond de 1ms est configuré pour garantir l'acquisition rapide des signaux d'incendie.
• Compatibilité de signaux à large plage: Il prend en charge l'entrée de contact humide 24V DC et de contact sec sans tension, sans avoir besoin de modules de conversion de signaux supplémentaires, s'adaptant aux interrupteurs de sécurité, boutons, détecteurs et autres dispositifs courants sur les sites industriels. Dans le système de sécurité des salles blanches de l'industrie pharmaceutique, il peut collecter simultanément 12 canaux de signaux de boutons d'arrêt d'urgence à contact sec et 4 canaux de signaux d'alarme de haute température à contact humide, simplifiant le cablage et la configuration du système.
