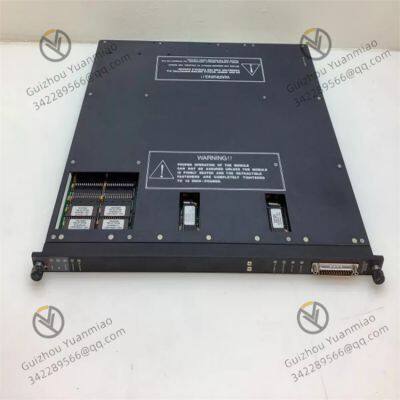

Composants clés du système d'instrumentation de sécurité TRICONEX 4508

Composants clés du système d'instrumentation de sécurité TRICONEX  4508

I. Positionnement central des fonctions de communication numérique

• Interaction de données bidirectionnelle entre les appareils de terrain et les systèmes de contr?le: Collecter les signaux numériques des capteurs, actionneurs et autres appareils, et transmettre les commandes de contr?le à la couche de terrain.

• Collaboration multi-appareil et interverrouillage de sécurité: Dans les applications de sécurité de niveau SIL 3, garantir qu'il n'y a pas de distorsion ou de retard dans la transmission des signaux numériques, en supportant les réponses en temps réel pour les fonctions de sécurité telles que les systèmes d'arrêt d'urgence (ESD) et les systèmes de surveillance de feu et de gaz (F&G).

• Intégration inter-système et conversion de protocoles: S'adapter à divers protocoles de communication de terrain industriel, résoudre les problèmes de compatibilité des appareils de différents fabricants et améliorer l'efficacité d'intégration du système.

•


II. Protocoles de communication numérique pris en charge

1. Protocoles de bus de terrain industriel

• Protocole HART:
  Utilisé pour la communication bidirectionnelle entre les instruments intelligents et les systèmes de contr?le, en supportant la superposition de signaux numériques sur les signaux analogiques de 4-20mA pour réaliser la configuration des paramètres des appareils et la transmission d'informations de diagnostic. Par exemple, il peut être interfacé avec des appareils intelligents tels que les transmetteurs de pression et les capteurs de température pour obtenir des données en temps réel et l'état des appareils.

• Modbus RTU/ASCII:
  Couramment utilisé dans la communication série des appareils industriels, en supportant la transmission de données en mode ma?tre-esclave. Adapté aux scénarios de faible vitesse et de courte distance (tels que l'interconnexion des appareils dans les armoires de contr?le), il peut lire les données numériques des appareils tels que les débitmètres et les contr?leurs de vannes.

• CANopen:
  Un protocole de bus de terrain adapté au contr?le en temps réel, avec une haute capacité anti-interférence et des mécanismes de détection d'erreurs. Il peut être utilisé pour connecter des modules d'entrée/sortie distribués ou des appareils de contr?le de mouvement, en garantissant les réponses en temps réel des systèmes de sécurité.

2. Protocoles de communication liés à la sécurité

• Safety over EtherCAT (SoE):
  Un protocole de communication de sécurité basé sur le bus EtherCAT, qui peut transmettre des données standard et des données liées à la sécurité sur la même liaison physique, répondant aux exigences de temps réel et de fiabilité des systèmes de niveau SIL 3. Il peut être utilisé pour l'interconnexion haute vitesse entre les modules et les contr?leurs de sécurité.

• PROFINET Safety:
  En combinant l'Ethernet industriel PROFINET avec des protocoles de sécurité, il prend en charge la connexion d'appareils de sécurité, en garantissant le déclenchement rapide des réponses de sécurité (telles que l'arrêt) en cas de détection d'erreurs lors de la communication.

3. Protocoles Ethernet industriels

• EtherNet/IP:
  Un protocole de communication industriel basé sur Ethernet, en supportant la transmission de données en temps réel et l'interconnexion du réseau au niveau de l'appareil. Il peut être interfacé avec des PLC, des systèmes SCADA ou des ordinateurs h?tes pour réaliser la surveillance à distance et l'interaction de données.

• Modbus TCP:
  En transmettant le protocole Modbus sur Ethernet, adapté à la communication de moyenne à longue distance (telle que l'interconnexion des appareils entre les ateliers). Il peut emballer les signaux numériques de terrain et les transmettre au serveur du système de contr?le.

•


III. Caractéristiques techniques des fonctions de communication numérique1. Conception de haute fiabilité

• Redondance matérielle: Peut adopter des interfaces de communication à double canal (telles que des ports Ethernet doubles), en supportant la commutation en mode chaud pour éviter les interruptions de communication causées par des pannes de liaison unique, conformément aux exigences de redondance des systèmes SIS.

• Mécanismes de vérification d'erreurs: Intègre des fonctions telles que la vérification CRC et la vérification de parité pour détecter en temps réel les erreurs de bits dans la transmission de données et garantir l'intégrité des données grace à des mécanismes de retransmission.

• Capacité anti-interférence: Les interfaces de communication ont une isolation électrique (telle que l'isolation par optocoupleur) pour réduire les interférences électromagnétiques (EMI) et les effets de boucle de terre, en s'adaptant à des environnements industriels de terrain complexes (tels que les scénarios d'interférence électromagnétique forte dans les usines pétrochimiques).

2. Performance en temps réel et déterministe

• Cycle de communication optimisé: Prend en charge des taux de mise à jour de données au niveau de la milliseconde (tels que ≤10ms), répondant aux exigences strictes en temps réel des systèmes d'interverrouillage de sécurité (telles que la transmission rapide des signaux d'arrêt d'urgence).

• Planification par priorité: Assigne une haute priorité aux données liées à la sécurité (telles que les signaux de défaillance d'appareil), en garantissant que les informations critiques sont transmises en premier lors de la congestion de communication pour éviter les retards de réponse.

3. Certification et conformité en matière de sécurité

• Conformité aux normes de sécurité fonctionnelle: Peut être certifié selon la norme IEC 61508 SIL 3, en garantissant que les capacités de détection et de tolérance aux pannes lors de la communication répondent aux exigences de niveau d'intégrité de sécurité.

• Chiffrement et protection des données: Prend en charge le chiffrement SSL/TLS dans la communication Ethernet industrielle pour empêcher la manipulation des données ou les attaques malveillantes, en s'adaptant aux besoins de sécurité informatique dans les scénarios d'Internet industriel.

•


IV. Scénarios d'application typiques1. Systèmes d'interverrouillage de sécurité pour les usines pétrochimiques

• Scénario: Dans une unité de craquage d'éthylène, le module 4508 collecte les signaux numériques des capteurs de pression et des transmetteurs de température via le protocole HART et les transmet en temps réel au contr?leur de sécurité. Lorsque les paramètres de procédé dépassent les limites, il envoie des commandes d'arrêt aux vannes d'arrêt d'urgence via le protocole PROFINET Safety, en réalisant des réponses de sécurité au niveau de la milliseconde.

• Valeur: Garantit une communication numérique fiable entre plusieurs appareils, en évitant les accidents de sécurité causés par des retards de communication.

2. Surveillance à distance des pipelines de gaz naturel

• Scénario: Transmet les données numériques des capteurs de débit et des appareils de détection de fuite le long du pipeline vers la salle de contr?le centrale via le protocole EtherNet/IP, prend en charge la configuration à distance des paramètres des appareils (tels que les seuils de débit) et est interfacé avec le système SCADA via Modbus TCP pour générer des rapports de surveillance en temps réel.

• Valeur: Permet la gestion centralisée des appareils multi-n?uds à longue distance, en réduisant les co?ts d'inspection manuelle.

3. Surveillance de l'état des équipements pour les hauts-fourneaux métallurgiques

• Scénario: Connecte des appareils numériques tels que les capteurs de surveillance de température des hauts-fourneaux et les capteurs de vibration via le protocole CANopen, collecte en temps réel les données d'état de fonctionnement des équipements (telles que la température des paliers et la vitesse de rotation) et les transmet au système de maintenance prédictive via l'interface de communication du module 4508 pour fournir des alertes précoces des défaillances des équipements.

• Valeur: Permet une surveillance précise de l'état de santé des équipements grace à la communication numérique, en améliorant la continuité de production.
