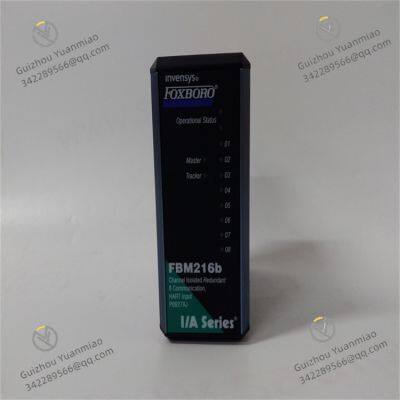

FOXBORO FBM216b P0927AJ Module d'interface d'entrée redondant de communication

Prix FOB

Négociable / Piece

1 Piece(Min. Commande)

Conditions de paiementT/T PayPal Western Union

Demander un échantillon Demande personnalisée Demander des Catalogues Gratuits

Contactez-nous maintenant

Obtenir le prix le plus bas

Vous pourriez aimer

Détails du produit

Operating Voltage	24VDC		Operating Temperature	-40°C à 80°C
Input Range	4-20mA

Description du produit

FOXBORO FBM216b Communication Redundant Input Interface Module

FOXBORO FBM216b P0927AJ

Aper?u

Ce module est principalement utilisé pour collecter les signaux numériques du protocole HART dans les systèmes de contr?le de processus industriels. Il peut recevoir des signaux analogiques de 4 à 20 mA, et chaque canal a une isolation électrique, ce qui améliore efficacement la capacité anti-bruit.

Caractéristiques fonctionnelles

Haute précision: La précision de mesure atteint jusqu'à ±0,1 %, et la résolution peut atteindre 0,001 % de la plage, adapté aux scénarios industriels nécessitant un contr?le précis.
Multifonctionnalité: Prend en charge les entrées/sorties analogiques, les entrées/sorties numériques et la communication selon le protocole HART. Il peut collecter les données de mesure des appareils utilisant le protocole HART, obtenir les informations de diagnostic des appareils HART et utiliser les données collectées pour le contr?le du processus.
Haute fiabilité: Adopte une conception redondante, des matériaux de haute qualité et des procédés de fabrication. Chaque canal est électriquement isolé, permettant un fonctionnement stable dans des environnements industriels difficiles.
Fortes capacités de communication: Prend en charge plusieurs protocoles de communication tels que Modbus RTU, Foundation Fieldbus H1 et Profibus DP, facilitant l'intégration avec d'autres appareils et systèmes.

Paramètres techniques

Plage d'entrée : 4 - 20 mA
Plage de sortie : 0 - 10 V CC
Précision : ±0,15 % de la plage
Taux de mise à jour : 250 ms
Charge : 2 kΩ
Tension d'alimentation : 24 V CC
Consommation d'énergie : 24 V CC, 200 mA
Température de fonctionnement : -40 °C à 80 °C
Température de stockage : -40 °C à 85 °C
Humidité : 0 à 95 % HR, non condensante
Vibration : 0,05 g rms, 10 à 500 Hz
Choc : 15 g, onde semi-sinuso?dale de 20 ms
Nombre de canaux : 8

Principe de fonctionnementI. Positionnement global et architecture du système

Le FOXBORO FBM216b P0927AJ est un module d'entrée analogique à 16 canaux (module AI) du système FOXBORO I/A Series d'Emerson, principalement utilisé pour collecter divers signaux analogiques (tels que la température, la pression, le débit, etc.) dans le contr?le de processus industriel et les convertir en signaux numériques pour les transmettre au contr?leur (module CPU) afin d'atteindre la surveillance en temps réel des données et le contr?le en boucle fermée. Son architecture de base suit une conception modulaire de ? collecte de signaux - conditionnement - conversion - transmission - diagnostic ?, adaptée aux scénarios industriels complexes tels que le pétrochimique, l'énergie et la métallurgie.

II. Analyse des principes de fonctionnement essentiels par module

Collecte de signaux et conception de l'interface d'entrée

Types de signaux d'entrée:
Prend en charge divers signaux analogiques de normes industrielles, notamment :

Signaux de courant de 4 à 20 mA (les plus couramment utilisés, avec une forte capacité anti-bruit) ;
Signaux de tension de 0 à 5 V, 1 à 5 V ;
Signaux de capteurs de température tels que les détecteurs de température à résistance (RTD) et les thermocouples (TC) (nécessitant des blocs de bornes adaptés).

Configuration de l'interface et des bornes:
16 canaux d'entrée indépendants adoptent une conception de bornes isolées (telle que le bloc de bornes P0914TA). Chaque canal peut être configuré individuellement pour les types de signaux, prenant en charge une entrée différentielle ou simple pour éviter les interférences entre les canaux.
Scénario de collecte typique:
Exemple : La pression dans la canalisation est convertie en un signal de 4 à 20 mA par un transmetteur de pression et connectée au canal correspondant du FBM216b pour réaliser la collecte en temps réel des données de pression.

Conditionnement de signaux et traitement anti-bruit

Filtrage matériel et protection:

Les signaux d'entrée traversent d'abord un circuit de filtre RC pour éliminer les interférences électromagnétiques haute fréquence (telles que le bruit généré par les convertisseurs de fréquence et le démarrage/arrêt des moteurs) ;
Des diodes de protection contre les surtensions intégrées (telles que les tubes TVS) empêchent les surtensions (telles que les foudres et les pannes d'équipement) d'endommager le module ;
Des transformateurs d'isolation ou des circuits d'isolation par optocoupleur réalisent l'isolation électrique entre les canaux (tension d'isolation généralement ≥ 500 V CC) pour éviter les effets de boucle de masse.

Traitement de linéarisation de signaux:
Pour les signaux non linéaires (tels que les thermocouples et les RTD), le module a des circuits de linéarisation matériels intégrés ou utilise des algorithmes logiciels (tels que l'ajustement polynomial) pour l'étalonnage afin d'assurer la précision de conversion des signaux.

Conversion A/D et traitement de signaux numériques

C?ur de la conversion analogique-numérique:
Adopte un convertisseur A/D de type Σ-Δ haute précision (résolution généralement de 16 bits ou plus) pour convertir les signaux analogiques en quantités numériques (par exemple, 4 - 20 mA correspond à des valeurs numériques de 0 - 32767). Le taux de conversion est ajustable selon la configuration du canal (par exemple, 10 - 100 échantillons par seconde) pour répondre aux exigences en temps réel dans différentes conditions de travail.
Logique d'échantillonnage et de quantification:

Echantillonnage multiplexé temporel multi-canal : Le multiplexeur analogique (MUX) sélectionne séquentiellement chaque canal, combiné avec le circuit d'échantillonnage et de maintien (S/H) pour garantir qu'il n'y a pas de distorsion de signal ;
Compensation d'erreur de quantification : Des coefficients d'étalonnage (tels que le décalage à zéro et le gain à pleine échelle) sont utilisés pour corriger les erreurs de conversion A/D, prenant en charge l'étalonnage manuel ou automatique (par exemple, via le logiciel du système I/A Series).

Transmission de données et protocoles de communication

Communication sur le bus interne:
Le FBM216b communique avec le contr?leur (tel que le PM630) via le bus série haute vitesse (tel que le bus S2I) du système FOXBORO I/A Series. Le format de transmission est une structure de trame numérique, incluant l'adresse du canal, la valeur des données, les indicateurs d'état et d'autres informations. Le débit de communication est généralement de 1 - 10 Mbps pour assurer la performance en temps réel des données (retard ≤ 10 ms).
Protocoles et interaction de données:

Suivit le protocole de communication propriétaire d'Emerson et prend en charge la configuration redondante du bus (telle que la tolérance aux pannes du double bus) pour améliorer la fiabilité du système ;
La transmission de données adopte un mécanisme de ? rafra?chissement périodique + déclenchement d'événement ? : dans des conditions normales, les données sont téléchargées à une période fixe (par exemple, 100 ms) ; lorsque le signal dépasse la limite, la transmission d'interruption est immédiatement déclenchée pour répondre rapidement aux anomalies.
