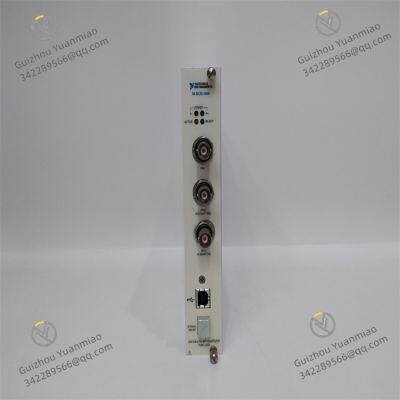

NI SCXI-1600 Module d'acquisition de données 16 bits

Prend en charge l'échantillonnage synchrone multi-canaux avec un taux d'échantillonnage maximal de 100 kS/s, adapté pour la surveillance en temps réel de signaux dynamiques (par exemple, vibrations, ondes acoustiques).

Equipé d'un convertisseur analogique-numérique (CAN) 16 bits pour une haute résolution, capturant les subtiles variations de signal pour répondre aux exigences de mesure haute précision.

En tant que module de chassis du système SCXI (Signal Conditioning eXtensions for Instrumentation), il fonctionne avec les modules de conditionnement de signal de la série SCXI (par exemple, SCXI-1125, SCXI-1326) pour réaliser le prétraitement du signal tel que l'amplification, le filtrage et l'isolation.

Prend en charge différents types de signaux, y compris l'entrée analogique (AI), l'entrée/sortie numérique (DIO), les compteurs/horloges, s'adaptant aux connexions avec des capteurs (par exemple, thermocouples, jauges de contrainte, accéléromètres) et des actionneurs.

Fournit une isolation électrique de 250Vrms entre les canaux et par rapport à la masse, empêchant les interférences en mode commun et les boucles de masse, adapté pour les environnements industriels haute tension.

La structure blindée réduit les interférences électromagnétiques (EMI) et les interférences radiofréquences (RFI), assurant la stabilité du signal.

Connecte des capteurs de vibrations pour surveiller l'état de fonctionnement des moteurs, des ventilateurs, etc., analysant l'usure de l'équipement, le déséquilibre et autres pannes grace à l'acquisition en temps réel des signaux de vibrations.

Collabore avec des capteurs de température (par exemple, thermocouples) pour surveiller la distribution de température dans les fours industriels et les pipelines, permettant le contr?le du processus et l'alerte précoce de sécurité.

Acquiert des signaux acoustiques dans les laboratoires acoustiques pour l'analyse du spectre de bruit ; mesure les signaux des jauges de contrainte dans les expériences de mécanique des matériaux pour étudier les caractéristiques de contrainte des matériaux.

Utilisé dans les tests des moteurs automobiles pour acquérir de manière synchrone des signaux multi-canaux (vitesse, couple, température, etc.) pour l'optimisation des performances du moteur.

Connecte des capteurs de pression et de débit pour surveiller en temps réel les paramètres de processus (par exemple, pression de la machine de moulage par injection, débit de matériau de la ligne d'assemblage), fournissant des données pour le contr?le de qualité.

Acquiert les signaux de tension et de courant des équipements électriques pour analyser les composantes harmoniques et la qualité de l'énergie ; surveille les caractéristiques de sortie des panneaux solaires et des éoliennes pour optimiser la gestion de l'énergie.

Entrée frontale: Les signaux des capteurs externes (tension, courant, charge, etc.) sont connectés via des blocs de bornes tels que SCXI-1325/1326 et prétraités par des modules de conditionnement de signal (par exemple, amplificateur SCXI-1122, filtre SCXI-1140).

Conversion analogique-numérique: Les signaux analogiques conditionnés entrent dans le CAN du SCXI-1600, se convertissant en quantités numériques et stockées temporairement dans les buffers embarqués.

Transmission de données: Les signaux numériques sont transmis à l'h?te (par exemple, PC) via le bus SCXI pour l'analyse en temps réel, le stockage ou l'affichage par le logiciel (par exemple, LabVIEW).

Entra?ne tous les CAN des canaux avec une source d'horloge unifiée pour assurer des moments d'échantillonnage cohérents pour les signaux multi-canaux, évitant le déphasage - adapté pour les scénarios nécessitant une analyse temporelle (par exemple, analyse du spectre de signaux de vibrations).

Architecture matérielle: Le SCXI-1600 est installé dans un chassis SCXI (par exemple, SCXI-1000), obtenant l'énergie et les buses de communication (par exemple, interfaces PXI, PCI ou USB) via le plan de fond du chassis.

Contr?le logiciel: Configure les paramètres d'acquisition (taux d'échantillonnage, plage, mode de déclenchement, etc.) en utilisant le pilote NI-DAQmx, et développe des programmes de traitement de données avec LabVIEW ou le langage C pour l'acquisition et l'analyse automatisées.
