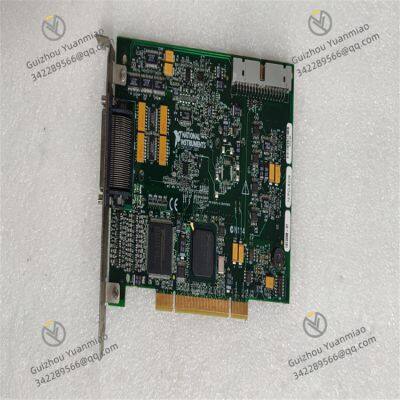

NI PCI-6229 Carte d'acquisition de données multifonctionnelle

Résolution ADC de 16 bits: Avec une plage dynamique de 98 dB, il capture les signaux faibles de niveau microvolt (par exemple, les sorties de capteurs, les signaux bioélectriques), adapté aux scénarios de mesure haute précision.

échantillonnage synchrone multi-canaux: 16 canaux d'entrée analogique prennent en charge l'échantillonnage synchrone jusqu'à 1,25 MS/s (canal unique), répondant aux exigences pour les signaux haute fréquence ou la surveillance parallèle multi-canaux (par exemple, l'analyse de vibration, la capture de signaux transitoires).

24 entrées/sorties numériques (compatibles TTL/CMOS) avec déclenchement par interruption, adaptées au contr?le logique numérique ou à la simulation de protocole de communication (par exemple, UART, SPI).

3 compteurs/horloges de 32 bits avec une fréquence de comptage maximale de 80 MHz, prenant en charge le comptage d'impulsions, la génération de PWM et la mesure de largeur d'impulsion.

16 entrées analogiques (plages sélectionnables : ±10 V, ±5 V, ±1 V, ±0,5 V) prennent en charge l'acquisition de signaux de tension à large plage.

2 sorties analogiques (±10 V, résolution de 16 bits) avec un taux de mise à jour jusqu'à 1,25 MS/s pour l'excitation de signaux ou la génération de formes d'onde.

Entrées/Sorties analogiques:

Entrées/Sorties numériques et compteurs:

Déclenchement et synchronisation: Prend en charge le déclenchement analogique (bord/fenêtre), le déclenchement numérique (niveau TTL), la synchronisation d'horloge externe et le redéclenchement, s'adaptant à l'acquisition collaborative multi-appareil (par exemple, la synchronisation avec des oscilloscopes, des modules DAQ).

Interface bus PCI: Bus PCI de 32 bits/33 MHz avec technologie DMA permet des taux de transmission en temps réel jusqu'à 132 Mo/s, adapté à l'acquisition continue de grands flux de données.

écosystème logiciel: Compatible avec les environnements de développement comme LabVIEW, MATLAB, Python et C++; programmable via le pilote NI-DAQmx, prenant en charge les systèmes Windows (7/10) et Linux.

Analyse de vibration haute fréquence: Acquiert de manière synchrone les signaux de vibration haute fréquence (par exemple, les formes d'onde d'impact inférieures à 100 kHz) de moteurs, ventilateurs, etc., combiné avec l'analyse FFT pour l'alerte précoce de panne.

Contr?le en boucle fermée: Acquiert les signaux de capteurs de température et de pression, mettant en ?uvre le contr?le PID via les sorties analogiques (par exemple, les systèmes de contr?le de température précis, l'ajustement d'équipements hydrauliques).

Expériences en physique et en acoustique: Acquiert les signaux acoustiques ultrasoniques et transitoires (par exemple, les signaux d'écho dans le contr?le non destructif de matériaux) pour analyser les caractéristiques de forme d'onde et les lois de propagation.

Test d'intégrité de signal électronique: Acquiert le jitter d'horloge et les caractéristiques de bord des circuits numériques haute vitesse pour évaluer la qualité du signal dans la conception de PCB.

Simulation de protocole de communication: Simule les protocoles de communication haute vitesse comme SPI et I2C via les entrées/sorties numériques pour tester la compatibilité de synchronisation des interfaces de puce.

Calibration dynamique de capteurs: Fournit des signaux d'excitation haute fréquence pour les capteurs d'accélération et de pression, acquiert de manière synchrone les données de sortie pour compléter la calibration des caractéristiques de réponse dynamique.

Cha?ne de signal analogique: Les signaux d'entrée subissent un filtrage anti-repliement, sont convertis en signaux numériques par un ADC de 16 bits, et réalisent le filtrage, la mise à l'échelle et la mise en mémoire tampon en temps réel via FPGA, prenant en charge l'acquisition sans distorsion des signaux haute fréquence.

Traitement de signal numérique: Les modules d'entrée/sortie numérique et de compteur mettent en ?uvre une réponse de déclenchement haute vitesse grace à la logique matérielle, adapté aux applications sensibles au temps (par exemple, la mesure de largeur d'impulsion).

Transmission de données: Transmet les données via le bus PCI ou la technologie DMA, prenant en charge le stockage en temps réel des flux de données haute fréquence en mode d'acquisition continue (par exemple, l'enregistrement ininterrompu à un taux d'échantillonnage de 1 MS/s).

Matériel: Compatible avec les ordinateurs de bureau ou industriels équipés de fentes PCI standard, combinable avec d'autres modules PCI NI (par exemple, la carte de sortie analogique PCI-6733) pour construire des systèmes de test haute fréquence.

Logiciel: Permet la programmation multi-plateforme via le pilote NI-DAQmx, prenant en charge le développement graphique LabVIEW et les interfaces textuelles Python/C++ pour une intégration facile dans les plates-formes de test automatisées.
