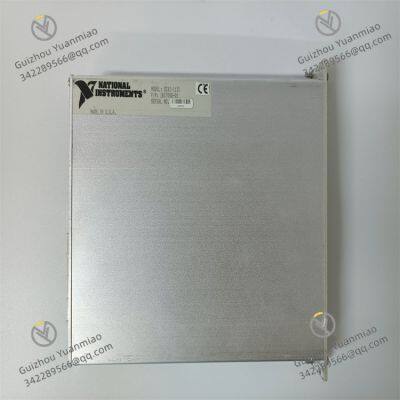

NI SCXI-1121 Module d'entrée universel à 4 canaux

Excitation et configuration de pont:

Amplification de signal haute précision:

Linéarisation et calibration:

Isolation électrique de 2500V rms intégrée entre les canaux et entre les canaux et la terre supprime efficacement le bruit de boucle de masse et les interférences en mode commun, adaptée pour les environnements électromagnétiques forts (par exemple, près de moteurs et d'équipements haute tension).

Intègre un filtre passe-bas de Bessel du quatrième ordre avec des fréquences de coupure sélectionnables de 10Hz, 100Hz, 1kHz ou 10kHz pour filtrer le bruit haute fréquence (tel que les vibrations mécaniques et les interférences d'alimentation).

Les canaux d'entrée peuvent supporter une tension de ±40V sans dommage, s'adaptant aux environnements de cablage complexes dans les domaines industriels.

Prend en charge l'insertion dans des chassis à 8 emplacements tels que le SCXI-1000. Un seul module fournit 4 canaux différentiels indépendants, chacun pouvant être configuré indépendamment pour le type de pont et les paramètres d'excitation avec isolation mutuelle entre les canaux.

Se connecte sans effort aux appareils DAQ NI (tels que les séries PCIe, USB et PXI) via des cables SCXI-1324, prenant en charge le plug-and-play et le hot swapping pour une expansion de système pratique.

Avantage: Installation mixte de SCXI-1121 (conditionnement de contrainte), SCXI-1102 (conditionnement de thermocouple), SCXI-1180 (conditionnement de courant) et d'autres modules dans le chassis SCXI s'adapte à l'acquisition synchrone de plusieurs types de signaux tels que la contrainte, la température et le courant.

Cas: Dans un système d'essai de moteur automobile, acquiert simultanément la contrainte de la culasse (SCXI-1121), la température du bloc-cylindres (SCXI-1102) et le courant d'injection de carburant (SCXI-1180), réalise un conditionnement unifié via le même chassis et utilise LabVIEW pour analyser de manière synchrone la relation de couplage entre les contraintes mécaniques et les effets thermiques.

Fonction: En utilisant la bibliothèque de pilotes SCXI de LabVIEW, configuration en un clic des paramètres du module (tels que le type de pont, la tension d'excitation, le gain, la fréquence du filtre), affichage en temps réel des formes d'onde de contrainte, génération de graphiques de tendance et support pour le développement d'algorithmes personnalisés (tels que les alarmes de seuil de contrainte et la prédiction de la durée de vie en fatigue).

Spécifications de cablage:

Calibration et configuration:

Fluctuations anormales des valeurs mesurées:

Bruit de signal élevé:

Spécialisation: Spécialement con?u pour les jauges de contrainte et les capteurs de type pont, prenant en charge plusieurs configurations de pont sans circuits de conversion de signal supplémentaires ;

Haute précision: La précision de mesure de contrainte atteint ±0,05% FSR, et le traitement de linéarisation s'adapte aux exigences de tests mécaniques précis ;

Flexibilité: Intégration approfondie avec le matériel NI et LabVIEW prend en charge l'acquisition synchrone multicanale et le développement d'algorithmes personnalisés, s'adaptant aux scénarios d'application complexes dans la recherche de laboratoire et les domaines industriels.
