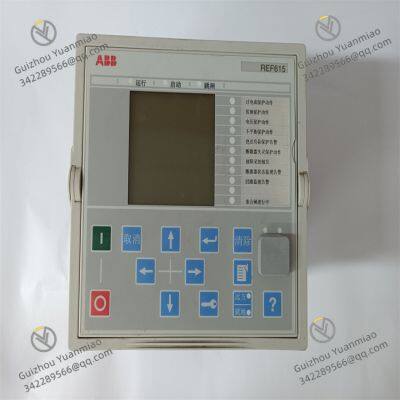

ABB REF615C_C HCFFAEAGANB2BAN1XC Relais de protection intégré

Affiliation au modèle: Le REF615C_C appartient à la série ABB Relion de relais de protection numériques, spécialement con?u pour la protection et le contr?le des transformateurs dans les systèmes électriques de moyenne et haute tension. C'est un modèle amélioré de la série REF615.

Positionnement du produit: En tant que dispositif électronique intelligent (IED), il intègre les fonctions de protection différentielle des transformateurs, de protection de secours, de mesure, de contr?le et de communication. Il prend en charge les applications dans les postes de transformation traditionnels et les postes de transformation numériques (IEC 61850), adapté aux scénarios de protection des transformateurs électriques avec des niveaux de tension allant de 10kV à 220kV.

Protection différentielle optimisée: Prend en charge la protection différentielle multi-c?té (correction de phase pour les transformateurs connectés en Y/Δ), avec un algorithme d'identification du courant de saturation intégré (coefficient de freinage harmonique secondaire réglable) pour éviter les mauvaises man?uvres lors de la mise sous tension du transformateur.

Protection intégrée des grandeurs non électriques: Accède directement aux signaux de grandeurs non électriques tels que les relais de gaz et les soupapes de décompression pour réaliser une surveillance complète du niveau d'huile du transformateur, de la température de l'huile et des fautes internes.

Protection contre la surexcitation: Calcule via le rapport V/Hz pour prévenir la saturation du noyau et la surchauffe causées par la surtension ou le fonctionnement à basse fréquence du transformateur.

Prend en charge le protocole de communication IEC 61850, permettant de se connecter aux unités de fusion (MU) et aux terminaux intelligents (ST), adapté aux architectures des postes de transformation numériques ;

Prend en charge la transmission rapide du signal d'ouverture GOOSE (temps de réponse ≤2ms) pour répondre à la nécessité d'éliminer rapidement les fautes du transformateur.

Le panneau avant est équipé d'un écran tactile couleur de 4,3 pouces, prenant en charge l'affichage des données en temps réel, la modification des paramètres de protection et la consultation des enregistrements d'événements (stockage jusqu'à 1 000 événements) ;

Réalise la programmation graphique via les outils de configuration ABB Relion? (tels que le gestionnaire de la série Relion 600), prenant en charge la configuration de blocs logiques personnalisés (tels que les diagrammes en échelle, les diagrammes de blocs fonctionnels).

Le matériel adopte une architecture redondante à double CPU, et les circuits clés (tels que les circuits d'échantillonnage et d'ouverture) subissent une double vérification pour prévenir les mauvaises man?uvres et le refus d'action ;

Fonctions d'autotest intégrées (surveillance de l'état du CPU, de la mémoire, de la liaison de communication), prise en charge de l'autotest régulier, conforme aux normes de sécurité fonctionnelle IEC 61508.

Systèmes électriques: Protection des transformateurs principaux, des transformateurs de poste et des transformateurs de distribution de 10kV à 220kV ;

Scénarios industriels: Protection des grands transformateurs électriques dans les industries telles que la métallurgie, le pétrochimie, l'exploitation minière, etc. (tels que les transformateurs de haut fourneau, les transformateurs redresseurs) ;

énergie renouvelable: Protection des transformateurs élévateurs dans les parcs éoliens/photovolta?ques et des transformateurs de raccordement au réseau dans les stations de stockage d'énergie ;

Installations critiques: Protection des transformateurs dans les scénarios avec des exigences élevées en matière de fiabilité de l'alimentation électrique, telles que les centres de données, les h?pitaux et le transport ferroviaire.

Connecte les CT/PT (transformateurs de courant et de tension de chaque c?té du transformateur) et les disjoncteurs par cablage rigide, re?oit les signaux de grandeurs non électriques tels que les relais de gaz, et réalise les fonctions de protection.

Accède à l'unité de fusion (MU) via fibre optique pour recevoir les valeurs échantillonnées (SMV), contr?le l'ouverture du disjoncteur via les messages GOOSE, et communique avec le système de couche de contr?le du poste de transformation (SCADA).

Se connecte aux systèmes de gestion du réseau intelligent ABB Ability? pour réaliser la surveillance de l'état du transformateur (analyse chromatographique de l'huile, tendance de la température du bobinage), l'alerte précoce des fautes et la dispatching intelligente.

Vérifiez si les rapports de transformation et les polarités des CT de chaque c?té correspondent au cablage du transformateur (tels que les paramètres de correction de phase du cablage Y/Δ) ;

Confirmez si les paramètres de protection différentielle (pente de freinage par rapport, courant de point d'inflexion) correspondent à la capacité du transformateur, et si le coefficient de freinage harmonique secondaire est raisonnable (par défaut 15%~20%).

Vérifiez les connexions des cables réseau et l'état des ports de commutation, et testez la connectivité réseau en utilisant la commande ping ;

Confirmez si l'adresse IP de l'appareil, l'adresse MAC et la configuration du bloc de contr?le GOOSE dans le fichier de configuration IEC 61850 (SCD) sont correctes.

Vérifiez si le cablage des relais de gaz et des capteurs de température est lache ou affecté par l'humidité ;

Si une alerte de niveau d'huile anormal se produit, vérifiez le niveau d'huile réel du transformateur sur place et éliminez les fautes du capteur (telles que le blocage du flotteur).

Correspondance des paramètres du transformateur: Configurez les paramètres de protection différentielle en fonction de la capacité du transformateur, du niveau de tension et du mode de cablage (Y/Δ, Y/Y), en prêtant une attention particulière à la conversion du rapport de transformation du CT et à la correction de phase ;

Accès au signal de grandeurs non électriques: Confirmez le type d'entrée de grandeur non électrique prise en charge par l'appareil (contact sec/grandeur analogique). Si des capteurs de température d'huile (tels que PT100) doivent être connectés, configurez le module d'entrée analogique correspondant ;

Adaptation aux postes de transformation numériques: Si utilisé dans les postes de transformation numériques, confirmez le taux d'échantillonnage de l'unité de fusion (tel que 4000Hz) et le format du message d'ouverture GOOSE avec l'institut de conception à l'avance.
