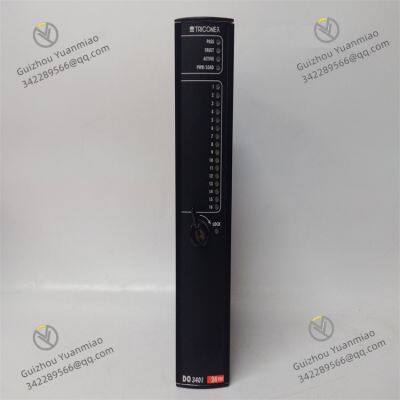

Módulo de salida TRICONEX DO3401

I. Descripción general del producto

II. Características principales

(1) Alta densidad de canales y adaptación flexible a la carga

(2) Dise?o de triple modular redundancia garantiza seguridad y confiabilidad

(3) Mejorada resistencia a interferencias y aislamiento eléctrico

(4) Diagnóstico en tiempo real y alerta temprana de fallos

III. Especificaciones técnicas

(1) Parámetros eléctricos

(2) Parámetros mecánicos y ambientales

• Dimensiones generales: 160mm×120mm×80mm (Largo×Ancho×Alto), compatible con bastidores estándar TRICONEX, instalado con una altura de 2U

• Peso: Aproximadamente 0,9kg, dise?o liviano facilita la inserción/extracción del módulo y la disposición del gabinete

• Rango de temperatura de funcionamiento: -40℃~+70℃, cumpliendo con los requisitos de uso de áreas extremadamente frías (como campos petrolíferos del norte) y talleres de alta temperatura (como fábricas de vidrio)

• Rango de temperatura de almacenamiento: -40℃~+85℃, adaptándose a entornos de transporte y almacenamiento a larga distancia

• Nivel de protección: IP20 (panel frontal), adecuado para la instalación en gabinetes de control industrial

• Resistencia a vibraciones: 5g de aceleración (10Hz~2000Hz), cumpliendo con la norma IEC 60068-2-6

(3) Parámetros de rendimiento

• Tiempo de respuesta de se?al: ≤1ms (desde la recepción de la orden hasta la salida válida)

• Cobertura de diagnóstico: ≥99,9% (diagnóstico de fallos a nivel de canal)

• MTBF (Tiempo medio entre fallos): ≥1.000.000 horas (cumpliendo con la norma MIL-HDBK-217, en un entorno de 25℃)

• Interfaz de comunicación: Compatible con el bus del sistema TRICONEX TMR, tasa de transmisión de datos ≥100Mbps

IV. Funciones y principios de funcionamiento

(1) Proceso de salida de se?al digital

• Recepción y análisis de órdenes: Las órdenes de salida digital emitidas por el sistema de control (como "abrir válvula" y "arrancar motor") se transmiten al DO3401 a través del bus del sistema TRICONEX. La unidad de análisis de órdenes dentro del módulo decodifica las órdenes y confirma el canal de salida y la lógica de acción (salida de nivel alto/bajo) correspondientes a las órdenes.

• Generación de órdenes de triple módulo: Las órdenes analizadas se transmiten de forma sincrónica a tres unidades de control de salida independientes dentro del módulo. Cada unidad de control genera una se?al de nivel digital correspondiente (24V DC/48V DC) en base a las órdenes, y realiza una verificación de consistencia en los tres conjuntos de órdenes a través del bus redundante interno.

•


• Accionamiento y aislamiento de se?al: Las se?ales de órden que pasan la verificación entran en el circuito de accionamiento a nivel de canal, y la capacidad de salida se mejora (corriente máxima de 2A) a través de un chip de amplificación de potencia. Luego, pasan a través de un circuito de aislamiento fotoeléctrico para aislarse de la fuente de alimentación interna del módulo, evitando que las interferencias de las cargas en el lugar entren en el circuito central del módulo.

• Salida y monitoreo de estado: Las se?ales de accionamiento aisladas se transmiten a los actuadores en el lugar a través de terminales de salida. Al mismo tiempo, la unidad de monitoreo de estado del módulo recopila en tiempo real los datos de corriente y voltaje de los canales de salida. Si se detectan anomalías como sobrecarga o cortocircuito, activa inmediatamente el mecanismo de protección y reporta la información del fallo.

(2) Mecanismo de trabajo cooperativo con el sistema TMR

• Sincronización de órdenes: El controlador emite de forma sincrónica órdenes a las tres unidades de control de salida cada 1ms. Las tres unidades generan independientemente se?ales de salida para garantizar que no haya retraso o pérdida en la transmisión de órdenes.

• Tolerancia a fallos: Si un solo canal de salida del DO3401 falla (por ejemplo, un chip de accionamiento quemado), el controlador puede cambiar automáticamente la orden de ese canal a los otros dos canales normales a través de la información de diagnóstico cargada por el módulo, evitando la pérdida de control del actuador.

• Mantenimiento en línea: Sin apagar el sistema TMR, el DO3401 se puede reemplazar en línea a través de intercambio en caliente. El sistema identificará automáticamente el nuevo módulo y completará rápidamente la configuración de parámetros y la sincronización de órdenes. La se?al de salida permanece ininterrumpida durante el proceso de reemplazo, cumpliendo con el requisito de "mantenimiento sin parada" de la producción industrial.
