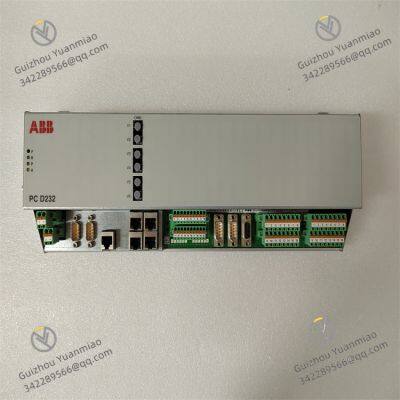

ABB PCD232A 3BHE022293R0101 Módulo de control del excitador

Automatización industrial: Puede utilizarse como un módulo de comunicación o un módulo de relé de salida digital. Como módulo de comunicación, establece conexiones entre diferentes componentes en sistemas de automatización industrial (por ejemplo, PLC, HMIs y otros dispositivos) para el intercambio de datos y el monitoreo en tiempo real. Como módulo de relé de salida digital, recibe se?ales digitales de otros sistemas de control o sensores como entradas, controla las salidas según los estados de entrada y regula la alimentación de energía a dispositivos (por ejemplo, motores, válvulas, luces, calentadores) a través de conmutación.

• Asegúrese de que el dispositivo esté desconectado de la energía para evitar descargas eléctricas o da?os al módulo.

• Lleve una banda antielectrostática en la mu?eca para evitar da?os electrostáticos a los componentes electrónicos.

• Confirme que el entorno de instalación cumpla con los requisitos del módulo (por ejemplo, temperatura, humedad, compatibilidad electromagnética).

• Herramientas básicas (por ejemplo, destornilladores, llaves).

• Cables necesarios (por ejemplo, cables de alimentación, cables de comunicación, cables de se?al).

• Rieles o soportes de montaje del módulo (preparados según el método de instalación).

• Verifique el modelo (asegúrese de que sea PCD232A 3BHE022293R0101) y compruebe si hay da?os físicos o componentes sueltos.

• Confirme que los accesorios estén completos (por ejemplo, bloques de terminales, accesorios de instalación).

• Alinee el módulo con el riel y deslícelo hasta que el mecanismo de enclavamiento se bloquee.

• Acerque los tornillos de fijación en ambos lados del módulo con un destornillador para garantizar una instalación segura.

• Marque las posiciones de los agujeros de montaje en el panel del gabinete de control, haga los agujeros y instale los soportes.

• Inserte el módulo en los soportes y fíjelo con tornillos.

• Confirme los requisitos de alimentación del módulo (por ejemplo, rango de voltaje DC, normalmente 24V DC o según lo especificado en el manual).

• Utilice cables de la calificación adecuada para conectar los terminales de alimentación (tenga en cuenta la polaridad positiva/negativa para evitar conexiones inversas).

• Se?ales de E/S: Conecte cables de se?al (por ejemplo, se?ales de corriente/voltaje, contactos de relé) a sensores, actuadores u otros dispositivos según las funciones del módulo (por ejemplo, control de excitación, salida digital).

• Interfaces de comunicación (por ejemplo, Ethernet, RS-485): Utilice cables blindados para conectarse a PLC, computadoras de supervisión u otros dispositivos de comunicación, asegurando una correcta conexión a tierra para reducir la interferencia.

• La carcasa metálica del módulo debe estar conectada a tierra de manera confiable (línea PE) para evitar que la interferencia electromagnética afecte el funcionamiento normal.

• Vuelva a verificar todos los cableados para asegurarse de que sean correctos, sin cortocircuitos, conexiones sueltas o cableado incorrecto (especialmente para la polaridad de alimentación y se?al).

• Compruebe que el módulo esté instalado de manera segura y que los bloques de terminales estén apretados.

• Aplique alimentación y observe las luces indicadoras del módulo (consulte el manual para su significado):

• Indicador de alimentación (PWR): Debe permanecer encendido constantemente; compruebe la entrada de alimentación si está apagado.

• Indicador de funcionamiento (RUN): Puede parpadear o permanecer encendido, lo que indica un arranque normal.

• Indicador de falla (FAULT): Si se enciende, solucione los problemas de cableado o fallas del módulo.

• Active las funciones de E/S (por ejemplo, accione el relé por fuerza, simule la entrada de se?al) a través de los botones locales o los interruptores DIP en el módulo y observe si los dispositivos correspondientes responden.

• Utilice herramientas de depuración (por ejemplo, herramientas de PC de ABB, software de programación de PLC) para conectarse al módulo y verificar la comunicación:

• Configure la dirección IP o los parámetros de comunicación del módulo (por ejemplo, tasa de baudios, dirección del esclavo).

• Envie comandos para leer el estado del módulo o escribir parámetros, confirmando una interacción de datos sin errores.

• Establezca el voltaje y la corriente nominales y los modos de control (por ejemplo, control de voltaje, control de potencia reactiva) a través del software de la computadora de supervisión o la interfaz local del módulo.

• Calibre los parámetros de los sensores (por ejemplo, relaciones de transformadores de voltaje y corriente).

• Simule las condiciones de funcionamiento del generador, aumente gradualmente la carga y observe si el módulo puede ajustar de manera estable la corriente de excitación y el voltaje de salida.

• Pruebe las funciones de protección de fallas (por ejemplo, protección contra sobrevoltaje, sobrecorriente): Active manualmente las se?ales de falla para confirmar que el módulo responda y se apague a tiempo.

• Realice una prueba conjunta del módulo con todo el sistema (por ejemplo, generador, PLC, sistema de monitoreo):

• Verifique la transmisión normal de se?ales y el control coordinado entre dispositivos.

• Realice una operación de prueba con carga, registre los datos de funcionamiento (por ejemplo, fluctuaciones de voltaje, tiempo de respuesta) y asegúrese de que cumplan con los requisitos de dise?o.
