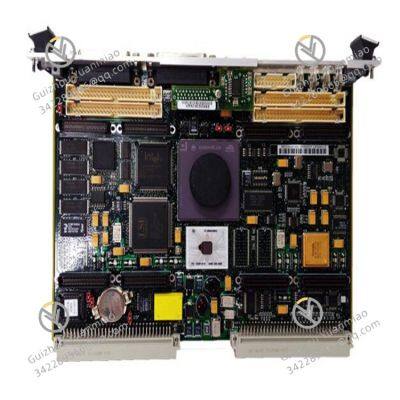

Motorola MVME162-010A Controlador embebido

I. Descripción general del producto

El MVME162-010A adopta una arquitectura reforzada de grado industrial, con dimensiones de 160mm×233mm (cumpliendo con la norma de la placa del bus VME 3U). Es compatible con carcasas estándar VME (armarios de 19 pulgadas) y admite la expansión en paralelo de múltiples placas (hasta 16 placas VME). En su núcleo, está equipado con un microprocesador Motorola 68040 (33MHz, con una Unidad de Punto Flotante (FPU) integrada), acompa?ado de un coprocesador 68882 (para mejorar la capacidad de cálculo de punto flotante). La configuración de memoria incluye 8MB de DRAM (expandible a 32MB), 512KB de EPROM (para almacenar programas de arranque) y 1MB de FLASH (para almacenar programas de aplicación). En cuanto a las interfaces, integra 2 puertos serie RS-232, 1 puerto de impresión paralelo, 1 interfaz de bus VME (bus de datos/dirección de 32 bits, con una tasa de transmisión de 40MB/s) y 1 interfaz de depuración JTAG, mientras que admite la expansión de almacenamiento externo (por ejemplo, discos duros SCSI, discos sólidos IDE). La carcasa utiliza un PCB galvanizado (para mejorar la resistencia a la corrosión), y los componentes clave son modelos de grado industrial (con un rango de resistencia a la temperatura de -55℃ a 125℃). Cuenta con un dise?o de disipación de calor natural sin ventilador, que opera dentro de un rango de temperatura de -40℃ a 70℃ y una humedad relativa del 5% al 95% (sin condensación). Su Tiempo Medio Entre Fallos (MTBF) es ≥100.000 horas (según las normas de Telcordia, a 25℃), lo que lo hace adecuado para los requisitos de ciclo de vida prolongada de los equipos industriales tradicionales (con una vida útil dise?ada de más de 10 a?os).

II. Especificaciones técnicas

1. Parámetros de cálculo central y almacenamiento

2. Parámetros de interfaz y comunicación

3. Parámetros ambientales y de fiabilidad

4. Parámetros de software y compatibilidad

III. Características funcionales

1. Capacidad de cálculo de grado industrial altamente confiable

• Fuerte rendimiento de cálculo: La combinación del procesador 68040 y el coprocesador 68882 permite una aritmética entera de 16 MIPS y una aritmética de punto flotante de 3,5 MFLOPS. En los escenarios industriales de la década de 1990, podía procesar en tiempo real 8 canales de entrada analógica (tasa de muestreo: 1kHz) y 16 canales de entrada/salida digital, con un retraso de cálculo de ≤10ms, satisfaciendo las necesidades de escenarios con altos requisitos en tiempo real, como el control de laminadores y el monitoreo de turbinas de vapor.

• Estabilidad de la memoria: Adopta EDO DRAM (Memoria Dinámica de Salida de Datos Extendida) y admite la comprobación de paridad de memoria opcional. En entornos de interferencia electromagnética (por ejemplo, cerca de convertidores de frecuencia en acerías), la tasa de error de los datos de memoria es ≤1×10?12, evitando la caída del programa causada por errores de memoria.

• Protección de vigilancia: Tiene un temporizador de vigilancia programable integrado con un período de tiempo de espera configurable de 1ms a 100s. Cuando un programa entra en un bucle infinito, el temporizador activa un reinicio del sistema, con un tiempo de reinicio de ≤100ms, garantizando el funcionamiento continuo de los programas de control industrial (por ejemplo, en el control de equipos auxiliares de centrales eléctricas, evitando el apagado del equipo debido a fallos de programas).

2. Capacidad de expansión flexible del bus VME

• Exp，
