ABB PP886 3BSE092980R1 Panel de Operación

I. Descripción general

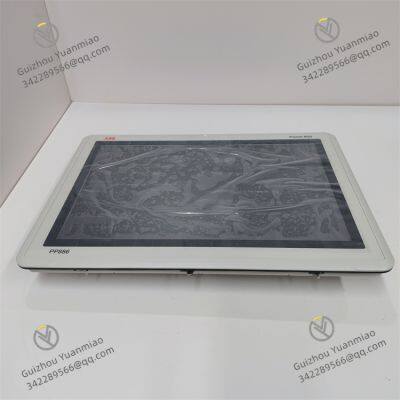

El ABB PP886 3BSE092980R1 adopta una estructura robusta de grado industrial, con un tama?o del cuerpo de 215mm×320mm×55mm (ancho × alto × espesor), adecuado para la instalación incrustada en gabinetes estándar de 19 pulgadas o la colocación independiente sobre una mesa. El panel frontal está hecho de Corning Gorilla Glass, con una dureza Mohs de grado 7, caracterizado por resistencia a ara?azos y impactos, y alcanza un nivel de protección IP65, que puede resistir el polvo, la humedad y las colisiones accidentales en sitios industriales. Está equipado con una pantalla LCD XGA de 12.1 pulgadas (1024×768) de alta luminosidad, con una luminosidad de 450cd/㎡ y una relación de contraste de 1000:1, lo que garantiza una visualización clara incluso en entornos de luz fuerte o tenue. Tiene un procesador Intel Core de grado industrial incorporado, emparejado con 4GB de memoria DDR4 y 64GB de almacenamiento SSD, lo que garantiza un funcionamiento fluido sin retrasos durante el cambio de múltiples páginas y la actualización de grandes volúmenes de datos. Opera en un rango de temperatura de -10℃ a 60℃ y una humedad relativa de 5% a 95% (sin condensación), lo que lo hace compatible con entornos complejos como talleres químicos de alta humedad y plantas metalúrgicas de alta temperatura. El tiempo medio entre fallas (MTBF) es ≥80,000 horas (según la norma Telcordia, a 25℃), cumpliendo con los requisitos de funcionamiento de "ciclo largo y alta confiabilidad" de los sistemas industriales. Mientras tanto, es altamente compatible con el sistema de control ABB 800xA y PLC de terceros (por ejemplo, Siemens S7 - 1500, Rockwell ControlLogix), admitiendo la función de plug - and - play y la configuración rápida, lo que reduce la dificultad de integración del sistema.

II. Parámetros técnicos

1. Parámetros de visualización y operación

2. Parámetros de hardware y rendimiento

3. Parámetros de software y comunicación

4. Parámetros ambientales y de confiabilidad

III. Características funcionales

1. Visualización de alta definición y operación conveniente

• Visualización de alta definición y visión completa: La pantalla LCD XGA de 12.1 pulgadas, combinada con una alta luminosidad de 450cd/㎡, garantiza una visualización clara de diagramas de flujo de proceso, valores de parámetros e información de alarmas incluso en plataformas de operación al aire libre bajo la luz directa del sol o en talleres subterráneos tenues. El dise?o de visión completa de 178° permite que múltiples operadores vean simultáneamente desde diferentes ángulos, evitando errores de juicio operativo causados por problemas de ángulo de visión. En la página de monitoreo de reactores de la industria química, se pueden mostrar simultáneamente los valores en tiempo real y las curvas de tendencia de 16 parámetros, con la fuente del valor aumentada a 16 puntos para garantizar una visibilidad clara desde la distancia.
• Control táctil flexible y operación rápida: El tacto capacitivo de 5 puntos admite la operación con dedos o guantes (espesor ≤2mm), resolviendo el problema de que los operadores en sitios industriales no pueden utilizar las funciones táctiles mientras llevan guantes de protección. El tiempo de respuesta táctil es ≤10ms, garantizando operaciones fluidas y sin retraso como hacer clic, deslizar y hacer zoom. Admite botones de acceso directo personalizados: los operadores pueden configurar funciones de uso frecuente (por ejemplo, "apagado de emergencia", "cambio de parámetros de proceso") como iconos de acceso directo de escritorio, que se pueden activar con un solo clic, reduciendo el tiempo de operación de los 3 pasos tradicionales a 1 paso.
• Visualización de múltiples páginas y animación: Admite el cambio de páginas jerárquicas ilimitadas, y se pueden crear diferentes páginas (por ejemplo, "área de reactores", "área de torres de destilación", "área de servicios") según las divisiones de proceso, con navegación rápida a través de la barra de navegación superior. Admite efectos de animación dinámica: por ejemplo, el estado de apertura/cierre de las válvulas se muestra a través de animaciones de rotación, y el estado de funcionamiento de las bombas se presenta a través de animaciones de simulación de velocidad. Esto hace que el estado de los equipos sea más intuitivo, permitiendo que los operadores determinen rápidamente si el equipo está funcionando normalmente.

2. Compatibilidad de múltiples sistemas e interacción de datos

• Comunicación con cobertura de todos los protocolos: Admite de forma nativa protocolos industriales principales como Profinet, EtherNet/IP y Modbus, y puede conectarse simultáneamente a ABB 800xA DCS, Siemens S7 - 1500 PLC y convertidores de frecuencia Rockwell para lograr la adquisición centralizada de datos. En fábricas de fabricación inteligente, el terminal puede recopilar parámetros de funcionamiento de equipos de PLC y obtener planes de producción de sistemas MES, mostrando "estado de equipos - progreso de producción - datos de calidad" en la misma página para realizar una visualización integrada de datos de múltiples fuentes.
• Interacción de datos estandarizada OPC UA: Admite el protocolo OPC UA, que actúa como un "puente" para la transmisión estandarizada de datos industriales. Puede convertir datos privados de equipos de diferentes fabricantes en un formato estandarizado, permitiendo la interacción de datos con plataformas en la nube (por ejemplo, ABB Ability? Cloud). En parques eólicos, el terminal puede cargar datos de funcionamiento de turbinas eólicas a la nube a través de OPC UA, realizando el monitoreo remoto y el diagnóstico de fallas.
• Procesamiento y almacenamiento de datos de alta velocidad: El procesador Core de grado industrial, emparejado con 4GB de memoria, puede procesar más de 1,000 puntos de datos en tiempo real simultáneamente, con un ciclo de actualización de página de ≤500ms para garantizar la actualización en tiempo real de los datos. El SSD de 64GB puede almacenar 3 meses de datos históricos (período de muestreo: 1s) y admite la consulta de tendencias históricas por tiempo y tipo de parámetro. Por ejemplo, en la consulta de curvas históricas del nivel de agua del tambor en la industria eléctrica, se pueden rastrear las fluctuaciones del nivel de agua en el último mes, proporcionando soporte de datos para la optimización del proceso.
