GE IC698CHS017B RX7i RACK DE MONTURA EN LA PARED (TRASERA)

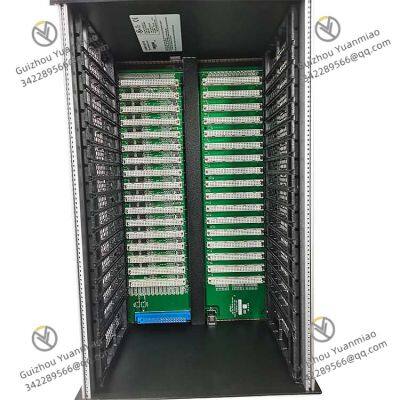

El GE IC698CHS017B es un bastidor de montaje trasero de 17 ranuras que pertenece a la serie RX7i PACSystems de GE Fanuc. A continuación, se muestra su información detallada:

• Parámetros básicos:

• Fabricante: GE Fanuc

• Tipo de producto: Bastidor de E/S de 17 ranuras

• Posición de montaje: Montaje trasero

• Dimensiones: 11.15 pulgadas (altura) × 19.0 pulgadas (ancho) × 7.5 pulgadas (profundidad), lo que equivale a 283 mm (altura) × 483 mm (ancho) × 190 mm (profundidad)

• Peso: Aproximadamente 2720 gramos

• Características eléctricas:

• Ranura de alimentación: La ranura 0 está dise?ada para instalar la fuente de alimentación RX7i. Admite fuentes de alimentación CA RX7i y puede soportar corrientes más altas.

• Cota de corriente: Para una fuente de alimentación de 350W, la corriente máxima es de 60A; para una fuente de alimentación de 100W, la corriente máxima es de 20A. Su cota de corriente total es de 60A a 5V CC y 4A a -12V CC.

• Placa base: Equipado con una placa base VME64. El conector J2 admite una velocidad de transmisión VME de 64 bits por ciclo, que es casi 4 veces la velocidad de los sistemas estándar basados en VME. Es compatible con todos los módulos VME estándar, incluyendo los módulos de E/S de las series VMIC y 90 - 70.

• Información de las ranuras:

• Número de ranuras: En total, hay 17 ranuras de E/S. Entre ellas, la ranura 1 se utiliza para instalar el módulo de CPU y la ranura 0 es para la fuente de alimentación. El espaciado entre ranuras es de 0.8 pulgadas (20.3 mm), lo que puede acomodar módulos de E/S de una sola ranura.

• Compatibilidad de módulos: Admite 15 módulos de E/S de un solo ancho, 8 módulos de doble ancho o una combinación de módulos de un solo ancho y doble ancho. Cada módulo de la serie 90 - 70 de doble ancho ocupa dos ranuras.

• Otras características:

• Tierra de blindaje: Para los módulos RX7i, el panel metálico de cada módulo debe estar firmemente conectado a la carcasa; para los módulos de la serie 90 - 70, las abrazaderas de tierra incorporadas entrarán en contacto con la carcasa durante la instalación.

• Configuración de la dirección: El bastidor admite la detección de ranuras para los módulos de E/S. No es necesario utilizar jumpers ni interruptores DIP para configurar la dirección del módulo. La referencia de puntos del módulo de E/S se configura a través del software PLC Cimplicity Machine Edition Logic Developer.

• Se?ales de bus: Las se?ales de concesión de bus y las se?ales de reconocimiento de interrupción están conectadas en una configuración en cadena.

• Requisitos de protección: Este bastidor tiene un dise?o de marco abierto y debe instalarse en una carcasa con una clasificación de protección de al menos IP54 para su uso.
