Inicio > Productos > Allen-Bradley > Allen-Bradley 1769-PA4 Controlador

Allen-Bradley 1769-PA4 Controlador

Precio FOB

Negociable / Unit

1 Unit(Min. Pedido)

Términos de pagoT/T PayPal Western Union

Solicitar muestra Solicitud personalizada Solicitar Catálogos Gratuitos

Contáctenos ahora

Obtener el precio más bajo

Podría Gustarte

Detalles del producto

Operating temperature	0°C - 60°C		Humidity	5% - 95% (sin condensación)
Storage temperature	-40℃-85℃

Descripción del producto

I. Descripción general del producto

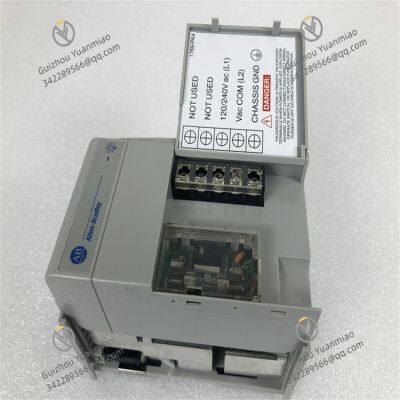

Rockwell Automation 1769-PA4 es un módulo de fuente de alimentación de la serie CompactLogix, que principalmente proporciona una fuente de corriente continua (CC) estable y confiable para controladores, módulos de E/S y otros componentes relacionados en el sistema CompactLogix, y es el "núcleo de energía" de todo el sistema de control. Puede convertir la corriente alterna (CA) externa en el voltaje de CC requerido por el sistema, garantizando que cada módulo funcione de manera estable en entornos industriales. El módulo adopta un dise?o modular, es perfectamente compatible con los bastidores de la serie 1769, con una instalación conveniente y una implementación flexible según la configuración del sistema. Se utiliza ampliamente en diversos escenarios de automatización industrial, como fabricación de maquinaria, líneas de producción automatizadas, almacenamiento y logística, y obras municipales, proporcionando una garantía de energía continua para el funcionamiento eficiente del sistema CompactLogix.

II. Parámetros de rendimiento

Parámetros de entrada:
Voltaje de entrada: Admite entrada de CA, con un rango de entrada común de 100-240V CA, compatible con los estándares de voltaje de la red eléctrica en diferentes regiones. No es necesario reemplazar el módulo de fuente de alimentación debido a diferencias de voltaje, lo que mejora la versatilidad del equipo.
Frecuencia de entrada: Se adapta a la frecuencia de CA de 50/60Hz y puede funcionar normalmente en la mayoría de los entornos de energía industrial en todo el mundo.
Corriente de entrada: Con una entrada de 100V CA, la corriente de entrada típica es de aproximadamente 1.5A; con una entrada de 240V CA, la corriente de entrada típica es de aproximadamente 0.75A. El valor específico fluctuará ligeramente debido a cambios en la carga.

Parámetros de salida:
Voltaje de salida: Proporciona una salida estable de 24V CC, que es el voltaje de funcionamiento estándar para los controladores de la serie CompactLogix y la mayoría de los módulos de E/S, garantizando el suministro normal de energía a cada módulo.
Corriente de salida: La corriente de salida continua máxima es de 4A, lo que puede satisfacer las necesidades de suministro de energía de los sistemas CompactLogix de tama?o peque?o y mediano y puede proporcionar soporte de energía para múltiples módulos de E/S y controladores al mismo tiempo.
Ripple de salida: El coeficiente de ripple del voltaje de salida es bajo, generalmente ≤100mV pico a pico, lo que garantiza la estabilidad del voltaje de salida, reduce la interferencia a los componentes electrónicos sensibles y asegura el funcionamiento normal del módulo.
Tasa de regulación de voltaje: Cuando cambian el voltaje de entrada y la carga, la tasa de regulación del voltaje de salida es ≤±1%, lo que puede resistir efectivamente el impacto de las fluctuaciones del voltaje de la red y los cambios de carga en el voltaje de salida, manteniendo la estabilidad del suministro de energía.

Eficiencia y consumo de energía: Tiene una alta eficiencia de conversión, generalmente alcanzando más del 80% bajo carga nominal, lo que puede reducir efectivamente la pérdida de energía y reducir los costos de funcionamiento del equipo. El consumo de energía en vacío es bajo, lo que ayuda a ahorrar energía.

Parámetros de función de protección:
Protección contra sobrecorriente: Cuando la corriente de salida supera el valor nominal, el módulo entrará automáticamente en estado de protección, limitará la corriente de salida, evitará el da?o al módulo de fuente de alimentación y al equipo conectado debido a la sobrecarga, y la salida se puede restaurar automáticamente después de eliminar la falla.
Protección contra sobrevoltaje: Si el voltaje de salida sube anormalmente más allá del umbral establecido (generalmente alrededor de 28V CC), el módulo activará la protección contra sobrevoltaje y cortará la salida para evitar da?os a los módulos downstream causados por alta tensión.
Protección contra cortocircuito: Cuando se produce una falla de cortocircuito en el extremo de salida, el módulo puede responder rápidamente y cortar la salida. Después de eliminar la falla de cortocircuito, la salida se puede restaurar manual o automáticamente, protegiendo la seguridad del módulo de fuente de alimentación y de todo el sistema.

Parámetros ambientales:
Temperatura de funcionamiento: Puede funcionar de manera estable en el rango de temperatura de 0℃-60℃, adaptándose a los cambios de temperatura en entornos comunes, como talleres de producción industrial y gabinetes de control, y puede mantener un rendimiento de salida estable incluso en entornos de alta temperatura.
Humedad relativa: Puede funcionar normalmente en un entorno de humedad relativa del 5%-95% (sin condensación), hacer frente a lugares industriales húmedos y prevenir efectivamente fallas de circuito causadas por la humedad.
Anti-interferencia electromagnética: Cumplen con los estándares de compatibilidad electromagnética industrial (como IEC 61000-6-2), tiene una cierta capacidad de resistencia a la interferencia electromagnética, puede resistir la interferencia electromagnética en los sitios industriales y garantizar la estabilidad del voltaje de salida.
Resistencia a vibraciones y choques: El rango de resistencia a vibraciones es de 10-500Hz, con una amplitud de 0.38mm o una aceleración de 10g; el rango de resistencia a choques puede alcanzar 15g (11ms). Puede soportar las vibraciones y choques generados durante el funcionamiento del equipo industrial, garantizando la estabilidad de la estructura y el rendimiento del módulo.

III. Características funcionales

Capacidad de suministro de energía estable y confiable: 1769-PA4 adopta una tecnología avanzada de conversión de energía, que puede convertir de manera estable la entrada de CA en una salida de 24V CC, sin verse significativamente afectada por las fluctuaciones del voltaje de entrada y los cambios de carga. Proporciona energía continua y estable para cada módulo del sistema CompactLogix, garantizando el funcionamiento normal del sistema.

Mecanismo de protección integral: Tiene múltiples funciones de protección, como protección contra sobrecorriente, sobrevoltaje y cortocircuito, que pueden responder rápidamente en diversas situaciones anormales, proteger el módulo de fuente de alimentación en sí y el controlador conectado, módulos de E/S y otros equipos de da?os, mejorar la seguridad y confiabilidad del sistema y reducir el tiempo de inactividad por fallas.

Instalación e integración convenientes: Adoptando un dise?o modular, se puede instalar directamente en los bastidores de la serie 1769, con un proceso de instalación simple y rápido, sin cableado y depuración complicados. Es perfectamente compatible con otros módulos de la serie CompactLogix, puede integrarse rápidamente en el sistema y simplifica el proceso de construcción del sistema.

Función de indicación de estado: El módulo está equipado con indicadores LED, que pueden mostrar en tiempo real el estado de funcionamiento de la fuente de alimentación, como salida normal de energía (luz verde encendida), estado de falla (luz roja encendida o parpadeando), etc. Los operadores pueden juzgar rápidamente el funcionamiento del módulo de fuente de alimentación observando el estado de los indicadores, lo que facilita la detección y resolución de problemas en tiempo real.
Adaptabilidad a entrada de amplio rango: Admite un amplio rango de voltaje de entrada de 100-240V CA, compatible con los estándares de la red eléctrica en diferentes regiones. No es necesario reemplazar el módulo de fuente de alimentación para aplicaciones en diferentes regiones, lo que mejora la versatilidad y flexibilidad del equipo y reduce los costos de inventario y mantenimiento.
