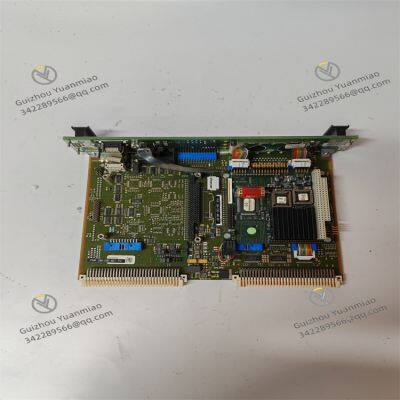

VIBRO-METER VM600 CPUM 200-595-067-114 Unidad central de procesamiento

I. Descripción general

VIBRO - METER VM600 CPUM 200 - 595 - 067 - 114 es una tarjeta CPU modular clave. Con su excelente rendimiento, esta serie de productos juega un papel importante en el campo de la automatización industrial, especialmente en los Sistemas de Protección Mecánica (MPS) y los Sistemas de Monitoreo de Condición (CMS). Como controlador de sistema y puerta de enlace de comunicación de datos, el VM600 CPUM 200 - 595 - 067 - 114 funciona en conjunto con la tarjeta de entrada/salida IOCN de soporte para formar un controlador de rack eficiente y un par de tarjetas de interfaz de comunicación. Este dise?o le permite lograr un control preciso y una gestión eficiente del estado de funcionamiento de equipos mecánicos en diversos entornos industriales, y se utiliza ampliamente en muchas industrias, como la eléctrica, la petroquímica y la manufacturera.

II. Parámetros técnicos

Parámetros de alimentación

• Voltaje de alimentación: Admite un amplio rango de entrada de voltaje de 18VDC a 32VDC, adaptándose a entornos de alimentación en diferentes sitios industriales y garantizando el funcionamiento estable del equipo en condiciones de alimentación complejas.

• Consumo de energía: Bajo consumo de energía en condiciones normales de funcionamiento, lo que reduce eficazmente el consumo de energía, al tiempo que reduce la generación de calor propia del dispositivo y prolonga su vida útil.

•


Parámetros de interfaz de comunicación

• Interfaz Ethernet: Equipado con dos interfaces Ethernet, que admiten una velocidad de comunicación de 100Mbps. Una de ellas se utiliza principalmente para la comunicación con computadoras que ejecutan el software VM600 MPSx a través de la red, así como para la comunicación Modbus TCP o PROFINET; la otra se utiliza para la comunicación Modbus TCP redundante para garantizar la estabilidad y confiabilidad de la transmisión de datos y prevenir la interrupción de la comunicación debido a fallas de red.

• Interfaz serial: Tiene hasta tres interfaces de conexión serial (RS - 232/RS - 422/RS - 485) que pueden operar simultáneamente. Entre ellas, una interfaz serial principal se utiliza para la comunicación directa con el software VM600 MPSx, y otra se utiliza para la comunicación Modbus RTU. También se pueden agregar conexiones seriales adicionales instalando módulos de comunicación serial para satisfacer diversas necesidades de comunicación y facilitar la interacción de datos con diferentes tipos de dispositivos externos.

•


Parámetros físicos

• Dimensiones: Las dimensiones externas son de 163×38×58mm, con una estructura compacta, lo que facilita la instalación en diversos bastidores de equipos, ahorra espacio y es adecuado para entornos industriales con espacio limitado.

• Método de instalación: La CPUM es una tarjeta de doble ancho, que debe ocupar dos ranuras (posiciones de tarjeta 0 y 1) del bastidor VM600 y se instala en la parte frontal del bastidor; la IOCN compatible es una tarjeta de ancho único, instalada en la parte posterior del bastidor, directamente en la ranura (ranura 0) detrás de la CPUM. Cada tarjeta está directamente conectada a la placa base del bastidor a través de dos conectores para garantizar una conexión estable y una transmisión de datos eficiente.

•


Parámetros de visualización

III. Características funcionales

•


• Función de gestión de configuración del sistema: Al conectarse a una computadora que ejecuta el software VM600 MPSx a través de Ethernet o conexión serial RS - 232, puede realizar convenientemente la gestión de configuración "única" de las tarjetas de protección (como MPC4 y AMC8) en el bastidor VM600. Esto simplifica en gran medida el proceso de configuración del sistema, mejora la eficiencia laboral, reduce los errores que pueden ocurrir debido a procesos de configuración complejos y permite a los usuarios ajustar flexiblemente los parámetros del sistema según las necesidades reales.

•


• Función de gestión de alarmas: El panel frontal está equipado con un botón dedicado de Restablecimiento de Alarma (AR), que se utiliza para borrar las alarmas bloqueadas por todas las tarjetas de protección (MPC4 y AMC8) en el bastidor. Esta función es equivalente a restablecer la alarma de cada tarjeta individualmente a través de la entrada de restablecimiento de alarma de la interfaz de se?al discreta o el comando del software VM600 MPSx, lo que permite una gestión unificada de alarmas dentro del bastidor, facilitando a los operadores el manejo oportuno de las anomalías del equipo y la restauración del estado normal de funcionamiento del equipo. Al mismo tiempo, los indicadores LED en el panel frontal de la CPUM pueden indicar claramente los estados "ok" (normal), "alerta (a)" (advertencia temprana) y "peligro (d)" (peligro) de la se?al actualmente seleccionada. Cuando se selecciona la ranura 0, los indicadores también pueden reflejar el estado general de funcionamiento de todo el bastidor. Cuando el LED de diagnóstico (diag) se muestra continuamente en verde, indica que la tarjeta CPUM está funcionando normalmente; cuando el LED de diag parpadea, significa que la tarjeta CPUM está funcionando correctamente, pero el acceso a la tarjeta está restringido debido a la configuración de seguridad del bastidor VM600 MPS (CPUM), lo que proporciona una referencia intuitiva para el mantenimiento y la resolución de problemas del equipo.

•


• Función de comunicación: Admite múltiples protocolos de comunicación de bus de campo estándar industrial, como Modbus RTU/TCP y PROFINET, con fuertes capacidades de interacción de datos, y se puede integrar sin problemas con sistemas de terceros (como DCS o PLC) para lograr la compartición de datos y el trabajo colaborativo, satisfaciendo las necesidades de comunicación de diferentes sistemas de automatización industrial y facilitando la construcción de redes de monitoreo industrial a gran escala y completas. Al mismo tiempo, tiene función de redundancia de comunicación, logrando la copia de seguridad de la transmisión de datos a través de múltiples buses de campo (Ethernet y/o serial). Cuando la principal línea de comunicación falla, la línea de respaldo puede cambiar rápidamente para garantizar la continuidad de la comunicación de datos, lo que garantiza el funcionamiento confiable del sistema en entornos industriales complejos y evita consecuencias graves, como el descontrol del equipo o la parada de la producción debido a la interrupción de la comunicación.

•


• Función de procesamiento de datos: Como componente central del sistema de monitoreo VM600, la CPUM se comunica con las tarjetas MPC4 y AMC8 a través del bus VME para obtener datos de medición del equipo, y intercambia datos con los pares de tarjetas XMX 16/XIO 16T a través del enlace Ethernet. Luego, procesa y analiza eficientemente estos datos, calculando con precisión parámetros clave, como la amplitud de vibración, la frecuencia y la fase, proporcionando un soporte de datos preciso para evaluar el estado de funcionamiento del equipo. Tiene algoritmos de procesamiento de datos avanzados incorporados que pueden filtrar eficazmente el ruido y las frecuencias inútiles, amplificar se?ales débiles y realizar un análisis espectral completo, mejorando la claridad y la usabilidad de los datos de vibración, ayudando a los usuarios a identificar rápidamente y con precisión patrones de vibración específicos relacionados con diferentes fallas o desgaste, y logrando la advertencia temprana y el diagnóstico preciso de fallas de equipos.

•


• Función de intercambio en caliente: Admite la operación de intercambio en caliente de tarjetas de protección y tiene una función de configuración automática. Durante el funcionamiento del equipo, si es necesario reemplazar o agregar tarjetas de protección, la operación se puede realizar sin detener la máquina. El sistema puede identificar automáticamente la tarjeta recién insertada y completar la configuración relevante, lo que reduce en gran medida el tiempo de mantenimiento del equipo, mejora la disponibilidad del equipo y la continuidad de producción, reduce las pérdidas de producción causadas por el mantenimiento del equipo y es especialmente adecuado para escenarios de producción industrial con altas exigencias de continuidad de funcionamiento del equipo.
