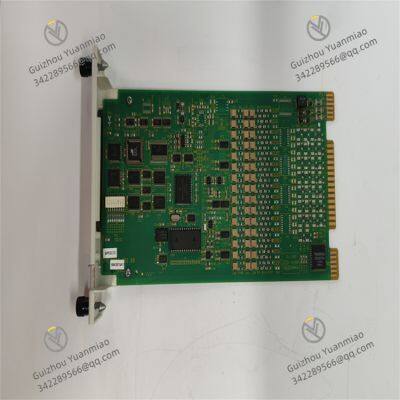

Módulo de entrada digital de eventos ABB Bailey IMSED01

El módulo de entrada digital de secuencia de eventos ABB Bailey IMSED01 está especialmente dise?ado para aplicaciones de automatización industrial. Pertenece a la serie Symphony Plus I/O HR y es compatible con los controladores del Sistema de Control de Procesos Symphony Plus (PLS). En los sistemas de control de automatización industrial, se encarga principalmente de recopilar con precisión las se?ales digitales locales y, en combinación con la funcionalidad de sincronización de tiempo, registrar con precisión la secuencia de eventos y sus marcas de tiempo. Proporciona un apoyo crucial de datos brutos para el análisis posterior del sistema, la toma de decisiones y el diagnóstico de fallas, y sirve como un componente fundamental importante para garantizar el funcionamiento eficiente, estable y confiable de los procesos de producción industrial.

•


• Número de canales de entrada: Equipado con 16 canales de entrada digital, puede acceder simultáneamente a múltiples se?ales digitales locales, satisfaciendo las diversas necesidades de adquisición de se?ales en escenarios industriales. Por ejemplo, al monitorear las líneas de producción de grandes fábricas, puede recopilar simultáneamente las se?ales de estado de inicio y detención de múltiples dispositivos.

• Tipo de se?al de entrada: Cada canal puede aceptar se?ales de voltaje de 24V DC o 48V DC y es compatible con las se?ales digitales de salida de dispositivos comunes de sensores y interruptores locales industriales, ofreciendo una gran compatibilidad.

• Configuración de características de entrada: Cada canal se puede configurar flexiblemente como "activo a nivel alto" o "activo a nivel bajo" y admite opciones de filtrado. Los usuarios pueden configurar los parámetros según el entorno real del lugar y las características de la se?al para eliminar efectivamente el ruido y la interferencia de la se?al, garantizando una adquisición de se?al estable y precisa.

• Dimensiones físicas: Con una profundidad de 72mm, una altura de 360mm y un ancho de 270mm, tiene una estructura compacta, ocupa poco espacio en los gabinetes de control y facilita la instalación combinada con otros módulos para optimizar la disposición del gabinete.

• Método de instalación: Adopta la instalación en raíl DIN, que es simple, rápida, segura y confiable, lo que facilita la implementación y el mantenimiento en los gabinetes de control locales.

• Rango de temperatura de funcionamiento: Puede funcionar en un rango de temperatura de -40℃ a +85℃, adaptándose a las diversas temperaturas extremas y hostiles de entornos industriales. Puede funcionar de manera estable tanto en entornos de trabajo al aire libre fríos como en talleres de producción de alta temperatura, garantizando una adquisición de datos ininterrumpida.

• Requisitos de alimentación: Funciona con una fuente de alimentación de 24V DC, lo que se ajusta a las especificaciones estándar de alimentación DC en sitios industriales, con una fuente de alimentación estable y confiable y un consumo de energía razonable para reducir el consumo de energía.

•


• Sincronización de tiempo de alta precisión: Puede lograr una sincronización precisa de marcas de tiempo con diferentes PLC o dispositivos en el sistema Symphony Plus. Al cooperar con múltiples fuentes de referencia de tiempo, como GPS, relojes inalámbricos o tiempo de red interna, garantiza una alta consistencia de los tiempos de eventos registrados por varios dispositivos, con un error preciso a nivel de milisegundos. Esta función es de vital importancia en escenarios de aplicación con altos requisitos para la secuencia de eventos y la precisión del tiempo, como el análisis de fallas en sistemas eléctricos y la trazabilidad de eventos anómalos en procesos de producción química. Ayuda a los ingenieros a restaurar rápidamente y con precisión el proceso real de ocurrencia de eventos, proporcionando una base sólida para la solución de problemas y la optimización del proceso de producción.

• Visualización del estado del canal: Cada canal está equipado con un indicador LED, que puede mostrar de forma intuitiva el estado del canal (activo/inactivo). Durante las inspecciones o el mantenimiento en el lugar, los operadores pueden determinar rápidamente si un canal está funcionando normalmente observando el estado de encendido/apagado de los indicadores, identificando rápidamente los canales defectuosos, mejorando en gran medida la eficiencia de solución de problemas y reduciendo el tiempo de interrupción de producción causado por la detección tardía de fallas.

• Configuración flexible de entrada: Admite la configuración flexible de las características de entrada de los canales. Los canales se pueden configurar como activos a nivel alto o activos a nivel bajo según diferentes equipos locales y requisitos de se?al. Mientras tanto, las opciones de filtrado pueden filtrar efectivamente las se?ales de interferencia generadas en entornos electromagnéticos complejos de sitios industriales, evitando el mal juicio causado por fluctuaciones de se?al y mejorando la confiabilidad y estabilidad de la adquisición de se?al. Esta flexibilidad permite que el IMSED01 se adapte a varios tipos de proyectos de automatización industrial, ya sea proyectos nuevos o renovaciones y actualizaciones de sistemas existentes, con fácil adaptación.

• Conexión de comunicación confiable: Se conecta al controlador Symphony Plus PLS a través del bus HR, garantizando una comunicación estable y eficiente. El bus HR tiene una capacidad de transmisión de datos de alta velocidad, lo que garantiza que las se?ales digitales recopiladas y la información de marca de tiempo se transmitan al controlador de manera oportuna y precisa, proporcionando soporte de datos para la toma de decisiones en tiempo real del sistema de control. Además, esta interfaz de comunicación estandarizada facilita la integración con otros equipos relacionados, expandiendo las funciones del sistema y construyendo sistemas de control de automatización industrial más complejos y completos.

•


• Monitoreo de fallas en sistemas eléctricos: En el sistema de monitoreo automatizado de subestaciones eléctricas, el IMSED01 se utiliza para recopilar las se?ales de estado de varios dispositivos de protección, interruptores de circuito, disyuntores y otros equipos. Cuando ocurre una falla en el sistema eléctrico, como un cortocircuito o sobrecarga, puede capturar rápidamente los cambios en el estado de los equipos relacionados y registrar con precisión la secuencia temporal y las marcas de tiempo de los eventos. Esta información es de gran valor para los personal de operación y mantenimiento eléctrico para analizar las causas de la falla, formular planes de reparación y evaluar la estabilidad del sistema. Les ayuda a localizar rápidamente los puntos de falla, reducir el tiempo de interrupción del suministro eléctrico y garantizar el suministro fiable de energía del sistema eléctrico.

• Monitoreo de procesos de producción química: En los talleres de producción química, el IMSED01 puede recopilar las se?ales de inicio y detención, se?ales de alarma y varias se?ales de interbloqueo de seguridad de equipos como reactores, bombas y válvulas. En combinación con la funcionalidad de sincronización de tiempo, puede registrar con precisión la secuencia de varios eventos en el proceso de producción, como la relación de tiempo entre la alarma de aumento anormal de temperatura en el reactor y la acción de las válvulas relacionadas. Esto es de gran importancia para las empresas químicas para optimizar los procesos de producción y garantizar la producción segura. En caso de situaciones anormales, las empresas pueden realizar análisis basados en estos registros precisos de eventos, tomar medidas oportunas para prevenir la expansión de accidentes y garantizar el funcionamiento seguro y estable de los procesos de producción química.

• Control automático de líneas de producción industrial: En líneas de producción industrial como la fabricación de automóviles y la fabricación de equipos electrónicos, el IMSED01 se utiliza para recopilar las se?ales de estado de funcionamiento de los equipos en cada estación de trabajo de la línea de producción, como las se?ales de llegada de productos detectadas por sensores y las se?ales de alarma de falla de equipos. Al registrar con precisión la secuencia temporal de estas se?ales, el sistema de control puede comprender en tiempo real el estado de funcionamiento de la línea de producción, logrando el control automático y la programación óptima del proceso de producción. Por ejemplo, cuando ocurre una falla de un dispositivo en una estación de trabajo determinada, el sistema de control puede ajustar oportunamente el ritmo de funcionamiento de la línea de producción según la información de eventos registrada por el IMSED01, asignar automáticamente las tareas de procesos posteriores a equipos de reserva, garantizando la eficiencia general de funcionamiento de la línea de producción y reduciendo el tiempo de parada de producción causado por fallas de equipos.

•


• Especificaciones de instalación: Durante la instalación, se debe seleccionar una posición en el gabinete de control con buena ventilación, sin vibraciones severas y lejos de fuentes de interferencia electromagnética fuerte (como transformadores de alta potencia y convertidores de frecuencia). El módulo se instala firmemente en el gabinete de control a través de raíles DIN para garantizar una instalación segura y prevenir contactos deficientes debido a vibraciones o aflojamiento. Durante el cableado, se deben distinguir estrictamente los cables de diferentes canales según el diagrama de cableado para garantizar una conexión correcta de los cables. Mientras tanto, la capa de blindaje debe estar conectada a tierra de manera confiable en un extremo (barra de conexión a tierra del gabinete de control) para reducir el impacto de la interferencia electromagnética en la transmisión de se?ales.

• Mantenimiento diario: Verificar regularmente el estado de los indicadores LED del módulo para garantizar una visualización normal de cada canal. Si algún indicador es anormal, solucionar rápidamente el problema del canal correspondiente. Limpiar el polvo en la superficie del módulo para mantener buenas condiciones de disipación de calor y evitar la degradación del rendimiento causada por la acumulación de polvo que afecta la disipación de calor. A través de la computadora principal o el software de monitoreo relacionado, verificar regularmente los datos recopilados por el módulo y la información de marca de tiempo para detectar situaciones anormales como pérdida de datos y desviación excesiva de tiempo. Mientras tanto, realizar pruebas funcionales regulares en el módulo, simular la entrada de se?ales locales, verificar si las funciones de adquisición y sincronización de tiempo del módulo son normales y garantizar que siempre mantenga un estado de funcionamiento confiable en el proceso de producción industrial. Cuando el módulo falle, reemplazarlo con un módulo del mismo modelo en un momento oportuno y volver a realizar la configuración y calibración de parámetros necesarios para garantizar que el módulo reemplazado pueda funcionar normalmente sin afectar el funcionamiento de todo el sistema de automatización industrial.
