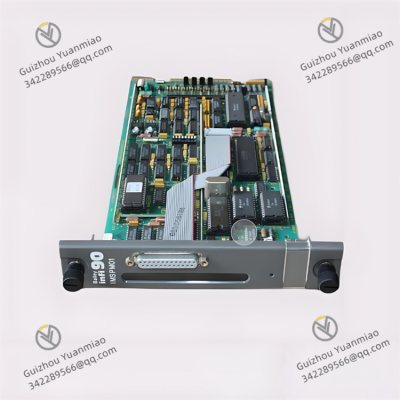

ABB Bailey IMSPM01 Módulo de puerto serie

Descripción general

ABB Bailey IMSPM01 es un módulo de interfaz multifuncional que pertenece a la serie ABB Bailey. Principalmente asume las importantes responsabilidades de conversión de se?ales y conversión de protocolos en los sistemas de control de automatización industrial, y sirve como un puente clave que conecta diferentes tipos de equipos y sistemas de control. Puede convertir tipos específicos de se?ales del campo (como se?ales de pulso, se?ales de frecuencia) en se?ales estándar reconocibles por el sistema de control, y al mismo tiempo soporta la conversión de múltiples protocolos de comunicación para realizar una interacción de datos sin fisuras entre diferentes equipos y sistemas. Con su capacidad flexible de procesamiento de se?ales y su función confiable de conversión de protocolos, este módulo se utiliza ampliamente en campos industriales como la energía eléctrica, la industria química y la metalurgia, brindando un fuerte soporte para mejorar la compatibilidad y la intercomunicación de datos de los sistemas de automatización industrial, y garantizando el funcionamiento coordinado y eficiente de varios equipos en el proceso de producción.

Parámetros principales

•


• Tipos de procesamiento de se?ales: Soporta múltiples tipos de se?ales de entrada, incluyendo se?ales de pulso (como las se?ales de pulso emitidas por sensores de velocidad), se?ales de frecuencia (generalmente en el rango de 0-10kHz) y algunas se?ales analógicas (como se?ales de corriente de 4-20mA). Puede adaptarse a las características de salida de se?ales de diferentes equipos de campo y satisfacer diversas necesidades de adquisición de se?ales.

• Precisión de conversión: La precisión de conversión de se?ales es alta, y el error de conversión para se?ales de pulso y se?ales de frecuencia se puede controlar dentro de ±0.1%, lo que garantiza que las se?ales convertidas puedan reflejar con precisión las características de las se?ales originales, proporcionando una base de datos confiable para el sistema de control. Es adecuado para escenarios con altos requisitos de precisión de se?ales, como la monitorización de la velocidad de equipos.

• Tiempo de respuesta: La velocidad de respuesta a las se?ales de entrada es rápida, con un tiempo de respuesta típico de menos de 1ms, lo que puede capturar rápidamente los cambios instantáneos de las se?ales y transmitirlos en tiempo real al sistema de control, satisfaciendo los requisitos de tiempo real de las se?ales en la producción industrial. Por ejemplo, en la monitorización de la velocidad de equipos de rotación a alta velocidad, puede reflejar oportunamente las fluctuaciones de la velocidad.

• Interfaces de comunicación: Equipado con múltiples interfaces de comunicación, incluyendo interfaces de entrada de se?ales conectadas a equipos de campo e interfaces de bus (como el bus local de la serie ABB Bailey) para comunicarse con el sistema de control. Algunos modelos también soportan interfaces Ethernet. La tasa de comunicación varía según el tipo de interfaz, y la tasa de comunicación del bus local puede alcanzar cientos de kilobits por segundo, garantizando la eficiencia de la transmisión de datos.

• Requisitos de alimentación: La fuente de alimentación de trabajo es de 24V DC, con bajo consumo de energía durante el funcionamiento normal, y la corriente es de aproximadamente 50-100mA. Tiene un amplio rango de adaptación de la fuente de alimentación (18V DC - 30V DC) y puede funcionar de manera estable en un entorno con fluctuaciones de voltaje de la energía industrial. El módulo integra un circuito de protección contra sobretensión para mejorar la seguridad del uso de la fuente de alimentación.

• Adaptabilidad ambiental: El rango de temperatura de funcionamiento es de 0℃ - 60℃, lo que puede funcionar de manera estable en el entorno de temperatura común de las fábricas industriales; la humedad relativa es del 5% - 95% HR (sin condensación), lo que puede adaptarse a entornos de producción húmedos como fábricas de papel y plantas de tratamiento de agua. También tiene una cierta capacidad de resistencia a la interferencia electromagnética y puede mantener un rendimiento estable en entornos electromagnéticos complejos.

• Especificaciones físicas: Adopta un dise?o modular compacto con un tama?o peque?o (generalmente alrededor de 100mm × 80mm × 30mm en longitud × ancho × altura) y un peso ligero (alrededor de 200g). Es adecuado para la instalación en bastidores estándar o gabinetes de control de la serie ABB Bailey, ahorrando espacio de instalación y facilitando la integración y el mantenimiento del sistema.

Características funcionales

•


• Adaptación a múltiples tipos de se?ales: Tiene una fuerte capacidad de adaptación a se?ales y puede acondicionar y convertir se?ales de entrada con diferentes amplitudes y frecuencias sin equipos adicionales de acondicionamiento de se?ales, simplificando el cableado del sistema y reduciendo los costos de inversión en equipos de los usuarios. Por ejemplo, puede acceder directamente a las se?ales de pulso emitidas por sensores de velocidad de diferentes modelos y convertirlas en se?ales estándar unificadas para transmitirlas al sistema de control.

• Función de conversión de protocolos: Soporta la conversión de múltiples protocolos de comunicación industrial, como convertir los protocolos especiales de equipos de campo en protocolos soportados por los sistemas DCS de la serie ABB Bailey (como el protocolo INFI 90), realizando una conexión sin fisuras entre equipos de diferentes marcas y con diferentes protocolos y el sistema de control, resolviendo el común problema de la "isla de información" en los campos industriales, y mejorando la compatibilidad y la escalabilidad del sistema.

• Configuración flexible de parámetros: Los usuarios pueden configurar flexiblemente el rango de entrada de se?ales, la relación de conversión, los parámetros de comunicación, etc. del módulo a través de software de configuración especializado para adaptarse a diferentes escenarios de aplicación. Por ejemplo, cuando se monitorizan se?ales de velocidad de diferentes rangos, se pueden ajustar la configuración de parámetros para coincidir con el rango de velocidad correspondiente, garantizando la precisión de los datos de medición.

• Monitorización y diagnóstico de estado: Equipado con indicadores LED, incluyendo indicadores de alimentación, indicadores de funcionamiento y indicadores de estado de se?ales, que pueden reflejar intuitivamente el estado de alimentación, el estado de funcionamiento del módulo y la validez de las se?ales de entrada. También tiene funciones básicas de autodiagnóstico. Cuando se detectan situaciones anormales de alimentación, se?ales fuera de rango, etc., enviará información de alerta a través del parpadeo de indicadores o interfaces de comunicación, lo que facilita a los técnicos de mantenimiento encontrar y resolver fallas en tiempo oportuno.

•


• Monitorización de equipos en la industria eléctrica: En centrales térmicas, se utiliza para conectar sensores de velocidad de turbinas de vapor, convertir las se?ales de pulso emitidas por los sensores en se?ales reconocibles por el sistema DCS, y monitorizar en tiempo real los cambios de velocidad de la turbina de vapor. Cuando la velocidad fluctúa anormalmente, el módulo transmite rápidamente la se?al al sistema de control, y el sistema de control envía instrucciones de ajuste en tiempo oportuno para garantizar el funcionamiento estable de la turbina de vapor y la seguridad del sistema de generación de electricidad. Además, también se puede utilizar para monitorizar la se?al de frecuencia del generador, proporcionando soporte de datos para la regulación de frecuencia del sistema eléctrico.

• Control de equipos de producción química: En plantas de producción química, se utiliza para conectar sensores de velocidad de equipos como bombas dosificadoras y agitadores, convertir las se?ales de frecuencia emitidas por ellos en se?ales estándar y transmitirlas al sistema DCS. Los operadores pueden conocer en tiempo real la velocidad de funcionamiento del equipo a través del sistema de control y ajustar la velocidad del equipo según los requisitos del proceso de producción para garantizar la estabilidad del proceso de reacción. Por ejemplo, en la reacción de polimerización, se controla con precisión la velocidad de agitación del agitador para garantizar una mezcla uniforme de los materiales de reacción y mejorar la calidad del producto.

• Monitorización de accionamientos en la industria metalúrgica: En la línea de producción de laminación de acero de acerías, se utiliza para recopilar las se?ales de velocidad (se?ales de pulso o se?ales de frecuencia) del motor de accionamiento principal del laminador, convertirlas y transmitirlas al sistema de control. El sistema de control ajusta la velocidad de laminación del laminador según las se?ales de velocidad para garantizar un espesor uniforme de la placa de acero. Al mismo tiempo, el módulo puede vincular la se?al de velocidad con otros parámetros (como la presión de laminación) para realizar el control coordinado del laminador, mejorando la eficiencia de producción y la precisión del producto.
