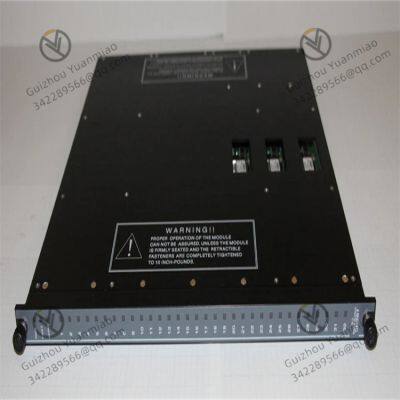

TRICONEX 3636T Módulo de salida de relé digital

TRICONEX 3636T Módulo de salida de relé digital

Parámetros de especificación técnica:

Tipo de módulo: Módulo de salida de relé digital

Puntos de salida: 32

Tipo de salida: Salida de contacto de relé normalmente abierto (NO) individual

Rango de voltaje: Máximo 125VAC/VDC

Carga de corriente: Máximo 2A

Carga mínima permitida: 10mA, 5VDC

Potencia de conmutación (resistiva): Máximo 2000VA, 150 vatios

Aislamiento de puntos: 1900VDC

Fusible: 1 para cada salida (fusible rápido de 2.5A)

Indicaciones de diagnóstico: Cada punto tiene una indicación de estado de salida, y el módulo tiene indicaciones para estado de aprobación, falla y activación

Rango de temperatura de funcionamiento: -40℃ a 75℃

Certificación de seguridad: Certificación SIL3/IEC 61508-2

Vida útil del relé: >10 millones de operaciones

Características del módulo: Módulo no triplicado, admite inserción en caliente, requiere un panel de terminales externo separado (ETP) para conectarse al cable de la placa base Tricon.

Principio de funcionamiento

I. Arquitectura central y lógica de procesamiento de se?ales

Base de interacción del sistema triple

Como parte del sistema de seguridad TRICONEX, aunque el módulo 3636T en sí mismo no está dise?ado de manera triplicada, debe trabajar en conjunto con los procesadores triplicados del sistema, como el procesador principal Tricon. Los tres canales independientes (A, B, C) del procesador principal envían se?ales de salida al módulo.

Mecanismo de votación y conducción de se?ales

Después de recibir las se?ales de salida de los tres canales del procesador principal, el módulo realiza una votación dos de tres (200oo3) en los tres grupos de se?ales a través de su lógica interna para garantizar la confiabilidad de las se?ales. La se?al después de la votación se utiliza para conducir 32 contactos de relé independientes.

Si al menos dos de las se?ales de los tres canales son consistentes, se envía la se?al. Si las se?ales son inconsistentes o hay una falla, el módulo las manejará de acuerdo con la lógica preestablecida (como el modo de falla segura) para evitar operaciones erróneas.

Ii. Proceso de salida y control de relé

Lógica de control de contacto de relé

Cada relé es un contacto normalmente abierto (NO) individual, que está abierto por defecto y se cierra cuando recibe una se?al de conducción después de la votación, controlando así las cargas externas (como válvulas, motores, alarmas, etc.).

La corriente de salida máxima admite 2A, y el rango de voltaje es 125VAC/VDC, lo que puede satisfacer los requisitos de alimentación de varios equipos industriales.

Diagnóstico de retorno y retroalimentación de estado

Cada canal de salida está equipado con un circuito de retorno, independiente del estado de conmutación del relé de verificación de carga. Cuando el relé opera, el circuito de retorno detecta si los contactos están realmente cerrados o abiertos y devuelve el estado al sistema de diagnóstico interno del módulo.

Si se detecta una falla de relé (como adhesión de contactos o falla en la operación), el módulo activará una alarma a través de la luz indicadora (luz de falla) y la se?al de alarma del sistema para garantizar que la falla se identifique a tiempo.

Iii. Mecanismo de diagnóstico y seguridad

Función de autodiagnóstico continuo

El módulo integra internamente un circuito de diagnóstico en tiempo real y monitorea continuamente los siguientes estados:

La vida mecánica y el rendimiento eléctrico (como la resistencia de contacto) de los contactos de relé;

Si la alimentación, el chip lógico y el circuito de conducción del circuito interno son normales;

Si el enlace de comunicación con el procesador principal es estable (conectado a través del cable de la placa base).

Los resultados del diagnóstico se muestran visualmente a través de las luces indicadoras LED en el módulo (como "PASS", "FAULT", "ACTIVE"), y la información de falla se transmite al sistema de control al mismo tiempo, lo que facilita la resolución de problemas por parte del personal de mantenimiento.

Autenticación de seguridad y manejo de fallas

Basado en la certificación SIL3/IEC 61508-2, el dise?o del módulo cumple con los altos requisitos de seguridad. Cuando se diagnostica una falla irrecuperable, se activará el modo de falla segura:

Si es una falla en el canal de salida, el relé correspondiente permanece en el estado predeterminado (generalmente desconectado para evitar acciones peligrosas).

Si es una falla a nivel de módulo, se envía una se?al de alarma al sistema a través de la placa base, y se activa la alarma del chasis al mismo tiempo para garantizar la redundancia de seguridad de todo el sistema.

Iv. Lógica de inserción en caliente y alimentación

Compatibilidad con inserción en caliente

Admite un dise?o de intercambio en caliente, lo que permite insertar o retirar el módulo mientras el sistema está encendido. La estructura de prevención de inserción incorrecta de la interfaz de la placa base y el circuito de protección transitoria garantizan que la operación no cause interferencias al sistema, reduciendo el tiempo de inactividad para el mantenimiento.

Dise?o de alimentación y aislamiento

Los contactos de entrada y salida de alimentación están aislados eléctricamente por 1900VDC para evitar la influencia de fallas de carga externa en el circuito interno del módulo.

Cada punto de salida está equipado con un fusible rápido de 2.5A para evitar da?os al relé y al equipo de carga en caso de sobrecarga o cortocircuito.

V. Lógica de conexión con sistemas externos

Conexión de interfaz de hardware

Se conecta al cable de la placa base Tricon a través de un panel de terminales externo independiente (ETP), que se utiliza para transferir los contactos de salida del módulo a los cables del equipo de campo, facilitando el cableado y el mantenimiento.

El terminal común (COM) y el terminal de salida (NO) de los contactos de relé deben conectarse externamente al circuito de carga para formar un circuito de control completo.

Soporte de comunicación y protocolo

El módulo interactúa con el procesador principal a través de la placa base y sigue el protocolo de comunicación dedicado del sistema TRICONEX para garantizar la tiempo real y la confiabilidad de la transmisión de se?ales sin necesidad de configuración adicional de parámetros de comunicación.

Resumen

El principio de funcionamiento central del módulo 3636T radica en "votación de se?al triple + conducción de contacto de relé + diagnóstico de todo el enlace". A través del dise?o de redundancia de hardware y lógica de seguridad, logra un control confiable de equipos en sistemas de control industrial mientras satisface los requisitos de escenarios de aplicación de alto nivel de seguridad. Sus características de diagnóstico de retorno e inserción en caliente mejoran aún más la mantenibilidad y la estabilidad del sistema, haciéndolo adecuado para industrias con requisitos estrictos de seguridad como petroquímica, energía y metalurgia.
