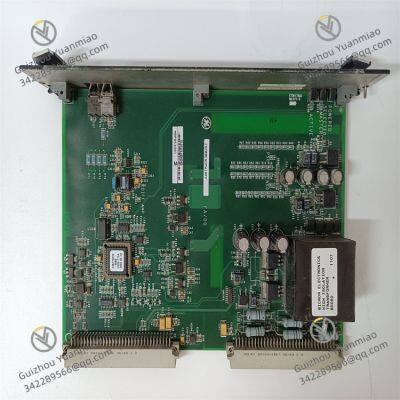

GE IS200ECTBG1ADE Erregerkontakt-Terminalboard

I. Produktübersicht

II. Technische Parameter

1. Elektrische Parameter

• Stromversorgungsanforderungen: Die Eingangsspannung betr?gt +5V DC (für digitale Schaltungen) und ±12V DC (für Analogschaltungen), mit einem zul?ssigen Spannungsschwankungsbereich von ±5%; der maximale Stromverbrauch betr?gt ≤12W. Sie hat ein natürliches Kühlkonzept (ein kleiner Kühlk?rper ist auf der Platinenoberfl?che integriert), und die Betriebstemperatur betr?gt ≤55℃.

• Eingangskanalparameter:

• Thermoelementkan?le (8 Kan?le): Unterstützt K/J/T-Typen, mit einer Kaltanschlusskompensationsgenauigkeit von ±0,5℃. Der Messbereich betr?gt -200℃~1300℃ (für K-Typ), und der Eingangswiderstand betr?gt ≥10MΩ;

• RTD (Widerstandsthermometer)-Kan?le (8 Kan?le): Unterstützt PT100/Cu50, unter Verwendung einer 3-Draht-Messmethode. Der Messbereich betr?gt -200℃~850℃ (für PT100), und die Messgenauigkeit betr?gt ±0,1% FS;

• Standard-Signalkan?le (8 Kan?le): Unterstützt 4-20mA/0-10V. Der Eingangswiderstand betr?gt ≥100kΩ (für Spannungssignale)/≤250Ω (für Stromsignale), und die Umsetzungsgenauigkeit betr?gt ±0,05% FS;

• ADC-Umsetzungsparameter: 16-Bit-Aufl?sung, Abtastrate von 10-100Hz (konfigurierbar), Umsetzungszeit ≤10ms und Eingangs-Gleichmodusspannungsbereich von ±10V.

• St?rfestigkeit: Entspricht der IEC 61000-6-2-Industriest?rfestigkeitsnorm. Sie hat eine elektrostatische Entladungsschutz (ESD) von ±2kV (Berührungsentladung)/±4kV (Luftentladung), einen Schutz gegen elektrische schnelle transiente St?rungen (EFT) von ±1kV (Stromanschluss)/±0,5kV (Signalanschluss) und eine Radiofrequenzstrahlungsimmunit?t von ≥10V/m (80-1000MHz).

2. Umweltparameter

• Betriebstemperatur: -25℃~65℃, unterstützt einen Betrieb bei breitem Temperaturbereich und ist an Szenarien wie Hochtemperatur-Werkst?tten und Au?en-Schaltschr?nken angepasst;

• Lagertemperatur: -40℃~85℃, ohne Risiko von Bauteilveralterung oder Korrosion der Pins bei langfristiger Lagerung;

• Feuchtigkeit: 5%~95% (nicht kondensierend). Die Platinenoberfl?che ist mit einer feuchtigkeitsdichten Isolierschicht beschichtet, was die Verwendung in feuchten und salzhaltigen Küstenumgebungen erm?glicht;

• Schutz gegen Vibrationen: Entspricht der IEC 60068-2-6-Norm, kann sinusf?rmige Vibrationen mit einer Frequenz von 10-500Hz und einer Beschleunigung von 5g aushalten; entspricht der IEC 60068-2-27-Norm, kann einen Sto? mit einer Beschleunigung von 50g (11ms-Puls) aushalten und vermeidet ein Lockern der Schnittstellen und Sch?den an Bauteilen, die durch Betriebsvibrationen der Ausrüstung oder Transportst??en verursacht werden.

3. Physikalische und Schnittstellenparameter

• Abmessungen: 3U-VME-Platinenformat (100mm×233mm×22mm), kompatibel mit der Installation in Standard-19-Zoll-Industrieschaltschr?nken und unterstützt das Hot-Swapping (erfordert die Genehmigung des Mark VIe-Systems);

• LED-Anzeigen: 4 Statusleuchten (PWR: Stromstatus, grün; RUN: Betriebsstatus, grün; ERR: Fehlerstatus, rot; COMM: Kommunikationsstatus, gelb). Die RUN-Leuchte blinkt, um anzuzeigen, dass die Signalaufnahme und -verarbeitung im Gange ist, und die COMM-Leuchte leuchtet dauerhaft, um anzuzeigen, dass die Rückplane-Kommunikation normal ist;

• Rückplaneschnittstelle: 1 VME64x-Rückplaneschnittstelle, zur Kommunikation mit den Steuerungsmodulen verwendet, um die gesammelten Daten und Konfigurationsbefehle zu übertragen, und unterstützt Unterbrechungsanforderungen (z. B. Ausl?sen einer Unterbrechung, wenn ein Signal den Grenzwert überschreitet);

• Eingangsschnittstelle: 24 Phoenix-Klemmanschluss-Schnittstellen (jedem Kanal entspricht 1 Signal-Eingang + 1 gemeinsamer Anschluss), unterstützt das Anschlie?en von Leitungen mit Schraubverbindungen, mit einer Leitungsgr??e von 0,5-2,5mm2.

III. Funktionsmerkmale

1. Mehrkanalige hochpr?zise Analogsignalaufnahme

• Für Thermoelement-Signale hat die Platine eine integrierte Kaltanschlusskompensationsschaltung mit einer Kompensationsgenauigkeit von ±0,5℃, was eine Temperaturmessfehler von ≤±1℃ gew?hrleistet;

• Für RTD-Signale wird eine 3-Draht-Messmethode verwendet, um den Einfluss des Leitungs-Widerstands effektiv auszugleichen und eine Messgenauigkeit von ±0,1% FS zu erreichen;

• Für 4-20mA/0-10V-Signale werden schwache Signale 10-100 mal durch einen Instrumentenverst?rker (wie AD8221) verst?rkt und dann von einem 16-Bit-hochpr?zisen ADC-Umsetzer (wie ADS1115) mit einer Umsetzungsgenauigkeit von ±0,05% FS und einer Abtastrate von bis zu 100Hz digitalisiert, was es m?glich macht, subtile ?nderungen in den Signalen in Echtzeit zu erfassen (z. B. hochfrequente Schwankungen von Vibrationssignalen).

2. Mehrfaches Signalfiltern und St?rfestigkeit

• Auf der Hardware-Ebene ist jeder Signal-Eingangskanal in Reihe mit einer RC-Tiefpassfilter-Schaltung verbunden (die Grenzfrequenz kann über Jumper auf 50Hz/60Hz eingestellt werden), um die Netzfrequenzst?rungen effektiv zu unterdrücken; es ist auch ein Signalisolationsmodul (wie ISO1540) vorhanden, um eine elektrische Isolation zwischen dem Eingangssignal und der internen Schaltung der Platine zu erreichen (Isolationsspannung ≥2,5kVrms) und die Auswirkungen von Gleichtaktst?rungen und Erdschleifen zu verhindern;

• Auf der Software-Ebene wird ein gleitendes Fenster-Filteralgorithmus verwendet, um Spitzenimpulsst?rungen zu eliminieren, und ein Kalman-Filteralgorithmus wird kombiniert, um Signal-Schwankungen zu gl?tten (z. B. momentane Sprünge von Drucksignalen). Nach der Filterung wird das Signal-Rausch-Verh?ltnis auf mehr als 60dB erh?ht, was gew?hrleistet, dass die an das Steuerungsmodul hochgeladenen Daten den tats?chlichen Zustand der Ausrüstung wirklich widerspiegeln und eine Fehlbeurteilung der Steuerlogik durch St?rungen vermeiden.

3. Signallinearisierung und -kalibrierung

4. Flexible Dateninteraktion und Statusüberwachung
