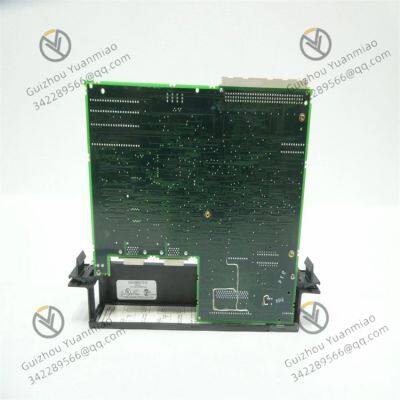

GE IC697BEM721 90-70 Series I/O Link Schnittstellenmodul

Schnittstellentyp: Doppelter 20-poliger RS-422/485-Serienanschluss (mit Differenzsignalübertragung), unterstützt Halbduplex-/Vollduplexmodi, geeignet für Langstreckenkommunikation in der Industrie.

Kommunikationsprotokoll: Kompatibel mit GE's propriet?ren I/O-Link-Protokollen (z. B. Genius I/O-Bus) oder unterstützt Standard-Serienprotokolle (die genauen Angaben müssen der Konfiguration entnommen werden), gew?hrleistet eine nahtlose Kommunikation mit 90-70-Serien-CPUs und Remote-I/O-Modulen.

übertragungsrate: Normalerweise unterstützt mehrere ausw?hlbare Raten (z. B. 1200 bps bis 1 Mbps), die je nach Kommunikationsdistanz und Echtzeitanforderungen angepasst werden k?nnen (je l?nger die Distanz, desto kann die Rate entsprechend reduziert werden).

Maximale Kommunikationsdistanz: Ein einzelner Leitungsabschnitt kann bis zu 1200 Meter erreichen (kann mit Repeatern weiter verl?ngert werden), erfüllt die Anschlussanforderungen verstreuter Ger?te auf Werkstatt- und Fabrikebene.

Unterstützt die Remoteerweiterung von bis zu 1024 diskreten I/O-Punkten oder 64 Analog-I/O-Kan?len, deckt die Bedürfnisse kleiner und mittlerer verteilter Steuersysteme ab.

Kann mehrere Remote-I/O-Stationen verbinden (z. B. über Splitter erweitert), um die Datensammlung mehrerer Knoten und die Ausgabe von Steuerbefehlen zu realisieren.

Verwendet einen Priorit?tskommunikationsmechanismus, um die Priorit?tsübertragung wichtiger I/O-Daten (z. B. Notstoppsignale und Fehlermeldungen) sicherzustellen, mit Verz?gerungen, die im Millisekundenbereich kontrollierbar sind, erfüllt die Echtzeitanforderungen der industriellen Steuerung.

Unterstützt die Uhrzeitsynchronisierung zwischen Remote-I/O-Modulen und dem Hauptgestell, gew?hrleistet die Handlungsübereinstimmung verteilter Ger?te (z. B. die Zeitabstimmung der Ausgangssignale mehrerer Stationen).

Selbstdiagnosefunktion: Kann den Status der Kommunikationsverbindung überwachen (z. B. Unterbrechung, Signalabschw?chung und Parit?tsfehler) und die Fehlertypen intuitiv über die Modulindikatoren anzeigen (z. B. COM-Lampen und FAULT-Lampen).

Alarmmechanismus: Die Fehlerinformationen k?nnen über den Bus an die CPU des Hauptgestells zurückgemeldet werden, wodurch Systemalarme ausgel?st werden (z. B. HMI-Anzeigen und Licht- und Tonsignale), erleichtert die schnelle Lokalisierung von Problemknoten.

St?rungsfestes Design: Ausgestattet mit einem elektromagnetischen Abschirmgeh?use und Differenzsignalübertragung, widersteht elektromagnetischen St?rungen an industriellen Standorten (z. B. Hochfrequenzrauschen von Motoren und Frequenzumrichtern), um die Kommunikationsstabilit?t zu gew?hrleisten.

Betriebsspannung: 5V DC (gespeist über die Gestellrückwand), Stromverbrauch von ca. 5W, Rückwandstromverbrauch von 1,3A, kompatibel mit 90-70-Serien-Gestellstromversorgungen.

Mechanisches Design: Verwendet ein Schlüssellochdesign, um eine falsche Einsteckung zu verhindern; die Modulgr??e ist an 90-70-Serien-Standardgestelle angepasst (z. B. ca. 140mm × 60mm × 25mm, je nach tats?chlichem Produkt).

Montageart: Unterstützt die DIN-Schienemontage, erleichtert die Integration mit anderen Modulen in Schaltschr?nke; in einigen Szenarien wird das Hot-Swapping unterstützt (die Modellbest?tigung ist erforderlich), für eine bequeme Onlinewartung.

Umgebungsanpassungsf?higkeit: Betriebstemperaturbereich von -20°C bis 60°C und Lagerungstemperaturbereich von -40°C bis 85°C, passt sich an industrietaugliche Breitemperaturumgebungen an; sto?fester (30g) und vibrationsfester Design, passt sich an die mechanische Umgebung des Betriebs von Werkstattger?ten an.

Erweiterungsmethode: Der BEM721 konzentriert sich auf serielle Verbindungsweiterleitung (Anschluss von Remote-I/O-Ger?ten), w?hrend der BEM713/711 für VME-Bus-Erweiterung (Erweiterung des Hauptgestellbusses auf lokale Erweiterungsgestelle) bestimmt ist.

Anwendungsf?lle: Der BEM721 ist geeignet für Szenarien, in denen I/O-Ger?te physisch verteilt sind (z. B. über mehrere Werkst?tten hinweg), w?hrend der BEM713/711 für die Erweiterung mehrerer Gestelle in demselben Schaltschrank geeignet ist.

Verteilte Produktionslinien: Beispielsweise Automobilteile-Montagelinien, bei denen Sensoren und Aktoren, die an verschiedenen Stationen verteilt sind, über den BEM721 mit der Hauptsteuerung verbunden werden, um eine zentrale überwachung und Steuerung zu erreichen.

Netzwerkverbindung von CNC-Fr?smaschinen: Verbindet die I/O-Signale mehrerer CNC-Fr?smaschinen (z. B. Spindelstatus und Zustellachsenposition) und koordiniert die Ger?tekopplung über die Haupt-PLC.

Transformation intelligenter Werkst?tten: Bei der Modernisierung alter Produktionslinien werden neue Remote-Sensoren/Aktoren über den BEM721 angeschlossen, vermeidet die Neuverkabelung und reduziert die Modernisierungskosten.
