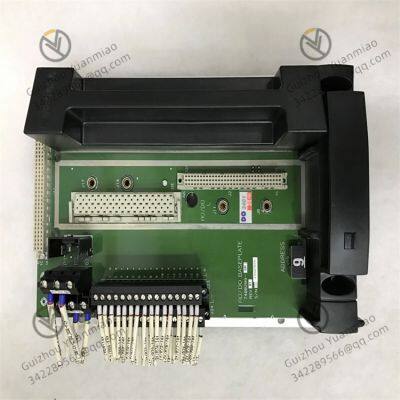

Triconex 2401 Digitalausgangsbasisplatte

Triconex 2401 Digitalausgangsbasisplatte

Arbeitsprinzip

Signalempfang: Das Triconex-System verfügt über ein dreifach-redundantes Design. Die 2401 Digitalausgangsbasisplatte empf?ngt gleichzeitig digitale Signale von drei redundantem Steuerkan?len. Diese Signale sind normalerweise Befehlssignale, die logische Operationen durchlaufen haben und zur Anzeige des Starts und Stopps, des Schaltzustands usw. von externen Ger?ten dienen. Sie werden in bin?rer Form dargestellt, z. B. repr?sentieren "0" und "1" jeweils unterschiedliche Zust?nde.

Signalabstimmung und -verarbeitung: Die Basisplatte ist mit einem eingebauten Abstimmungsmechanismus ausgestattet, und es wird normalerweise ein Zwei-von-Drei-Abstimmungsverfahren angewendet. Das hei?t, die von den drei Kan?len eingegebenen Signale werden verglichen. Wenn die Signale von zwei oder drei der Kan?le übereinstimmen, wird das Signal als gültig angesehen. Dies gew?hrleistet die Genauigkeit und Zuverl?ssigkeit des empfangenen Signals und verhindert effektiv die Ausgabe falscher Signale aufgrund eines Ausfalls eines einzelnen Kanals.

Signalisolierung und -verst?rkung: Um St?rungen von externen Schaltungen auf das System zu vermeiden und die Signalabschw?chung zu verhindern, wird das Signal von der 2401-Modul nach der Abstimmung isoliert. Normalerweise werden Technologien wie optoelektrische Isolierung eingesetzt, um die interne Schaltung von der externen Schaltung elektrisch zu trennen. Gleichzeitig wird das Signal verst?rkt, damit es über eine ausreichende Antriebskapazit?t verfügt, um externe Lastger?te anzutreiben.

Signalausgabe: Das verarbeitete und verst?rkte digitale Signal wird über den Ausgangsport des Moduls an externe Ger?te übertragen. Diese Ports verwenden normalerweise Standardelektrische Schnittstellen und k?nnen an verschiedene Ger?te wie Relais, Magnetventile und Indikatoren angeschlossen werden. Durch die Steuerung des Ein- und Ausschaltens dieser Ger?te k?nnen verschiedene logische Steuer- und Ger?testart- und -stoppsteuerfunktionen in industriellen Produktionsprozessen erreicht werden, wie z. B. die Steuerung des ?ffnens und Schlie?ens von Ventilen und des Starts und Stopps von Pumpen in der petrochemischen Produktion.

Statusüberwachung und Rückmeldung: Das 2401-Modul verfügt auch über eine Statusüberwachungsfunktion, die den Status des Ausgangskanals in Echtzeit überwachen kann, wie z. B. ob es Kurzschlüsse, Unterbrechungen oder andere St?rungen gibt. Und diese Statusinformationen werden an den Controller zurückgemeldet, damit die Betreiber den Betriebszustand des Moduls sofort kennen. Bei einem St?rfall k?nnen sie das Problem schnell lokalisieren und beheben, um den stabilen Betrieb des Systems sicherzustellen.

Technische Spezifikation

Elektrische Spezifikationen: Normalerweise unterstützt es eine Betriebsspannung von 24V DC und ist mit g?ngigen industriellen DC-Netzger?ten kompatibel. Der Ausgangskanal ist eine digitale Gr??e, die ausreichende Antriebskapazit?t bieten kann, um Relais, Magnetventile und andere Lasten anzutreiben. Jeder Kanal kann eine bestimmte Stromlast aushalten, und die spezifische Lastkapazit?t variiert je nach Modell. Im Allgemeinen kann es eine Last von mehreren Ampere antreiben.

Physikalische Spezifikationen: Es verwendet die Standard-DIN-Schieneneinbauweise, die die Installation und Demontage im Steuerkabinett erleichtert und Platz spart. Das Modul hat eine kompakte Gr??e. Obwohl die detaillierten Daten der spezifischen Gr??e nicht ?ffentlich gemacht wurden, ist es im Allgemeinen gem?? der industriellen Standardmodulgr??e entworfen und kann sich an die innere Anordnung der meisten industriellen Steuerkabinette anpassen.

Anzahl der Kan?le: Es verfügt normalerweise über 8 Ausgangskan?le, die mehrere externe Ger?te gleichzeitig steuern k?nnen und verschiedene Steueranforderungen an industriellen Standorten erfüllen.

Kommunikationsschnittstelle: Unterstützt die Kommunikation mit dem Triconex-Systemcontroller und anderen relevanten Ger?ten. Im Allgemeinen hat es eine dedizierte Kommunikationsschnittstelle, um eine schnelle und zuverl?ssige Datenübertragung zu erreichen und die koordinierte Arbeit mit anderen Komponenten im System sicherzustellen. übliche Kommunikationsmethoden k?nnen serielle Kommunikation usw. umfassen, um die Signalinteraktion mit dem Controller zu erm?glichen.

Arbeitsumgebungsspezifikationen: Der Arbeitsbereich der Temperatur ist relativ breit, und es kann im Allgemeinen in einer Umgebung von -40 °C bis 70 °C stabil arbeiten und sich an raue industrielle Umgebungen anpassen. Die Lagerungstemperatur liegt normalerweise zwischen -40 °C und 85 °C. Der Feuchtigkeitsbereich betr?gt 0% bis 95% (nicht kondensierend), und es kann in einer hochfeuchten Umgebung normal arbeiten. Gleichzeitig hat es eine gewisse F?higkeit, Vibrationen und St??e zu widerstehen und kann mechanischen Vibrationen und anderen Bedingungen an industriellen Standorten standhalten, um den stabilen Betrieb des Moduls sicherzustellen.

Redundanzmerkmal: Basierend auf dem dreifach-redundanten Architekturdesign des Triconex-Systems arbeitet es in Verbindung mit dem dreifach-redundanten Controller im System zusammen und verwendet einen Zwei-von-Drei-Abstimmungsmechanismus. Es kann Signale von drei redundanten Steuerkan?len empfangen. Durch die interne Abstimmung wird die Genauigkeit und Zuverl?ssigkeit der Signale gew?hrleistet. Bei einem Kanalausfall kann es automatisch erkennen und das richtige Signal ausgeben, um den normalen Betrieb des Systems aufrechtzuerhalten.

Fehlersdiagnosefunktion: Es verfügt über eine vollst?ndige Fehlersdiagnosef?higkeit und kann den Status des Ausgangskanals in Echtzeit überwachen. Wenn Kurzschlüsse, Unterbrechungen und andere St?rungen erkannt werden, kann es die Fehlersinformationen sofort an den Controller zurückmelden. Normalerweise ist das Modul mit Statusanzeigeleuchten ausgestattet, die den Betriebszustand und die St?rungszust?nde des Moduls visuell anzeigen k?nnen, was es Wartungspersonal erleichtert, St?rungen schnell zu lokalisieren und zu beheben.

Anwendungssfall

Erdgasaufbereitungsanlage: In einer bestimmten Erdgasaufbereitungsanlage wurde das Schnittstellenkombinationsschema von ORB und Triconex-Sicherheitssystem eingesetzt. Die relevanten Module im Triconex-System umfassen die 2401 Digitalausgangsbasisplatte, die die kontinuierliche Emissionsüberwachungssystem (CEMS) der Anlage unterstützt. Das CEMS-System nutzt die hohe Zuverl?ssigkeit des Triconex-Systems, um Informationen über den Betrieb von Gasturbinen zu erfassen und sicherzustellen, dass die Anlage den Umweltstandards entspricht. Gleichzeitig garantiert die dreifach-redundante Architektur von Triconex die Stabilit?t der Datenübertragung und -steuerung und verbessert effektiv die Leistung des Sicherheitssystems der Anlage.

Petrochemisches Projekt: Im Chemischen Neuwertstoffprojekt von Zhejiang Petrochemical wurde eine werkweite SIS-Sicherheitsinstrumentierungssysteml?sung mit dem Triconex-Controller als Kern eingesetzt. Die Triconex 2401 Digitalausgangsbasisplatte, als Bestandteil des Systems, kann zur Steuerung von Ger?ten wie Ventilen und Pumpen im petrochemischen Produktionsprozess verwendet werden. Durch die genaue übertragung von digitalen Signalen wird eine pr?zise Steuerung des Produktionsprozesses erreicht, die die F?higkeit zur Wahrnehmung, Bewertung, überwachung, Warnung und Reaktion auf Sicherheitsrisiken in der Produktion verbessert und Zhejiang Petrochemical bei der Verbesserung seiner Sicherheits- und Betriebsstandards unterstützt.

Im 270.000-cbm LNG-Speichertankprojekt der Qingdao LNG-Empfangsstation wurde das Triconex-verwandte Steuersystem angewendet. Triconex 2401 kann an der Sicherheitssteuerung der Speichertanks und dem Betrieb von relevanten Ger?ten teilnehmen, wie z. B. der Steuerung der Ein- und Auslassventile der Speichertanks und dem Start und Stopp der Vergasungsger?te. Mit seiner hohen Zuverl?ssigkeit und Fehlersdiagnosefunktion gew?hrleistet es den sicheren und stabilen Betrieb der LNG-Speichertanks und die Erreichung von Zielen wie der neuen Gasspeicherkapazit?t der Empfangsstation.

Unterstation: In den Unterstationen des Stromversorgungssystems kann Triconex 2401 zur Steuerung der Schaltanlagen, Relais usw. innerhalb der Unterstation verwendet werden. Beispielsweise k?nnte ein bestimmtes Stromversorgungsunternehmen des State Grid Sichuan Triconex-verwandte Produkte in seinem Unterstationen-Automatisierungssteuersystem eingesetzt haben. Das 2401-Modul kann die Schalter genau gem?? Steuerbefehlen ?ffnen und schlie?en, um die Ein- und Ausschaltsteuerung von Stromleitungen zu erreichen. Gleichzeitig helfen seine Statusüberwachungs- und Fehlersrückmeldungsfunktionen dem Betriebs- und Wartungspersonal, Ger?teanomalien sofort zu erkennen und eine zuverl?ssige Stromversorgung für die Unterstationen sicherzustellen.
