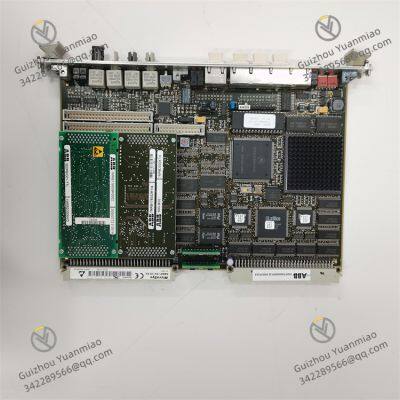

ABB 500CPU03 1HDF700003R5122 CPU-Modul

Serienzugeh?rigkeit: Zentralverarbeitungseinheit (CPU) - Modul des ABB AC 500 - Serien - PLC, das als Kernsteuereinheit des Systems fungiert. Es ist für die Ausführung von Benutzerprogrammen, die Verarbeitung von Ein- / Ausgangssignalen und die Koordination der Kommunikation zwischen Modulen verantwortlich.

Kernfunktionen: Unterstützt Logiksteuerung, Datenberechnung, Bewegungssteuerung und Kommunikationsmanagement. Geeignet für mittlere bis gro?e industrielle Automatisierungssysteme, wie Produktionsliniensteuerung, Prozessautomatisierung und Maschinenausrüstungsszenarien.

Prozessor: 32-Bit Hochleistungs-Mikroprozessor mit einer Hauptfrequenz ≥100MHz, der Gleitkommaoperationen unterstützt.

Speicher:

E/A-Erweiterungsf?higkeit: Kann bis zu 128 E/A-Module anschlie?en, unterstützt verteilte Erweiterung (Anschluss von Remote-E/A über Kommunikationsmodule).

Integrierte Schnittstellen:

Protokollunterstützung:

Szykluszeit: ≤0.1ms/K Befehl (Grundlegende Logikbefehle), geeignet für Hochgeschwindigkeits-Steuerszenarien.

Echtzeitleistung: Unterstützt Hardware-Interrupts (Antwortzeit ≤100μs), erfüllt die Anforderungen an die Verarbeitung von Notfallsignalen.

Speichererweiterung: Unterstützt SD-Karten (bis zu 32GB) zur Programm-Sicherung und Datenspeicherung.

Stromversorgung: 24VDC (±20%), Stromverbrauch ≤15W.

Isolierung: Elektrische Isolierung zwischen Stromversorgung und E/A (1500V AC/1min), mit starker St?runterdrückungskapazit?t.

Montageart: 35mm DIN-Schienenmontage, unterstützt vertikale/horizontale Installation.

Betriebstemperatur: -25°C–+60°C, Luftfeuchtigkeit 5%–95% (nicht kondensierend).

Sequenzielle Steuerung von Automobilproduktionslinien und kollaborative Steuerung von Robotern.

Bewegungssteuerung von Verpackungsmaschinen (z.B. Drehzahlregelung und Positionierung von Servomotoren).

Analoge Regelung in der chemischen und Energieindustrie (z.B. Temperatur- und Druck-PID-Steuerung).

Logiksteuerung und Datenerfassung für Pumpstationen und Wasserbehandlungssysteme.

Kommunikation mit SCADA-Systemen (z.B. Wonderware, WinCC) über Ethernet-Schnittstellen zur Fernüberwachung.

Anschluss von Remote-E/A-Modulen (z.B. ABB 500I/O-Serie) als Masterstation zur Erstellung verteilter Steuersysteme.

Ethernet-Schnittstelle: Mit ETH gekennzeichnet, unterstützt 10/100Mbps-Autonegotiation, kann an Switches oder übergeordnete Computer angeschlossen werden.

Serielle Schnittstelle: DB9-Schnittstelle, Standard-RS-485-Modus (Halbduplex), kann über Software als RS-232 (Vollduplex) konfiguriert werden.

Programmierschnittstelle: USB-Schnittstelle (Typ-B) zum Anschluss an Programmiercomputer (Verwendung von ABB Control Builder-Software).

Erweiterungsschnittstelle: Rückplanebus-Schnittstelle zum Anschluss von E/A-Modulen und Kommunikationsmodulen (z.B. 500CMP04).

RS-485-Verkabelung:

Programmiersoftware: Verwenden Sie ABB Control Builder AC 500, unterstützt IEC 61131-3-Programmiersprachen:

Konfigurationsinhalt:

Anzeigelampen:

Fehlerbehebung: Sehen Sie sich die Diagnoseprotokolle über Control Builder an, um Probleme wie Szykluszeitüberschreitungen und E/A-Kommunikationsfehler zu lokalisieren.
