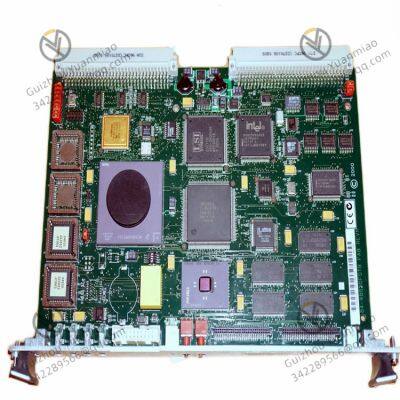

MOTOROLA MVME167PA-36SE VME-Bus-Modul

Arbeitsprinzip

Das Kommunikationsprinzip des VME-Busses: Der MVME167PA-36SE kommuniziert mit anderen Modulen über den VME-Bus. Es unterstützt die VMEbus-Master/Slave-Schnittstelle. Es kann als Masterger?t fungieren, um die Datenübertragung aktiv zu initiieren, und auch als Slave-Ger?t, um auf Anfragen anderer Master-Ger?te zu reagieren. Der P2-Stecker des VME-Busses wird verwendet, um die Ein- und Ausg?nge dieses Moduls anzuschlie?en. P2 bietet auch bis zu 16-Bit-Daten für die 32-Bit-Datenübertragung und bis zu 8-Bit-Adressleitungen für erweiterte Adressierungsmodi. Das Modul übertr?gt Adressen, Daten und Steuerungssignale auf dem VME-Bus über diese Leitungen, um die Dateninteraktion und die kollaborative Arbeit mit anderen Modulen im System zu erreichen.

Daten-Speicherprinzip: Das Modul ist mit 128 KB statischem RAM (SRAM) ausgestattet, das zum tempor?ren Speichern von Programmen und Daten verwendet werden kann, und es unterstützt eine optionale Batterie-Backup-Funktion. Wenn die Hauptstromversorgung ausf?llt, wird es von der Batterie versorgt, und die Stromversorgung wird über den Dallas DS1210S nichtflüchtigen Controller-Chip umgeschaltet, um sicherzustellen, dass die Daten im SRAM nicht verloren gehen, so dass der Arbeitszustand nach dem Abschalten und Neustarten des Systems schnell wiederhergestellt werden kann.

Das Prinzip der Datenverarbeitung und -übertragung: Das Modul kann den entsprechenden Prozessor oder die Verarbeitungsschaltung integrieren, um die eingegebenen Daten zu verarbeiten. Beispielsweise enth?lt es eine SCSI-Schnittstelle für den Massenspeicherbus und einen DMA-Controller. Der SCSI-DMA-Controller verwendet einen FIFO (First-In-First-Out)-Puffer, um den 8-Bit-SCSI-Bus mit dem 32-Bit-Lokalen Bus zu verbinden. Es kann Daten effizient vom SCSI-Bus in Form von vier langen Zeichen-Bursts auf den lokalen Bus übertragen, einen Datenaustausch mit externen SCSI-Speicherger?ten erreichen und eine gro?e Menge von Daten schnell lesen oder speichern.

Prinzip der externen Steuerung und Statusüberwachung: Das Modul ist mit einem Fernstatus- und Steuerungsstecker J3 ausgestattet, der ein 20-poliger Stecker hinter der Frontplatte ist. über diesen Stecker k?nnen Systementwickler flexibel auf Schlüsselindikatoren und Reset-Funktionen zugreifen und ein Reset/LED-Panel aufbauen, das weit entfernt vom Modul selbst ist, was die Fernsteuerung und Statusüberwachung des Moduls erleichtert. Sie k?nnen den Arbeitszustand des Moduls in Echtzeit verstehen und bei Auftreten von St?rungen umgehend Reset- und andere Operationen ausführen.

Signalverarbeitungsprinzip: Bei der Signalverarbeitung folgt das Modul bestimmten Signalleistungsstandards. Hochpegel-Signale müssen zwischen +3 und +15 Volt liegen, und Niederpegel-Signale sollten zwischen -3 und -15 Volt liegen, um die korrekte übertragung und Erkennung von Signalen bei der Verbindung mit anderen Ger?ten sicherzustellen, was der EIA-232-D-Spezifikation entspricht. Vermeiden Sie Kommunikationsausf?lle aufgrund von Signalleistungsproblemen.

Anwendung

Datensammlung und -überwachung in der Fertigungslinie

In der Fertigungslinie für Automobilteile verbindet dieses Modul Sensoren (z. B. Temperatur- und Drucksensoren) und Aktoren über den VME-Bus, um Betriebsparameter der Ger?te (z. B. Motordrehzahl und Verarbeitungsgenauigkeit) in Echtzeit zu sammeln, und interagiert über die SCSI-Schnittstelle mit lokalen Speicherger?ten, um Produktionsdaten zu speichern. Gleichzeitig wird das Fernstarten und -stoppen der Fertigungslinie und das Fehlersetzen über die Fernsteuerungsschnittstelle (J3-Stecker) realisiert, um die Kontinuit?t der Produktion sicherzustellen. Beispielsweise kann in der Spritzgie?maschinen-Steuerungssystem die Erfassungsfrequenz der Prozessparameter auf 100 Hz erh?ht werden, um sicherzustellen, dass die Produktqualit?tsrate über 98 % liegt.

Komplexe mechanische Bewegungssteuerung

Für die Mehrachsen-Synchronsteuerung von CNC-Maschinen verarbeitet das Modul das Rückkopplungssignal vom Encoder und erzeugt in Kombination mit dem internen Algorithmus Steuerbefehle, um den Servomotor anzutreiben und eine pr?zise Positionierung zu erreichen. Sein SCSI-DMA-Controller kann effizient Verarbeitungsprogrammdaten übertragen, die Hochgeschwindigkeitsverarbeitung von komplexen Kurvenfl?chenteilen unterstützen, und die Positionierungsgenauigkeit kann bis auf ±0,01 mm erreichen.

Signalverarbeitung in der Telekommunikationsbasisstation

In der Basisbandverarbeitungseinheit der Mobilfunk-Basisstation ist das Modul für die Verarbeitung der digitalen Signale von der Funkfrequenzeinheit verantwortlich und arbeitet mit anderen Platinen über den VME-Bus zusammen, um die Signaldekodierung, -kodierung und Protokollumwandlung abzuschlie?en. Beispielsweise kann in 4G-Basisstationen die parallele Verarbeitung von Mehrkanaldaten unterstützt werden, mit einem Durchsatz von über 100 Mbps, um eine stabile Kommunikation zwischen der Basisstation und dem Kernnetz sicherzustellen.

Satellitenkommunikations-Grundstationsterminal

Als Steuerkern der Grundstation empf?ngt das Modul die Satelliten-Downlink-Daten, speichert und analysiert sie über die SCSI-Schnittstelle und kodiert gleichzeitig die Uplink-Befehle und sendet sie an den Satelliten. Seine Fernstatusüberwachungsfunktion kann Echtzeitrückmeldungen zu Parametern wie Antennenrichtwinkel und Signalst?rke liefern, um die Zuverl?ssigkeit der Kommunikationsverbindung sicherzustellen.

Steuerung von medizinischen Bildger?ten

In Kernspintomographie (MRI)-Ger?ten wird das Modul verwendet, um die Umschaltung des Gradientenmagnetfelds und die Emissionszeitgebung der Funkfrequenzimpulse zu steuern und Daten über den VME-Bus mit der Bildrekonstruktionseinheit auszutauschen. Sein nichtflüchtiger Speicher (Batterie-Backup-SRAM) kann die Ger?tekalibrierungsparameter speichern. Nach dem Abschalten und Neustarten des Ger?ts ist keine erneute Kalibrierung erforderlich, was die Startvorbereitungszeit des Ger?ts auf weniger als 5 Minuten reduziert.
