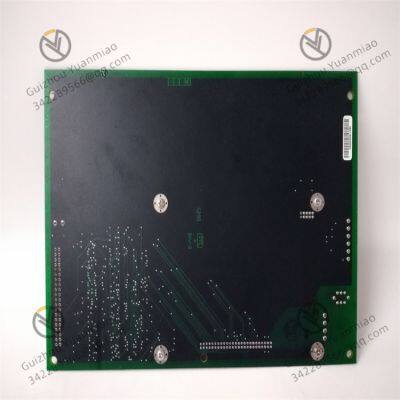

GE DS200ADGIH1AAA Gasturbinen-Steuerschaltkreisplatine

GE DS200ADGIH1AAA Gasturbinen-Steuerschaltkarte

Die üblicherweise verwendeten Schaltkarten der Mark VIe-Serie

Steuerungs- und Verarbeitungsklasse

DS200TCTAH1A

Funktion: Als Hauptverarbeitungskarte ist sie das zentrale Gehirn des Gasturbinen-Steuerungssystems, das komplexe Steueralgorithmen und Logiken ausführt und den Betrieb verschiedener Subsysteme koordiniert. Sie empf?ngt Signale von verschiedenen Sensoren, führt Berechnungen und Verarbeitungen durch und sendet dann Steuerbefehle an den Aktor, um sicherzustellen, dass die Gasturbine gem?? den vorgegebenen Parametern und Modi arbeitet.

Anwendungsszenarien: Sie wird weit verbreitet in Gasturbinen-Stromerzeugungssystemen verschiedener Gr??en eingesetzt. Egal, ob in gro?en Kraftwerken zur Stromversorgung von St?dten oder in industriellen Eigenkraftwerken zur Sicherstellung des Strombedarfs von Fabriken, spielt sie eine entscheidende Steuerrolle.

DS200DCFBG1B

Funktion: Haupts?chlich verantwortlich für die Verarbeitung von digitalen Signalen, einschlie?lich der Erfassung von digitalen Eingangssignalen und der Steuerung von digitalen Ausgangssignalen. Sie kann schnell und genau digitale Informationen wie den Schalterstatus und die Ventilposition der Anlage lesen und die Steuerbefehle des Hauptprozessors in entsprechende digitale Ausg?nge umwandeln, um die Aktionen von Ger?ten wie Relais und Schützern anzusteuern.

Anwendungsszenarien: W?hrend des Anfahrens, Abstellens und des t?glichen Betriebs von Gasturbinen werden die Zustandsüberwachung und -steuerung von Anlagen wie Einlassventilen, Auslassventilen und Kraftstoffabsperrventilen durchgeführt, um die Sicherheit und Stabilit?t des Gasturbinenbetriebs sicherzustellen.

Kommunikations- und Schnittstellenklasse

DS200TCCBG1A

Funktion: Es ist eine Kommunikationsschnittstellenkarte, die dem Gasturbinen-Steuerungssystem mehrere Kommunikationsschnittstellen zur Verfügung stellt und verschiedene Kommunikationsprotokolle wie Ethernet und serielle Kommunikation unterstützt. Sie ist für den Datenaustausch mit externen Ger?ten (z. B. überwachungssystemen, Remote-Terminals, anderen Subsystemen usw.) verantwortlich, um Funktionen wie Remote-überwachung, Datenübertragung und Systemintegration zu erm?glichen.

Anwendungsszenario: In der zentralisierten überwachungssystem von Kraftwerken werden die Betriebsdaten der Gasturbinen in Echtzeit über diese Schaltkarte in die Zentrale übertragen, was die Remote-überwachung und -steuerung der Gasturbinen durch die Bedienungspersonen erleichtert. Sie kann auch gleichzeitig mit den Steuerungssystemen anderer Stromerzeugungsanlagen kommunizieren, um den koordinierten Betrieb des Stromsystems zu erreichen.

DS200TCQAG1A

Funktion: Haupts?chlich für Synchronisations- und Zeitfunktionen verwendet, die das gesamte Steuerungssystem mit pr?zisen Zeitsignalen und Synchronisationsmechanismen versorgt. In dem komplexen Gasturbinen-Steuerungssystem erfordert der koordinierte Betrieb zwischen verschiedenen Subsystemen eine pr?zise Zeitsynchronisation. Diese Schaltkarte kann die Konsistenz und Genauigkeit von Operationen wie Datenerfassung und Steuerbefehlsübertragung in Bezug auf die Zeit gew?hrleisten.

Anwendungsszenario: In dem Kombikraftwerkssystem von Gasturbinen und Dampfturbinen muss der Betriebsrhythmus der beiden pr?zise koordiniert werden. Diese Schaltkarte gew?hrleistet den effizienten Betrieb des Kombikraftwerkssystems, indem sie genaue Synchronisationssignale liefert.

Signalerfassung und -verarbeitungskategorie

DS200TCDAG1A

Funktion: Schwerpunkt auf die Konditionierung und Umwandlung von analogen Signalen, die Signale von verschiedenen analogen Sensoren wie Temperatur, Druck und Durchfluss verst?rkt, filtert, linearisiert und andere Verarbeitungsschritte durchführt und sie dann in digitale Signale umwandelt, um von dem Hauptprozessor analysiert und verarbeitet zu werden.

Anwendungsszenario: W?hrend des Betriebs von Gasturbinen wird die Echtzeit-Erfassung von analogen Parametern wie Brennkammertemperatur, Ansaugdruck und Kraftstoffdurchflussrate durchgeführt, um genaue Datenunterstützung für die Leistungsüberwachung, Steueroptimierung und Fehlersdiagnose von Gasturbinen zu liefern.

DS200DCFAG1A

Funktion: Neben der Verarbeitung von digitalen Signalen hat sie auch gewisse Signalisolations- und Schutzfunktionen, um die Steuerungssystem vor dem Einfluss von externen elektrischen St?rungen zu schützen. Gleichzeitig schützt sie die Schaltkarte und andere Schlüsselkomponenten vor Besch?digung, wenn die Anlage fehlerhaft arbeitet.

Anwendungsszenario: In der komplexen elektromagnetischen Umgebung von industriellen Anlagen gew?hrleistet sie die Stabilit?t und Zuverl?ssigkeit der digitalen Signalübertragung in dem Gasturbinen-Steuerungssystem und garantiert die genaue überwachung und Steuerung des Zustands verschiedener Anlagen.
