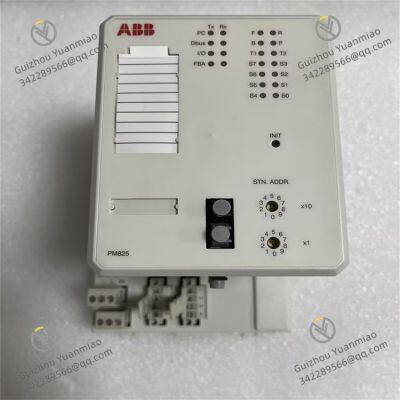

ABB PM825 3BSE010796R1 Prozessor

1. Prozessor und Speicher

   Parameter	Spezifikation
   Prozessor	MPC8250 PowerQUICC-Prozessor, Taktfrequenz 133MHz.
   Speicher	- Systemspeicher: 16MB SDRAM - Flash-Speicher: 8MB Flash - Batteriegespeicherter RAM: 128KB (Datenaufbewahrung für ca. 5 Jahre).
   Rechenleistung	Führt ca. 1.000 Boolesche Operationen in ca. 0,5ms aus, geeignet für Steueraufgaben mittlerer Komplexit?t.

2. Energieangaben

   Parameter	Spezifikation
   Eingangsspannung	24V DC (Bereich: 19,2V–30V DC).
   Energieverbrauch	Typisch: 1,5W, maximal: 3,5W.
   Reservebatterie	Eingebauter Lithium-Akku (3,6V) zur Aufrechterhaltung der Uhr und kritischer Daten bei Stromausf?llen.

3. Kommunikationsschnittstellen

   Schnittstellentyp	Spezifikation
   Ethernet	1 RJ45-Anschluss, unterstützt 10/100Mbps-Autonegotiation, Protokolle wie Modbus TCP, Ethernet/IP usw.
   Serielle Schnittstellen	- RS-232: 1 Anschluss (zur Programmierung und Fehlersuche). - RS-485: 2 Anschlüsse (unterstützt Modbus RTU, maximale Kommunikationsdistanz 1.200m).
   Feldbus	Unterstützt Profibus DP, DeviceNet usw. (erfordert Erweiterungsmodule).

1. E/A-Konfiguration

   Parameter	Spezifikation
   E/A-Erweiterung	Unterstützt ABB AC 800M-Serie E/A-Module, bis zu 32 Module verbindbar (über IM860-Schnittstellenmodul).
   Abtastrate	Minimale Zykluszeit 1ms, einstellbar gem?? der Anzahl der E/A-Module.

2. Funktionale Eigenschaften

   Eigenschaft	Beschreibung
   Programmiersprachen	Unterstützt IEC 61131-3-Standards (LD, ST, FBD, SFC, IL).
   Aufgabenverarbeitung	Unterstützt bis zu 8 parallele Aufgaben, jede mit konfigurierbarer unabh?ngiger Priorit?t.
   Redundanzunterstützung	Kann als Hot-Standby-Redundanzsystem konfiguriert werden (erfordert SM812-Redundanzmodul), Umschaltzeit ≤10ms.
   Diagnosefunktion	Eingebaute Selbstdiagnose, Anzeige von Fehlercodes über LED-Anzeigen und Systemprotokolle.

3. Umgebungs- und physikalische Parameter

   Parameter	Spezifikation
   Betriebstemperatur	-25°C bis +70°C (Lagerungstemperatur: -40°C bis +85°C).
   Luftfeuchtigkeit	5%–95% nicht kondensierend.
   Schutzklasse	IP20 (erfordert Installation in einem Steuerungsschrank).
   Abmessungen und Gewicht	- Abmessungen: 178mm × 102mm × 25mm (B×H×T). - Gewicht: ca. 0,5kg.

H?ufige Fehlertypen und L?sungen
Stromversorgungsprobleme
Ph?nomen: Der Controller reagiert nicht, und die Anzeigelichter sind aus.
Prüfschritte:

• Stellen Sie sicher, dass die Stromversorgung normal ist (24V DC ±10%).

• überprüfen Sie, ob die Sicherung ausgebrannt ist.

• Messung der Ausgangsspannung des Leistungssmoduls (mit einem Multimeter).
  L?sungen:

• Ersetzen Sie das Netzteil oder reparieren Sie die Stromversorgungsschaltung.

• Ersetzen Sie die Sicherung (achten Sie auf die Nennstromst?rke).

• Stellen Sie sicher, dass das Kommunikationskabel fest angeschlossen und unbesch?digt ist.

• überprüfen Sie, ob die Kommunikationsparameter (Baudrate, Parit?tsbit, IP-Adresse usw.) übereinstimmen.

• Verwenden Sie Diagnosetools, um die Kommunikationsschnittstelle zu testen (z. B. einen seriellen Port-Debugging-Assistenten).
  L?sungen:

• Stecken Sie das Kommunikationskabel erneut an oder ersetzen Sie es.

• Aktualisieren Sie die Controller-Firmware oder passen Sie die Kommunikationsparameter an.

• Verwenden Sie LED-Anzeigen oder Diagnosetools, um den E/A-Status zu best?tigen.

• überprüfen Sie, ob die externen Ger?teverbindungen korrekt sind (z. B. Sensoren, Aktoren).

• Testen Sie die Versorgungsspannung des E/A-Moduls.
  L?sungen:

• Ersetzen Sie das fehlerhafte E/A-Modul.

• Reparieren oder ersetzen Sie externe Ger?te.

• überprüfen Sie, ob die CPU-Temperatur zu hoch ist (normal ≤60°C).

• Verwenden Sie Diagnosesoftware, um den CPU-Statuscode zu lesen.

• überprüfen Sie, ob es logische Fehler oder Speicherüberl?ufe im Programm gibt.
  L?sungen:

• Verbessern Sie die W?rmeabfuhrbedingungen (z. B. durch Hinzufügen eines Lüfters).

• Setzen Sie die CPU zurück oder stellen Sie die Werkseinstellungen wieder her.

• Optimieren Sie den Programmcode.

• Versuchen Sie einen harten Reset (Strom ausschalten und wieder einschalten).

• überprüfen Sie auf Kurzschlüsse oder überlastungen.
  L?sungen:

• Trennen Sie alle Lasten und stellen Sie die Verbindungen schrittweise wieder her, um die Fehlerstellen zu finden.

• Wenden Sie sich an die ABB-Technische Support.

Fehlerdiagnosetools

• LED-Anzeigen: Beurteilen Sie grundlegende Fehler, indem Sie den LED-Status auf der Controller-Oberfl?che beobachten (z. B. POWER, RUN, ERROR).

• Diagnosesoftware: Verwenden Sie die von ABB bereitgestellte spezielle Software (z. B. Control Builder M), um Systemprotokolle und Fehlercodes zu lesen.

• Multimeter: Erfassen Sie elektrische Parameter wie Spannung und Widerstand.

1. Pr?ventive Ma?nahmen
   Regelm??ige Wartung:

• Reinigen Sie den Staub auf der Controller-Oberfl?che und überprüfen Sie, ob die Lüftungs?ffnungen verstopft sind.

• überprüfen Sie, ob die Kabelverbindungen locker sind.

• Vermeiden Sie Umgebungen mit hoher Temperatur, hoher Luftfeuchtigkeit und starker elektromagnetischer St?rung.

• Stellen Sie eine stabile Stromversorgung sicher, und es wird empfohlen, einen USV zu verwenden.
