Машина для прошивки, резки и пресования картона, автоматический сборщик перегородок с коллектором

Тел.: 0086-571-85829052-8303       Факс: 0086-571-85829153

Мобильный/WhatsApp/WeChat: 0086-13317226817

Email: sales01@royal-packing.com

--- Royal Packing

Контактное лицо: Yvonne Qiao

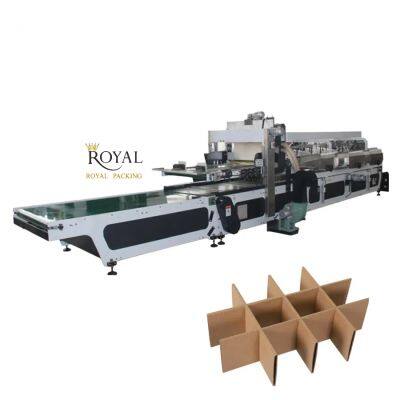

Автоматическая машина для сборки перегородок RYBL-450-3L с машиной-сборщиком

Описание:

Автоматическая машина для сборки перегородок серии RYBL была оптимизирована и стала новым устройством для сборки перегородок на основе усвоения преимуществ оборудования, как у нас на заводе, так и за рубежом. Это оборудование заменяет традиционную ручную работу, автоматически выполняет вставку перегородок, экономит трудовые затраты и одновременно эффективно повышает производительность. Это идеальное упаковочное оборудование для фруктов и овощей, стекла, керамики, пластика и т.д.

Основные параметры:

Наименование RYBL-450 RYBL-600

Ширина поперечной сборки: A Двухсторонняя станция 80-420 мм Двухсторонняя станция 80-420 мм

Односторонняя станция 80-900 мм Односторонняя станция 80-900 мм

Длина по длине: B 210~450 мм 210~600 мм

Высота перегородки: C 70~300 мм 70~300 мм

Расстояние между поперечными перегородками: D 20~550 мм 20~550 мм

Расстояние между продольными перегородками: E 45-800 мм 45-800 мм

Количество продольных листов 1-6 листов 1-6 листов

Количество поперечных перегородок 1-21 лист 1-29 листов

Ширина вставного отверстия коробки: F ＞толщины доски мм ＞толщины доски мм

Толщина коробки: G 1.5~8 мм мм 1.5~8 мм мм

Приблизительная скорость

(производительность зависит от изготовляемого продукта) Около 100 единиц/мин Около 80 единиц/мин

Описание модели:

1 Автоматическая машина для сборки перегородок 1 единица Метод сборки: Двухсторонние станции

Поперечная сборка

2 Блок подачи 1 единица

3 Пневматическая система 1 комплект Клиент предоставляет компрессор воздуха

4 Электрические компоненты 1 комплект PLC, HMI, Сервоконтроль

Перечень компонентов

Название Бренд

Сервомотор Yaskawa, Япония

PLC Schneider

Сервопривод Yaskawa, Япония

Инвертор Schneider

Тач-скрин Schneider

Аккумуляторный контактор Schneider

Вентилятор Popula

Вакуумный насос EUROVAC, Тайвань

Ближний выключатель SICK, Южная Корея

Роликовый двигатель Dedong Electric, Китай

Цилиндр Airtac, Тайвань

Магнитный клапан AirTAC, Тайвань

Компоненты очистки воздуха AirTAC, Тайвань

Масло-водяной сепаратор SNS

Характеристики конструкции

* Одновременная поперечная сборка по длине и ширине

* Подходит для автоматической сборки любых типов перегородок, перегородок/блоков

* Заменяет традиционную ручную работу, двусторонний выход одновременно

※  Примечание: Специальные размеры необходимо подтвердить перед подтверждением заказа

※  Изменения параметров в связи с модернизацией оборудования на нашем заводе не будут предварительно уведомлены

Тестовая перегородка должна соответствовать следующим требованиям

1. Формирование перегородки: штамповка

2. Интервал между перегородками должен иметь скос/наклонное отверстие (как показано на следующем рисунке)

Формирование перегородки: штамповка

Требования к клиенту

1. Давление воздуха: Рабочее давление 0.4-0.8 МПа, Потребление воздуха 650 л/мин

2. Требования к электричеству: 380 В  50 Гц Трехфазная четырехпроводная система, полная мощность 6.8 кВт

3. Электрические провода должны быть подключены к операционному шкафу, а пневматические трубопроводы должны быть подключены к основному пневматическому трубопроводу.

4. Использовать штампованные перегородки для испытания машины

5. Использовать смазочное масло и смазку для машины

6. Основание для установки.

Размер упаковки:

Модель Размер (Д х Ш х В м) Полная мощность

RYBL-450-3L 7.3*2.0*1.9 м 6800 кг

RYBL-600-3L 7.9*2.0*1.9 м 7000 кг

Автоматический сборщик для машины сборки перегородок

Описание:

Этот автоматический сборщик является последующим устройством для машины сборки перегородок. С функцией сбора, подсчета и разделения. Он может идеально заменить ручную работу.

Технические параметры

Модель Размер Полная мощность

RYDJ600 3.2×3.1×1.2 м 2.0 кВт

※  Примечание: Специальные размеры необходимо подтвердить перед подтверждением заказа

※  В связи с модернизацией машины, изменения параметров не будут предварительно уведомлены.
